在工業生產中加熱對象往往體積龐大，微波功率不夠高將直接影響加熱效果，并嚴重制約生產規模，遠不能滿足大規模工業連續生產的需求。簡單將多只磁控管作為獨立微波源進行非相干功率合成，造成了功率合成效率低、難以消除磁控管之間相互間的干擾，嚴重影響微波源的工作穩定性和工作壽命，甚至直接損壞微波源。普通連續波磁控管是一種復雜幅相特性微波器件，通常其幅度易受工作條件的影響、頻率和相位隨機變化、幅度和相位變化相互牽連，使得進行相干功率合成具有相當大的難度。而隨著注入鎖頻技術的引入，注入鎖頻連續波磁控管將能很好的解決這些問題，可實現真正意義上的相干功率合成，為微波能大規模工業應用開辟廣闊的前景。

　　節能環保是我國經濟可持續發展的基本國策。目前，國內鋼鐵、有色金屬、建材、石化、化工和電力六大高耗能行業能耗已占工業總能耗的77%，其中5個行業涉及加熱處理。微波加熱是一種與被加熱物質直接相互作用的選擇性加熱方式，具有顯著的高效清潔節能特點，在化工和冶金等行業使用微波加熱替代傳統加熱可以極大提高能源的利用率，達到節能減排的目的。目前，在2450MHz頻率段，由于諧振腔內部的電場擊穿強度的限制和工作模式對腔體大小要求，大功率連續波磁控管存在著功率上的極限。國內，在2450MHz頻率段單只磁控管的功率只能做到15kW，壽命2000h，輸出功率與壽命非常有限，遠不能滿足大規模工業應用的需求。因此限制微波源發展的主要原因還是功率和壽命等問題。

　　本文首先對注入鎖頻理論進行分析，簡單闡述注入鎖頻的機理。然后結合目前所掌握的連續波磁控管制造技術，通過注入鎖頻技術的引入，在2450MHz頻段，對大功率長壽命連續波磁控管的注入鎖頻技術進行理論研究并給出相應結論。最后對今后注入鎖頻技術在大功率連續波磁控管方向的應用，提出一些建議。

1、注入鎖頻技術的基本原理

　　穩定工作狀態下的磁控管振蕩器，當外加注入一個頻率相近的信號時，如果注入信號的頻率(該值跟磁控管的工作頻率有關)在磁控管固有振蕩頻率的附近，則觸發的輸出脈沖相位即由注入信號與正弦形噪聲信號的矢量和決定，當然注入信號將會影響振蕩器的工作，使器件工作點偏移到外加信號的頻率點，同時其高頻場相位也會被外加信號鎖定，即二者相位差不隨時間變化，從而達到對器件相位的控制作用。注入鎖頻原理圖如圖1所示。

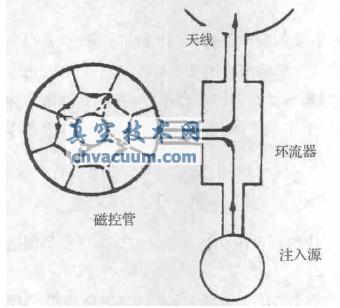

圖1　注入鎖頻原理圖

　　只有當注入信號和振蕩信號的起始頻差小于鎖定帶寬時，才能得到滿意的鎖定效果，進而滿足信號的相干性，而鎖定帶寬和注入功率應滿足下列關系：

　　式中，f0為磁控管振蕩頻率;Qe為磁控管外觀品質因數;Pin為注入功率;Pout為磁控管輸出功率。一般Pin是Pout的-10～15dB。

2、連續波磁控管注入鎖頻技術

　　連續波磁控管作為一種高效大功率微波源，是微波能工業化應用的核心器件。在工業應用中，微波的作用對象(負載)通常是時變媒質，當媒質特性發生改變時，磁控管的輸出功率和工作穩定性可能受到影響，嚴重時產生打火、跳模等現象，此時微波功率往往不能有效傳輸至負載，大部分損耗在管內，致使諧振腔葉片、隔模帶或輸出天線因損耗過大而損壞。因此，大功率連續波磁控管的高工作穩定性是微波能工業化應用中亟待解決的關鍵問題之一。注入鎖頻技術將能很好地解決該問題，通過相干功率合成技術可大幅提升微波源的輸出功率，滿足大規模工業應用的需求。

　　在普通連續波磁控管起振前，先注入一個低電平、高穩定度的外部基準頻率微波信號，該信號頻率接近于磁控管的固有頻率f0，經由環形器直接注入到磁控管中，當注入信號幅度達到一定數量級時，受高壓調制脈沖控制的磁控管振蕩頻率被注入信號的相位所同步。此時，磁控管近似于一個飽和放大器，將在一個寬的環境溫度范圍內，在鎖定頻帶寬度內工作，足以抵消或補償由于溫度、電壓和工作時間變化引起的管子頻率漂移，以及隨著管子壽命而在工作頻點上的自然偏移。注入鎖頻磁控管原理框圖如圖2所示。此外，還發現，當加到磁控管的脈電

　　壓上升速率較快時，也不會使磁控管引起跳模，這樣在短脈沖時即能獲得很好的脈沖波形。普通連續波磁控管與注入鎖頻連續波磁控管頻譜特性對比如圖3所示。

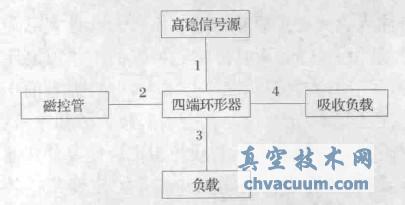

圖2　注入鎖頻磁控管原理圖

　　普通連續波磁控管的輸出信號由輪輻電子云在陽極塊上感應的噪聲電壓觸發，但是噪聲的隨機性引發的振蕩輸出脈沖在相位上亦是隨機的。而注入鎖頻磁控管的振蕩形成，觸發的脈沖相位由注入信號與正弦形噪聲信號的矢量和決定。當注入信號大大超過噪聲信號(20～30dB)時，振蕩輸出相位主要由注入鎖定的信號決定。根據公式

　　可確定鎖頻帶寬ΔF 較小，因此磁控管頻率f0的精確度必須嚴格控制，所以注入鎖頻磁控管的實現與否對普通連續波磁控管本身的頻率一致性提出了很高的要求。

　　當整機工作在一定的工作頻帶，由所用磁控管的外觀品質因數Qe決定注入源的功率電平。當輸出功率一定時，較低的外觀品質因數，較大的注入功率，可得到較寬的鎖頻帶寬。

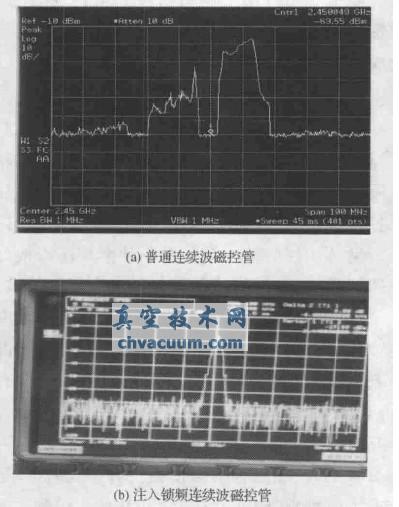

圖3　普通連續波磁控管與注入鎖頻連續波磁控管頻譜特性

　　注入鎖頻磁控管耦合度β不僅與其外觀品質因數Qe是相關聯的，而且影響磁控管的工作穩定性。β過大，盡管Qe會降低，ΔF 會增大，但磁控管的工作穩定性會變差，負載的變化會引起較大的頻率牽引，造成磁控管失鎖。因此必須控制耦合度及外觀品質因數，使磁控管的鎖頻寬度和工作穩定性都比較理想。

3、結論

　　節能減排是我國的基本國策，是我國經濟結構調整和經濟增長模式改變的必由之路。微波能的工業應用必將推進我國產業結構優化升級，在提高生產能力的同時降低能耗，促進經濟的可持續發展。

　　隨著注入鎖頻技術的引入，在連續波磁控管起振前，先注入一個低電平、高穩定度的外部基準頻率微波信號，當注入信號幅度達到一定數量級時，磁控管振蕩頻率將被注入信號的相位所同步。此時，磁控管將在一個寬的環境溫度范圍內，在鎖定頻帶寬度內工作，足以抵消或補償由于溫度、電壓和工作時間變化引起的管子頻率漂移，以及隨著管子壽命而在工作頻點上的自然偏移。此時，注入鎖頻磁控管將可滿足相干功率合成的必要條件。通過相干功率合成技術，可突破傳統連續波磁控管功率與壽命的極限，制造出大功率長壽命微波源，滿足大規模工業應用的需求。

4、建議

　　我國的微波能應用事業正在迅速發展，它為發展連續波磁控管注入鎖頻技術開辟了廣闊的前景。在2450MHz頻段，我們建議：對連續波磁控管注入鎖頻技術開展廣闊基礎性應用研究。

　　以國內大功率連續波磁控管的改進為先導，開展新型陰極材料及制備、高真空封接技術、傳輸效率提升等工藝研究。通過設計降低連續波磁控管的外觀品質因數，以達到注入鎖頻所需鎖頻帶寬的要求;通過控制陰陽極同心度，提高管內真空度，選取合適的天線高度、插入深度以及工作點，以此提高磁控管的壽命，滿足大規模工業應用長期連續生產的需求。進行連續波磁控管與環形器、電磁鐵小型化的研究，同時盡可能的降低制造成本。以上工作需得到國家相關部門的配合與支持。
