該文研究并設計了一個由Vlasov 階梯型開口輻射器、橢圓面反射器和拋物面反射器組成的TE02�；匦�管準光模式變換器。首先采用幾何光學研究了階梯型開口輻射器、橢圓面反射器和拋物面反射器的具體形狀, 再利用矢量繞射理論分析了其工作過程, 最后結合94 GHz TE02模回旋管的具體參數, 編寫仿真程序詳細討論了工作模式在此模式變換器中的變換過程。模擬結果表明, 94 GHz 回旋管中的TE02模在輸出窗處被轉換為能量集中的準高斯波束, 轉換效率為78.35%。

　　回旋管是一類以電子回旋脈塞( Electron Cyclotron Maser, ECM) 為機理而發展起來的快波器件[1] , 它填補了傳統微波管( 如行波管、速調管等) 和激光器在毫米和亞毫米波段的缺口[2-3] , 因而在受控?zé)岷司圩兊牡入x子體加熱、高能粒子加速器、毫米波定向能武器、材料處理及等離子體化學等領域被廣泛應用[4-6] 。

　　隨著回旋管向著高頻率、高功率發展, 其工作模式大多采用低損耗的高階腔體模式, 而高階腔體模式由于在傳輸過程中存在嚴重的衍射和極化損耗,實際上并不適合于自由空間的傳輸, 必需將其轉換為利于傳輸?shù)牡碗A波導模式或自由空間的高斯波束。采用傳統的波導模式變換器進行模式降階變換時, 變換器的尺寸巨大, 加工困難, 且模式競爭和損耗嚴重, 實際上并不可行。因此, 一般采用準光模式變換器( Quasi Optical Mode Converter) 來實現高階模式向低階模式的高效轉換。俄羅斯科學家Vlasov等[ 7]首先提出的準光天線, 后發展成為Vlasov 型準光模式變換器, 不僅結構簡單、緊湊而且有效, 因此很快被廣泛運用到高功率微波領域。

　　目前, 綜合設計合理的準光模式變換器已成為國際上大功率級別回旋管研究領域的熱點問題[8-12] 。由于我國在高頻率高功率回旋管的研制方面與國際先進水平差距較大, 國內對大功率級別回旋管橫向準光輸出的研究無論是在理論還是實驗方面都處于探索階段[13-14] , 正是如此, 結合本實驗室具體管型詳細設計和分析準光模式變換器具有很強的現實意義。

　　本文將研究和設計一個適用于圓電�；匦�管準光輸出的Vlasov 型準光模式變換器。首先, 采用幾何光學研究并設計Vlasov 開口輻射器和二級曲面反射器( 由橢圓面反射器和拋物面反射器組成) , 再利用矢量繞射理論分析此模式變換器的工作過程, 最后通過編寫計算仿真程序模擬94 GHz TE02模回旋管具體參數下此模式變換器的工作, 并討論其輸出結果。

1 、圓電�；匦�管Vlasov 模式變換器的理論

　　如圖1 所示, 本文研究的圓電模回旋管Vlasov型準光模式變換器由Vlasov 階梯型(SteppedCut) 開口輻射器、橢圓面反射器和拋物面反射器組成。由于工作在高階腔體模式下的回旋管其腔體尺寸和開口輻射器切割長度都遠遠大于其工作波長, 因此采用幾何光學理論研究Vlasov 準光模式變換器的機理并指導設計能夠保證精度要求。

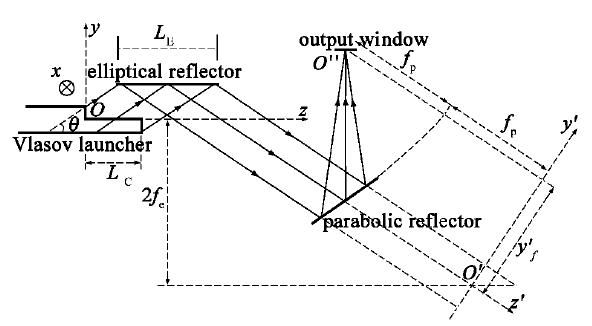

圖1 圓電模Vlasov 模式變換器結構示意圖

4 、結論

　　準光模式變換器能將回旋管內工作的高階腔體模式轉換為利于自由空間傳輸?shù)木�極化低階波導模式或自由空間高斯模式, 且其結構簡單、緊湊高效,被廣泛地用于大功率級別回旋管中。Vlasov 模式變換器作為準光模式變換器的一種主要類型, 在高功率微波領域受到廣泛關注。本文詳細研究并設計了一個由Vlasov 階梯型開口輻射器、橢圓面反射器和拋物面反射器組成的Vlasov 型準光模式變換器。首先采用幾何光學導出了Vlasov 階梯型開口輻射器和曲面反射器理論, 再利用矢量繞射理論分析了此變換器的工作過程, 通過編寫MATLAB 計算仿真程序系統設計和分析了工作頻率為94 GHz, 工作模式為TE02模的W 波段回旋管的Vlasov 模式變換器。模擬結果表明, 94 GHz 回旋管內的工作模式TE02圓電模被Vlasov 模式變換器逐漸變換, 在輸出窗處被變換為能量集中且場型較好的準高斯波束, 束腰為11.9mm ∃ 11.2 mm, 轉換效率為78.35%。此工作將為研制W 波段圓電模回旋管的準光輸出提供理論和設計方面的參考。由于本模型中沒有考慮目前比較主流的相位校正曲面反射器, 輸出高斯波束場型仍未達到最佳, 添加相位校正曲面反射器優化高斯波束將是下一階段研究的重點。
