從自己實踐出發(fā)，對真空蒸餾法獲取高純鋰的工作原理，工藝路線，設(shè)備結(jié)構(gòu)及使用性能進(jìn)行了全面系統(tǒng)地論述，希望這些工作對從事相關(guān)領(lǐng)域研究的人及相關(guān)單位的生產(chǎn)施工有所幫助。

　　天津某鋰業(yè)有限公司是一家專業(yè)生產(chǎn)環(huán)保、綠色一次鋰電池電極材料的新企業(yè)，公司提純車間鋰蒸餾爐由北京有色金屬研究總院機電設(shè)備開發(fā)中心負(fù)責(zé)生產(chǎn)，主要用于工業(yè)級金屬鋰、高鈉中鈉金屬鋰的提純加工使用。筆者參加了項目的設(shè)計和安裝過程，對設(shè)備從設(shè)計、生產(chǎn)到安裝調(diào)試過程所表現(xiàn)的問題均有所了解，收獲頗多，現(xiàn)總結(jié)如下以饗讀者。

1、真空鋰蒸餾的基本原理

　　金屬鋰在現(xiàn)代工業(yè)和科學(xué)技術(shù)中具有非常重要的地位，廣泛應(yīng)用于電子、化工、醫(yī)藥、玻璃、橡膠、陶瓷、核工業(yè)、航空航天、金屬冶煉、機械制造等領(lǐng)域^[1]。工業(yè)上對金屬鋰產(chǎn)品純度的要求因用途而異，一般鋰電池和鋰合金要求鋰的純度大于99.9%，鋰中雜質(zhì)鈉、鈣含量均在0.02%以下，硅0.004%以下，鋁0.005%以下，且氮化物和氧化物含量很低。純度為99.9％的鋰，可以通過改進(jìn)熔鹽電解工藝直接制取，純度為99.9％ 以上的鋰，則需提純。提純金屬鋰常用的方法是真空蒸餾法。該法是根據(jù)鋰和雜質(zhì)元素的揮發(fā)性不同而被分離，可以制取質(zhì)量分?jǐn)?shù)99.99％~99.999 9％的高純鋰。真空蒸餾的基本原理是利用金屬鋰與雜質(zhì)元素在同一溫度下具有不同的蒸氣壓，在蒸餾過程中的蒸發(fā)速度和冷凝速度的差異，而使金屬鋰與雜質(zhì)元素分離^[2]。同一溫度下，雜質(zhì)元素的蒸氣壓與鋰的蒸氣壓之比(α) 表示各元素與鋰的相對揮發(fā)度。表1 列出800℃時鋰與主要雜質(zhì)元素的相對揮發(fā)度值。

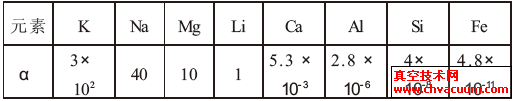

表1 金屬鋰中主要雜質(zhì)元素的α 值(800℃)

　　不同溫度下金屬鋰中主要雜質(zhì)元素與鋰的α 關(guān)系曲線如圖1 所示。由表1和圖1 可見，α>1 的鉀、鈉、鎂在蒸餾過程中蒸發(fā)速度較快，冷凝速度較慢，因而冷凝在蒸餾爐上部溫度較低的鉀、鈉收集盤中而與鋰分離；α<1的鈣、硅、鋁、鐵等雜質(zhì)難于揮發(fā)而殘留于蒸發(fā)坩堝中。蒸餾后的純鋰收集于純鋰儲存槽中。此外蒸餾溫度較低有利于鋰和雜質(zhì)的分離，因此在提取99.99%的高純鋰時，應(yīng)采用較低的溫度進(jìn)行蒸餾^[3]。

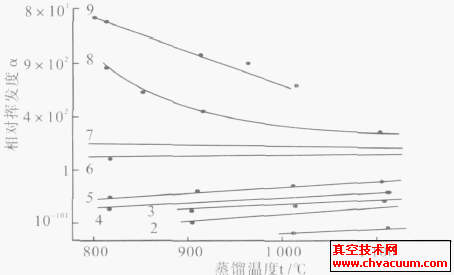

1.硅；2.銅；3.鎳；4 .鋁；5.錳；6.鈣；7 .鋰；8 .鈉；9.鉀

圖1 相對揮發(fā)度與溫度的關(guān)系曲線

4、總結(jié)

　　該廠所采用的真空蒸餾法制取高純金屬鋰工藝合理，資源利用率高，提純效果好；蒸餾裝置結(jié)構(gòu)緊湊，性能可靠，操作安全，可實現(xiàn)連續(xù)生產(chǎn)，設(shè)備整體具備能耗低、產(chǎn)量高、環(huán)境污染少等特點，符合科學(xué)發(fā)展觀要求。利用該設(shè)備提純的金屬鋰，純度達(dá)99.98%以上，超過了國家標(biāo)準(zhǔn)，達(dá)到了美國和德國同類產(chǎn)品的質(zhì)量標(biāo)準(zhǔn)，產(chǎn)品質(zhì)量穩(wěn)定可靠。

參考文獻(xiàn)

　　[1] 戴永年，楊斌，馬文會，陳為亮.有色金屬真空冶金進(jìn)展[M]. 沈陽:2005’全國真空冶金與表面工程學(xué)術(shù)會議論文集，2005.
　　[2] 蘭海蒼，趙煒，胡初潛，賈玉蘭，胡洪波. 真空蒸餾法制取高純金屬鋰工業(yè)試驗[J]. 稀有金屬，1998,22(4).
　　[3] 陳為亮.真空精煉鋰的研究與氧化鋰真空碳熱還原初探[M].昆明理工大學(xué)，2000 年博士畢業(yè)論文.
　　[4] 賈永忠，周園，景燕，楊金賢.真空熱還原- 蒸餾法制備高純金屬鋰[J].無機化學(xué)報，2001(5).
