以理論模型計算和實驗樣品測試相對比的方法，研究了兩種不同芯材真空絕熱板導熱系數與板內真空度之間的關系，利用逆真空法對真空絕熱板板內壓力進行了測試。探討了真空絕熱板制作工藝參數，保持板內真空度及延長使用壽命的方法。

　　真空絕熱板(Vacuum Insulation Panel 簡稱VIP) 是近年來發展起來的一種新型高效絕熱材料。它是由填充芯材（Core Material）、氣體阻隔膜（Gas Barrier）和吸氣劑（Getter）組成的。通過提高板內真空度來降低空氣引起的熱傳遞，使其導熱系數可以達到0.002~0.004 W/km，為傳統保溫材料導熱系數的1/10，厚度僅為傳統保溫材料的1/7~1/10，從而達到保溫節能、節省空間的目的。已廣泛應于冰箱、醫用保溫箱、冷藏集裝箱等對保溫要求較高的領域以及新型節能建筑的外墻保溫。

　　本文分別利用氣相二氧化硅和玻璃纖維作為芯材，在相同工藝條件下，制作出不同真空度的VIP 樣品。通過對導熱系數和板內壓力的測試，結合芯材的孔結構，研究了導熱系數隨板內壓力的變化關系，并從絕熱機理進行了理論分析。

1、實驗

1.1、試驗樣品制作

　　本實驗以氣相二氧化硅和玻璃纖維為芯材原材料分別制作了7 塊VIP。氣相二氧化硅中加入適量的有機纖維，通過機械攪拌，混合均勻壓制成型。玻璃纖維通過造紙工藝制得纖維氈，纖維氈疊加到一起制得玻璃纖維芯材。兩種芯材的性能參數如表1。

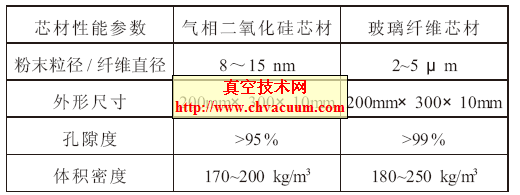

表1 芯材主要性能參數

　　VIP 樣品制備過程：(1) 將芯材在200℃烘干2 h，快速取出芯材，用無紡布包裹氣相二氧化硅芯材，以避免二氧化硅粉塵污染真空室及真空泵設備，同時也對芯材起到保護作用；(2)將兩種芯材分別裝入鋁塑復合的高阻隔薄膜袋中；(3)將14 塊樣板在真空室壓力依次為5×10^{- 3} Pa、5×10^{- 2} Pa、0.5 Pa、5 Pa、50 Pa、500 Pa、5000 Pa 時進行封口，制得不同壓力下的VIP 樣板。

1.2、試驗樣品檢測設備及原理

　　導熱系數采用熱流計法，利用日本EKO 公司hc- 074- 304 型導熱儀測試，測試條件：冷板溫度5℃，熱板溫度35℃；測試環境：溫度25℃，相對濕度RH<40%。板內壓力檢測采用自行設計的檢測系統，該系統采用逆真空法[3]，根據力平衡原理，當真空室的壓力低于VIP 板內壓力時，阻隔膜膨脹變形，通過激光測距儀測量變形量來檢測板內壓力，原理圖如圖1。

圖1 逆真空法測試板內壓力檢測系統

　　玻璃纖維芯材和氣相二氧化硅芯材VIP 板導熱系數隨板內壓力變化趨勢基本上是一致的。不同的是玻璃纖維芯材在壓力大于5 Pa 時，導熱系數開始上升，而氣相二氧化硅芯材導熱系數在500 Pa 以上時才開始上升。這主要是由于孔結構尺寸造成的，對于玻璃纖維芯材，壓力在5 Pa時空氣分子自由程約為1.3 mm， 遠大于孔徑20 μm，而對于氣相二氧化硅芯材，由于壓力在500 Pa 時空氣分子自由程約為13 μm 遠大于孔徑50 nm，此時氣體的傳熱均已完全被阻止。因此在制作VIP 時，對玻璃纖維芯材，在板內壓力低于1 Pa 時就可封口，氣相二氧化硅芯材，在板內壓力低于100 Pa 時就可封口，因?yàn)檫^分的降低板內壓力影響制作效率，而對導熱系數貢獻不大。

　　真空保護層在相同漏率的情況下，玻璃纖維VIP 使用壽命要遠低于氣相二氧化硅芯材VIP，玻璃纖維芯材VIP 在不到500 Pa 板內壓力時已經失效，而氣相二氧化硅芯材到5000 Pa 時才失效。因此，一般在玻璃纖維芯材VIP 中加入吸氣劑或干燥劑。而且這種VIP 主要用于使用壽命在十年以內的領域，例如，冰箱、保溫箱等，而氣相二氧化硅可以用于建筑外墻保溫，因?yàn)樗�的使用壽命可以達到30 年以上。

　　另外，理論模型導熱系數的計算值與測試值產生偏差的原因(尤其在板內壓力較高時)，首先，本模型本身就是一個簡化模型，只對各傳熱因素采取了簡單的代數和；其次，計算模型中沒有考慮VIP 中水蒸氣對導熱系數的影響，水蒸氣在VIP 中從熱板到冷板可能會產生相變，形成熱管，這樣就會對導熱系數產生很大的影響。本模型能夠定性反映出導熱系數與板內壓力的關系，但是要確定出這種函數關系，還需要對計算模型進行完善。

4、結論

　　（1）VIP 板內真空度較低時，真空度對導熱系數影響不大，隨著真空度的提高，導熱系數急速下降，當真空度大于某一值后，導熱系數趨于恒定，產生“S”型曲線。

　�。�2） 玻璃纖維芯材VIP 的初始導熱系數低于氣相二氧化硅芯材VIP 的初始導熱系數。

　�。�3） 氣相二氧化硅芯材VIP 在制作過程中，真空室真空度可以比玻璃纖維芯材低兩個數量級。

　�。�4） 玻璃纖維芯材VIP 比較適合對絕熱性能要求較高，使用壽命10 年左右的領域，而氣相二氧化硅可以用于使用壽命長達30 年以上的領域。
