真空絕熱板(VIP)的外觀及制作流程

2013-04-06 闞安康 上海海事大學

  真空絕熱板(Vacuum Insulated Panel, VIP)是一種超絕熱的保溫材料。因它的導熱系數極低,所以在滿足相同保溫技術要求時,具有保溫層厚度薄體積小,重量輕的優點,適用于節能要求較高和要求保溫材料體積小、重量輕、有較大技術經濟意義的場合。

  目前一般保溫材料的導熱系數為0.03W/m.K左右,真空絕熱板(VIP) 的導熱系數則為0.004W/m.K 左右,厚度20mm 左右。隨著能源危機的到來化學工業的發展和真空絕熱技術的進步,真空絕熱板(VIP) 的應用范圍越來越廣,目前已經應用到冰箱、冷庫、冷藏集裝箱、醫用保溫箱等航空航天、交通運輸、食品工業和各種保溫箱等領域。所以,如果能抓住機遇成功研制出超高熱阻的VIP 對于開拓保溫行業的國內市場是十分有意義的。真空絕熱板(VIP) 的外觀如圖1 所示。

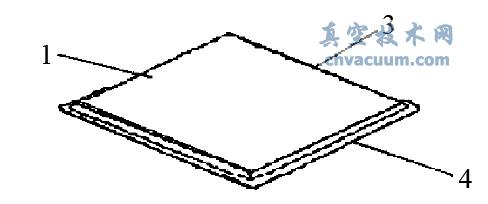

真空絕熱板(VIP) 的外觀

圖1 真空絕熱板(VIP) 的外觀

  真空絕熱板的制作主要包括以下程序

  1、制作絕熱芯板包括吸氣劑阻熱材料等。

  2、制作外層金屬板。

  3、將芯板放置于兩塊金屬板之間。

  4、焊接金屬板邊緣以形成一個封閉的腔室一塊金屬板留有抽氣孔。

  5、通過抽氣孔將封閉的腔室抽真空密封抽氣孔。

  6、絕熱板的一側或者兩側附上絕熱材料。

  7、絕熱板制作完畢。

  將多塊這樣的絕熱板連接起來就可組成箱體。
