弧源電流對TiN薄膜沉積速率的影響

2013-04-05 史新偉 佛山市震德塑料機械有限公司

  沉積速率對TiN 薄膜的性能也有很大的影響,高沉積速率下制備的薄膜比較致密,硬度和結合力都較好,而低沉積速率制備的薄膜較疏松。沉積速率與弧源電流有很大的關系,Eckel 等人的研究表明,TiN 薄膜的沉積速率正比于陰極電流密度,其計算公式為[12]:

R = Jm/eρ (2)

  式中R———薄膜的沉積速率;J———陰極電流密度;m———TiN 的分子量;e———電子電荷;ρ———TiN 的理論密度

  圖4 是本研究中掃描電鏡測量的薄膜厚度隨弧源電流的變化圖。可見隨弧源電流的增大,沉積速率增大,TiN 膜層的厚度增厚,這與公式(2)的規律完全吻合。弧源電流為40 A 時,沉積速率很低,TiN 薄膜的沉積速率為625 nm/h,當弧源電流增大至100 A 時,在相同條件下,TiN 薄膜的沉積速率達到1857 nm/h。

弧源電流對TiN薄膜沉積速率的影響

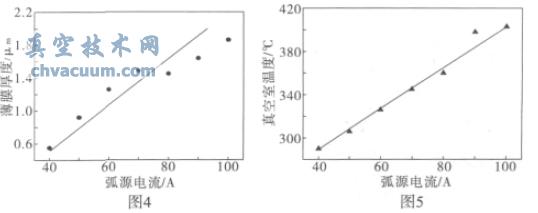

圖4 TiN 薄膜的厚度隨弧源電流的變化

圖5 真空室溫度隨弧源電流的變化

  另外,弧源電流增大,靶材表面和真空室的溫度都會升高(圖5),一方面靶材會有更多的Ti蒸發出來,有較多的Ti 粒子電離并和電離的N相互作用,生成TiN 薄膜;另一方面在襯底(樣品)表面,由于溫度升高,粒子的擴散過程容易進行,因而薄膜沉積速率加快。同時由于真空室溫度升高,從化學反應的角度來說,Ti 與N 更易于結合成TiN,因而大量的N 離子被反應掉,使得真空室的真空度升高,在稀疏的等離子體中,粒子到達基體表面的阻礙作用減弱,有更多的粒子到達襯底(樣品)表面,并沉積成膜,因而沉積速率提高。
