硫渣真空蒸餾的實驗探究

2014-10-25 張洋洋 真空冶金國家工程實驗室

  采用真空蒸餾方法對硫渣進行處理,熱力學計算表明:在系統壓力10 Pa,蒸餾溫度1173 K 時,渣中Cu2 S 與Sn 反應的ΔG 值為- 20343 J。在系統壓力5 ~ 20 Pa,蒸餾溫度1173 K 及蒸餾時間10 ~ 30 min 實驗條件下進行真空蒸餾實驗,并對產物進行X 射線衍射分析及化學分析,結果表明:殘留物中Cu 含量提高到30% 左右,揮發物中主要物質為SnS,渣中的硫化亞銅(Cu2 S) 與金屬錫反應,生成硫化亞錫( SnS) 與金屬銅,硫化亞錫在此條件下全部揮發,金屬銅富集于殘留物中。上述理論及實驗研究表明:硫渣中錫銅的真空蒸餾分離是可行的,且銅在冶煉過程中得到開路處理,此工藝具有流程短,操作簡單,無污染,符合冶金工業清潔生產的發展需要。

  粗錫精煉過程中,加硫除銅后打撈上來的浮渣稱為硫渣。硫渣一般含錫在60% 以上,其主要雜質為銅和硫,由于中國各煉錫廠硫渣的數量逐年上升,因此硫渣中積壓了大量的錫,長期以來是錫冶煉廠生產中要解決的難題。為有效解決這一問題,各錫冶金企業和科研院所曾對硫渣的處理方法做了很多種研究,但錫銅分離回收效果均不理想。

  目前,各煉錫廠處理硫渣的工藝路線主要有兩種: 第一種工藝:隔膜電解-氧化焙燒-硫酸浸出生產硫酸銅。此工藝中銅作為硫酸銅形式開路處理,實際生產中錫的直收率為45% ~ 55%,電流效率為55%左右,銅脫除率為90%左右,整個系統的效益不佳。第二種工藝是硫渣浮選-焙燒-酸浸生產硫酸銅。此工藝是將硫渣浮選得到的銅精礦進行氧化焙燒脫硫,焙砂用硫酸浸出后電積生產粗銅。但真空技術網(http://www.mp99x.cn/)認為此工藝流程多,錫的機械損失較大。故本文采用真空蒸餾的方法,利用錫與硫化亞銅在真空高溫下進行反應,得到硫化亞錫與金屬銅,其中硫化亞錫在此條件下全部揮發,從而實現硫渣中錫銅分離回收的目的,為硫渣處理的新方法提出了思路。

1、硫渣真空蒸餾的理論分析

  1.1、硫化亞銅與金屬錫的反應

  在真空加熱的條件下,硫化亞銅可以與金屬錫反應,生成硫化亞錫與金屬銅。其反應的方程式如下

硫渣真空蒸餾的實驗探究

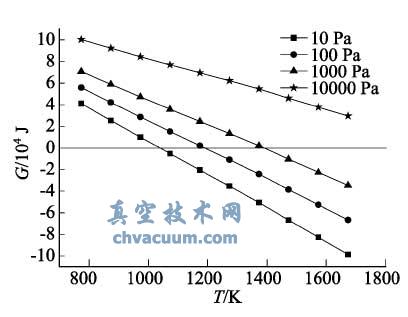

  通過對硫化亞銅與金屬錫在不同體系壓強下反應的G-T 關系計算,得到圖1。

硫渣真空蒸餾的實驗探究

圖1 不同體系壓強下Cu2 S 與Sn 反應的G-T 關系

  熱力學計算表明,在試驗條件(10 Pa,1173 K)下,硫化亞銅與金屬錫反應的吉布斯自由能為-20343 J,從理論上說明該反應在此條件下可以發生,而且生成的硫化亞錫在此條件下全部揮發,推進了該反應的正向進行。

  1.2、硫化亞錫,硫化亞銅,錫,銅等純物質的飽和蒸氣壓的比較

  Sn 與Cu 等純物質的飽和蒸氣壓與溫度的關系可由式(2) 來表示

硫渣真空蒸餾的實驗探究

  硫化物蒸氣壓與溫度的關系可由式(3) 來表示

硫渣真空蒸餾的實驗探究

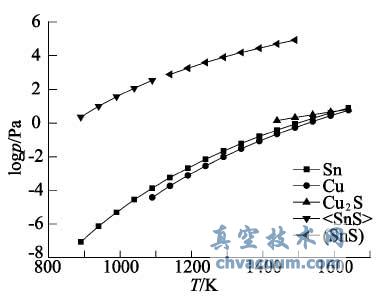

  式(2) ,式(3) 中A,B,C,D 分別為蒸發常數。由文獻查得Sn,Cu,Cu2S,SnS 這四種物質的蒸發常數,分別代入式(2) ,式(3) 中,可以得到在Cu2S 與Sn 反應中出現的四種純物質蒸氣壓與溫度的關系,將計算結果繪制成log p-T 圖,如圖2 所示。

硫渣真空蒸餾的實驗探究

圖2 錫與硫化亞銅反應中反應物與生成物的log p-T 關系圖

  圖2 表明在反應溫度1173 K 時,SnS 的飽和蒸氣壓遠遠大于Cu,Sn,Cu2S 的飽和蒸氣壓,在反應時非常容易揮發出來。

4、結論

  (1) 用真空蒸餾法對硫渣處理可以實現硫渣中錫銅分離的目的,為硫渣處理開辟了新途徑。且該方法環保節能,符合目前提倡的綠色冶金新工藝的發展要求。

  (2) 理論和實驗均證明,渣中的錫與硫化亞銅在真空高溫下可以反應,生成硫化亞錫與金屬銅,此反應的發生一是利用硫渣中的金屬錫與硫化亞銅相互裹嵌的特點,二是利用生成的硫化亞錫在此實驗條件( 體系壓強10 Pa,蒸餾溫度1173 K) 下完全揮發,使得該反應更容易發生。
