測試表明：真空玻璃的隔聲性能在目前的雙玻結構中是最高的，可以達到國標GB/T 8485-2002 的3 級。圖4 比較了三種玻璃的隔聲性能。

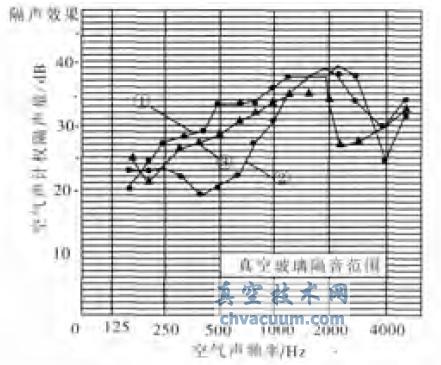

圖4 三種玻璃的隔聲性能

　　中空玻璃的隔聲性能優(yōu)于單片玻璃，但在低音區(qū)域易產生共鳴。一般而言，人的聽覺對頻率1000～5000 Hz 范圍內的聲音最敏感，而真空玻璃恰在此區(qū)間內具有上佳的隔聲性能(參見圖4中的曲線①)。圖4 中： 曲線①為真空玻璃(3L+V+3)的隔聲曲線；②為中空(3+A6+3)玻璃的隔聲曲線；③為5 mm 單片玻璃的隔聲曲線。表2 列舉了2002～2006 年權威檢測機構對國產真空玻璃及其復合產品隔聲性能的檢測結果。

　　表2 真空玻璃及其復合產品的空氣聲計權隔聲量Rw

　　影響玻璃隔聲性能的主要因素有： 玻璃的厚度；空氣層的厚度(中空玻璃)；及夾膠層的厚度(夾層玻璃)；對于真空玻璃，真空隔層中殘余氣體的壓力，支撐物的尺寸及數(shù)量，都對隔聲性能有影響。采用轉移矩陣法對真空玻璃隔聲性能進行的測算表明：真空層內壓強的變化可顯著地影響隔聲量，隨著壓強的降低，隔聲量不斷提高，直至某一極限值。此極限值由支撐物的數(shù)量與尺寸決定。圖5 形象地概括了測算結果。

圖5 有支柱情況下空腔內壓強對隔音量的影響

　　通過分析各種玻璃組合計權隔聲量Rw 的檢測數(shù)據(jù)，可以得出如表3 所示的經驗規(guī)律，用以估算未經檢測的玻璃的Rw 值。

　　表3 玻璃結構變化與隔聲性能的調整
