以板材加工過程中用于板材搬運的機械手為研究對象，分析了該機械手的本體結構。機械手采用氣動真空吸盤作為機械手的末端執行器，有4 個自由度。詳細闡述了其末端執行器關鍵參數的設計計算。實踐證明，該機械手能完成滿足生產線的要求。

0、引言

　　隨著工業生產規模的不斷擴大，生產線的自動化水平須大力提高，特別是在高溫、重載、大噪聲等惡劣的工作環境中，人工操作勞動強度大，易發生安全事故^[1]。某公司的板材生產線上，板材經熔化后壓鑄成形，再進行粗切割， 切割后需把板材搬運到指定框架中。因工件重、形狀大，所以人工搬運效率低，所需員工多，且易發生碰撞，影響板材的后續加工。所設計的工業機械手采用真空吸盤作為機械手的末端執行器， 利用真空吸附方式抓取工件，可自動搬運板材^[2]。

1、機械手結構

1.1、結構要求

　　該機械手的作用是將粗切割后的板材(約10kg)從工作臺上搬運到堆放架內，要求疊放有序，不能碰撞。結構上要求能實現X、Y、Z 三個方向的移動，且Z 軸能旋轉，結合實際生產線情況，真空技術網(http://www.mp99x.cn/)認為機械手要達到以下要求^[3]：

　　(1)分升降機構、橫移機構、抓放機構三個機構;

　　(2)升降機構設計：直線升降，采用滾珠絲杠傳動，用直線光桿導向，上下升降速度最快50mm/s，升降行程范圍0～1 800mm，最大承載力1 000N;

　　(3)橫移機構設計：X、Y 兩個方向橫移，采用滾珠絲杠和同步帶傳動，移動速度最大50mm/s，移動行程范圍0～3 500mm，最大承載力1 000N;

　　(4)抓放機構設計：采用氣動方式進行工件的抓放，總最大吸附力250N。

1.2、總體結構

　　該工業機械手由支架、手臂和手爪組成，4 個自由度分別為：X、Y、Z 三個方向的移動和Z 軸旋轉，圖1 為設計的機械手總體結構圖�？傮w設計思想為：X、Y、Z 三個方向采用伺服電機驅動，通過絲杠、同步帶、輪系等機械機構進行間接傳動，末端執行器為氣動吸盤手爪，可通過改變吸盤位置實現不同形狀工件的抓放。

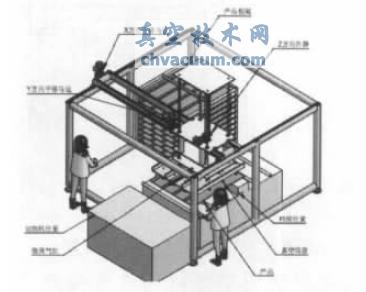

圖1 機械手示意圖

1.3、傳動過程

　　以把工件從位置1 搬運到位置2 為例， 機械手從原點位置開始，X 軸伺服電機運轉帶動裝在輸出軸上的同步帶一起旋轉， 經同步帶傳動帶動與X 軸平行的軸旋轉，從而驅動機械手工作平臺在X 軸方向移動，緊接著Y 軸伺服電機運轉帶動機械手平臺在Y 軸方向移動， 然后Z 軸伺服電機運轉帶動手爪下移從位置1 抓取工件;手爪上升沿X 方向后退，Y 軸伺服電機運轉帶動機械手平臺在Y 軸方向移動到達位置2 上方，Z 軸伺服電機運轉帶動手爪下移放工件^[4]。

1.4、機械手參數

　　表1 為氣動吸盤式工業機械手的參數。

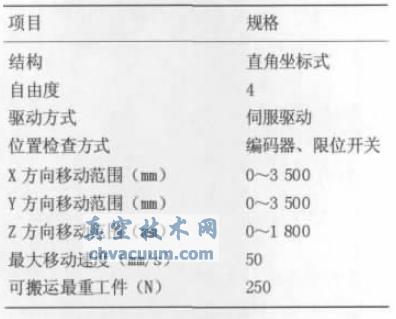

表1 機械手參數

2、吸附裝置設計

2.1、真空吸盤原理

　　如圖2 所示， 首先將真空吸盤通過接管與真空設備(如真空發生器等)接通，然后與待提升物如玻璃、紙張等接觸，起動真空設備抽吸，使吸盤內產生負氣壓，從而將待提升物吸牢，即可開始搬送待提升物。當待提升物搬送到目的地時，平穩地充氣進真空吸盤內，使真空吸盤內由負氣壓變成零氣壓或稍為正的氣壓， 真空吸盤就脫離待提升物， 從而完成了提升搬送重物的任務^[5]。

圖2 吸盤工作原理圖

2.2、真空吸盤直徑計算

　　被搬運物體的重量決定吸盤的大小和數量， 根據生產線作業要求，吸盤工作時為水平吊狀態，吸盤直徑參數的計算公式如下^[6]：

　　式中D - 吸盤的理論直徑，mm；m - 需吸工件質量，kg；t - 安全系數(水平吊t≥4，垂直吊t≥8)；p - 吸盤內的真空度，MPa；n - 吸盤數量。

　　生產線上需搬運工件的重約100N， 吸盤工作時為水平吊，t 取4，真空度p 取0.06MPa，如單個吸盤吸附n取1，代入式(1)中計算，得：

D≥92.16mm

　　因?yàn)閷?shí)際可選擇的直徑尺寸范圍在50mm 以內，考慮實際工件的形狀，在滿足需要的條件下，吸盤尺寸應盡可能小，所以增加吸盤數量n，取n=16，代入式(1)中計算，得：

D′≥23.04mm

　　結合吸盤直徑標準取值表，取D=25mm。

2.3、真空吸盤提升力計算

　　根據吸盤提升力的計算公式：

　　式中W - 吸盤提升力，N；T - 安全系數(在此取T 為1)；S - 吸盤面積，cm2。

　　以規格為D =10mm、16mm、20mm、25mm、32mm、40mm、50mm 為例， 根據公式(2) 分別計算出它們?cè)?400mmHg、-500mmHg 和-600mmHg 真空度下的提升力，計算結果如表2 所示。

表2 吸盤水平提升力(N)

　　實際使用時，[W]=WT(3)式中[W]為許用提升力，根據經驗值，安全系數一般取2.5，現在取D=25mm 的吸盤進行許用提升力的檢驗計算，在真空度比較低的情況下(-400mmHg)，將表1中的數值26.7N 代入式(3)，計算得[W]=10.68N。機械手共16 個吸盤，總許用提升力為170.88N>100N，由此可得，在保證安全的情況下，設計計算所得數據能確保提升待搬運工件。

3、結束語

　　通過對工業機械手本體機構的關鍵零部件進行設計計算， 并將該氣動吸盤式工業機械手在實際生產線上進行調試運行后^[7]，證實機械手能對工件進行自動抓放動作，且在抓放過程中不發生碰撞，實踐證明使用該機械手后，企業現場工作人員數量降低了50%，在降低了勞動力成本的同時提高了生產率。
