一、創建與設置尺寸標注樣式

1、尺寸標注樣式

　　尺寸標注四要素：尺寸界線、尺寸線、尺寸起止符號(箭頭)、尺寸數字

2、標注樣式管理器

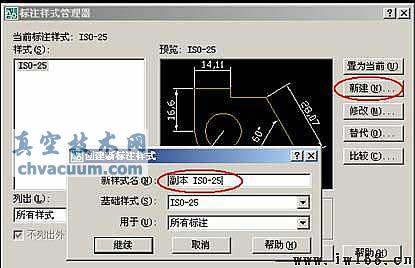

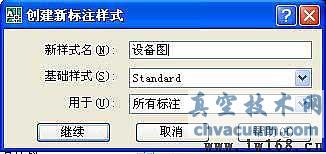

　　(1)新建尺寸標注樣式

　　選“繼續”：

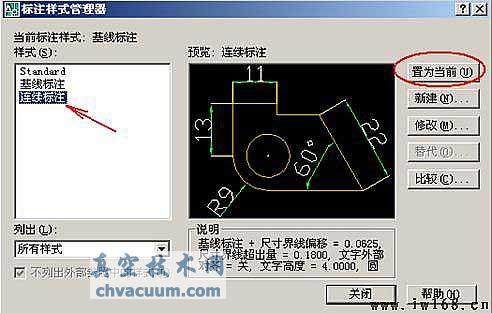

　　(2)將某標注樣式“置為當前”

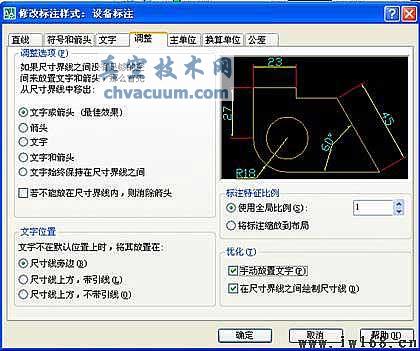

　　(3)設置尺寸標注樣式

二、標注尺寸的方法

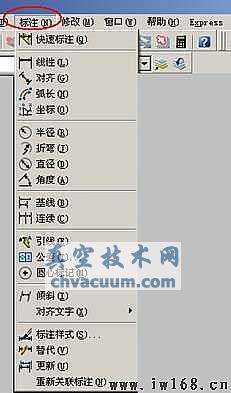

1、“線性”標注和“對齊”標注命令

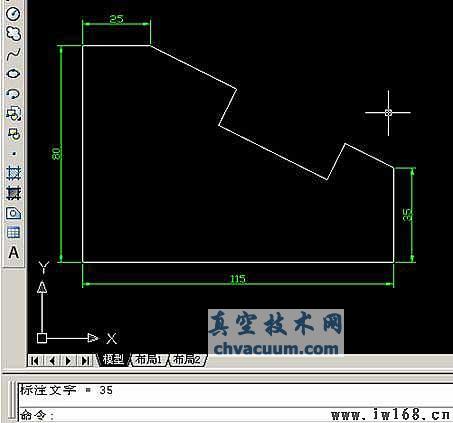

　　【例1】給圖形標注尺寸

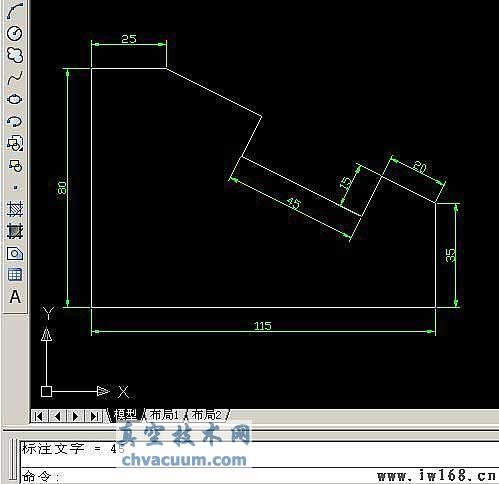

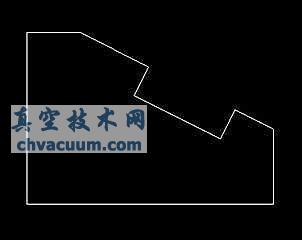

　　未標注前：

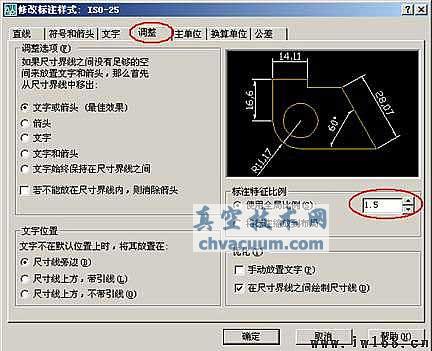

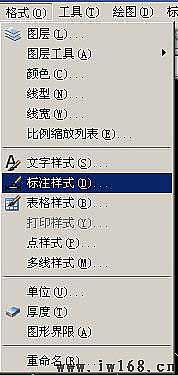

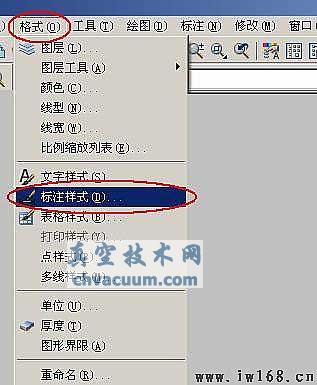

　　步驟：(1)，打開“格式”—>“標注樣式”à“標注樣式管理器”

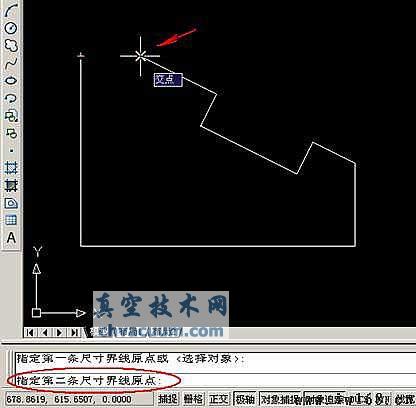

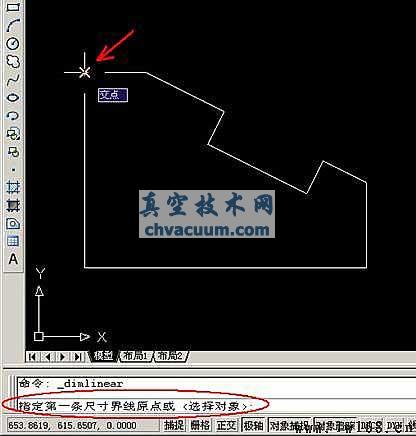

　　(2)， 啟用“線性”標注命令，用鼠標單擊“輪廓線”的兩個端點，

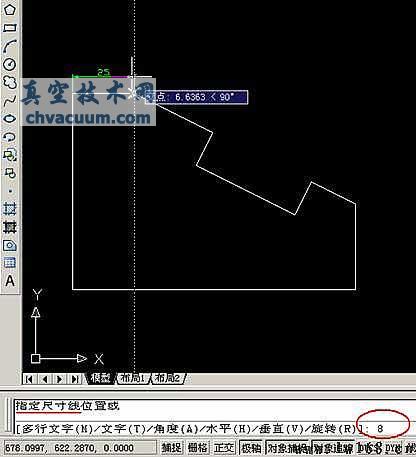

　　然后，輸入控制距離：8，再按Enter。

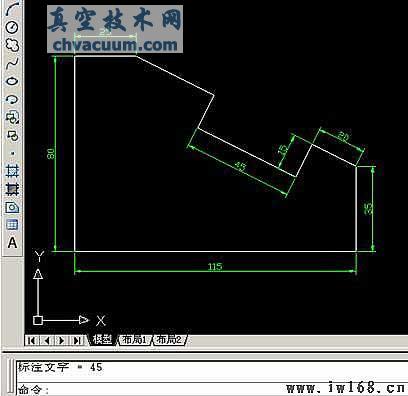

　　(3)重復“線性”標注命令，完成全部水平和垂直尺寸標注

　　(4). 用“對齊”標注命令，完成傾斜直線尺寸標注

2、連續標注和基線標注

　　【例2】

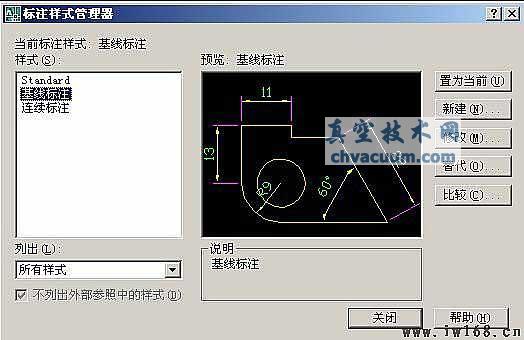

　　在標注樣式管理器中，新建兩個標注樣式：

　　(1)連續標注

　　(2)基線標注

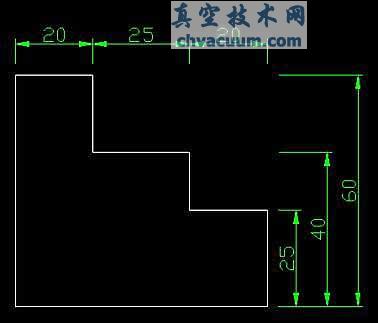

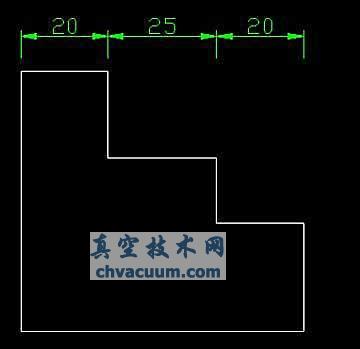

　　將“連續標注”置為當前，標注如下。

　　將“基線標注”置為當前，標注如下：

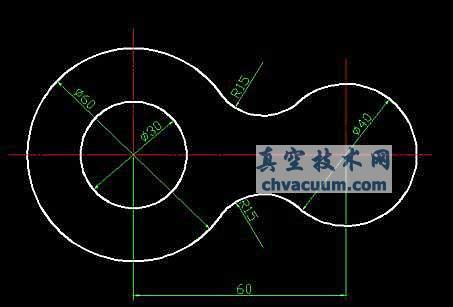

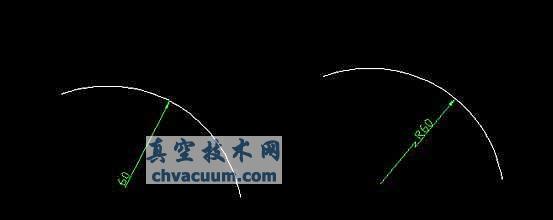

　　3、 半徑、折彎和直徑標注

　　先在“格式”—“標注樣式”中修改標注樣式

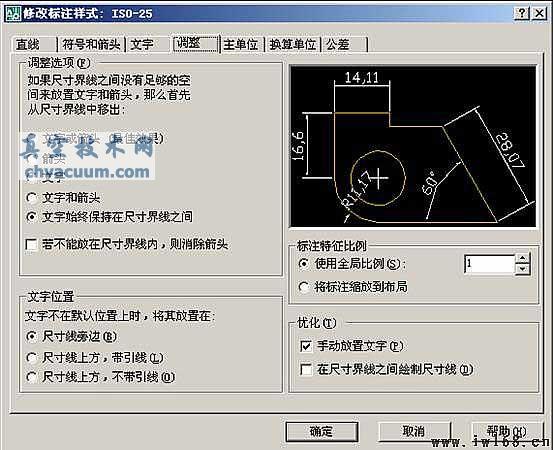

　　修改：

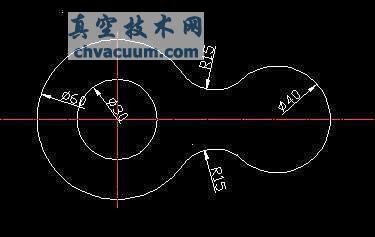

　　在標注樣式管理器中，新建“直徑標注”

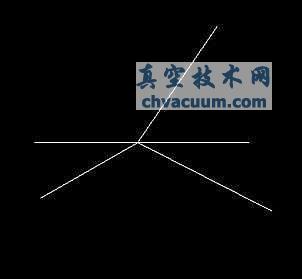

　　4、角度標注
