中望CAD2009的夾點編輯與應用

2009-05-10 鬼馬 中望CAD2009

    CAD中的夾點是指為了便于控制和操縱實體,而在每一實體的某些特別的位置上設定的特征點,亦稱關鍵點。正確運用夾點不僅可以用來捕獲指定實體上的點,而且還可以運用由夾點自動編輯模式提供的幾種不同的方式(拉伸、移動、旋轉、變化、鏡像等)來控制、編輯處理圖形。

CAD2009功能操作參數

CAD2009功能操作參數

    夾點的選中

  在不執(zhí)行任何命令的情況下選中對象,顯示其夾點,默認為藍色,稱為"冷點",然后單擊其中一個夾點,夾點顏色將變?yōu)榧t色,稱為"熱點",這個時候,命令行提示:

  "**拉伸**

  指定拉伸點或[基點(B)/復制(C)/放棄(U)/退出(X)]:"

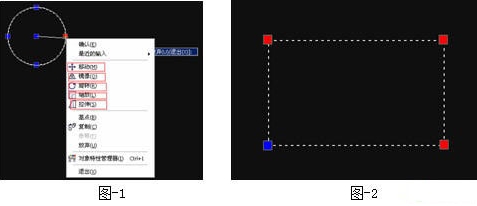

  或者單擊鼠標郵件,彈出選項菜單,如圖1所示:

中望CAD2009的夾點編輯與應用

    可以根據提示進行相關的操作。支持拉伸(stretch)移動(move)旋轉(rotate)縮放(scale)鏡像(mirror)模式的夾點編輯操作。

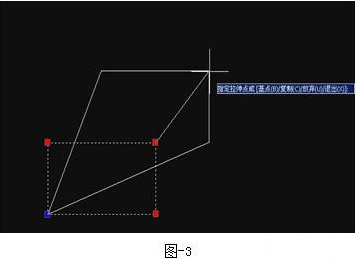

  按住SHIFT鍵,然后在夾點上點擊鼠標左鍵,可以實現選中多個夾點(見圖3)。

中望CAD2009的夾點編輯與應用

    在選擇多個夾點后,選定夾點間對象的形狀將保持原樣。比如上圖的矩形,選中三個夾點后,三個夾點之間的距離是不改變的。

    用夾點創(chuàng)建多個副本

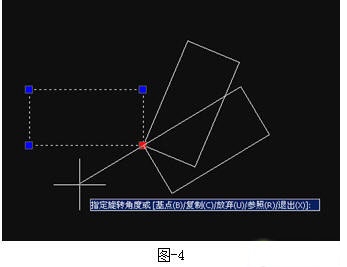

  例如:畫一個矩形,選中一個夾點,進行"旋轉"操作,同時按住ctrl健。可實現創(chuàng)建多個副本的功能。

中望CAD2009的夾點編輯與應用
