朋友們的日常工作中使用AutoCAD的時候一定用過“對象捕捉”功能，這個功能能幫了大家不少忙�？墒怯械臅r候在圖紙上很小的空間分布了多個點，要想每一次移動鼠標都能夠捕捉到你需要的那個點，可真是一件麻煩事。有沒有什么好的辦法呢？讓我們用CAL命令來試一下。

對象捕捉

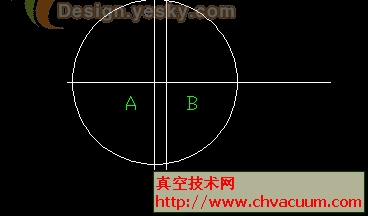

　　如圖，圖中的A、B兩直線交點相距較近，我們想要以A點為圓心做一個半徑為5的圓，平常我們使用的方法是使用“F3”鍵打開對象捕捉工具小心的用鼠標捕捉A點，但是有時鼠標小小的抖動都會讓電腦誤把B點做為捕捉的對象，出了錯只好取消重做。這一次，讓我們換一種方法：

　　在命令行輸入“CAL”，回車，命令行顯示如下:

　　>> 表達式: a=int (這里int為intersection[交叉點]的縮寫)

　　>> 選擇圖元用于 INT 捕捉:

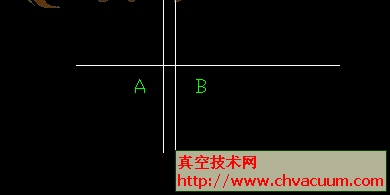

　　這時鼠標顯示為小方塊的形狀，在如圖的位置鼠標點擊抓點(如果兩點位置太近難于分辨可使用鼠標滾輪放大圖形):

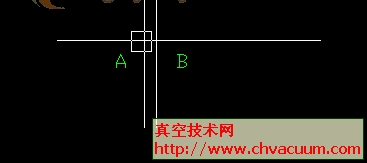

選擇圖元用于 INT 捕捉

　　這樣我們就已經把點A——坐標(33.2131 14.0151 0.0)定義為系統變量a。

　　輸入畫圓命令“C”，回車，命令行如下:

　　CIRCLE 指定圓的圓心或 [三點(3P)/兩點(2P)/相切、相切、半徑(T)]: 'cal (這里輸入CAL命令前面不要忘記加單引號)

　　>> 表達式: a

　　(33.2131 14.0151 0.0)

　　指定圓的半徑或 [直徑(D)] <5.0000>: 5

　　畫圓過程完成:

畫圓過程完成

　　如果在小范圍內出現多個需要經常捕捉使用的近點，筆者建議大家嘗試采用這種方法，提前使用CAL命令定義后期要使用的點對象，在后期的制圖過程中采用“'cal”(不要忘記單引號哦)命令調用變量，比較方便的避免了抓點錯誤，也算是磨刀不誤砍柴工吧:)

　　常用的端點、插入點、交叉點、中點、圓心點等等的捕捉命令均為其英文單詞的前三個字符:ENDPOINT、INSERT、INTERSECTION、MIDPOINT、CENTER、NEAREST、NODE、QUADRANT、PERPENDICULAR、TANGENT，大家可以自己嘗試使用。
