教你實現CAD圖紙到SolidWorks的2D—3D轉換

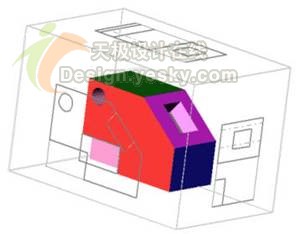

傳統的機械繪圖，是想象出零部件的立體形狀，然后對立體模型從各個方向上投影，生成各投影面上的二維視圖，加以標注尺寸等注釋，生成基本的二維的圖紙。如下圖。
但是二維圖紙的缺點也是明顯的，就是略復雜點的就顯得不直觀，需要人為的正確想象。如果有三維的數模展現，并且能旋轉、縮放，就更加直觀易懂了。
現在有了三維CAD軟件SolidWorks的輔助，實現2D—3D轉換，生成一般的三維數模是比較簡單的事。對于從AutoCAD到三維軟件過渡的設計者來說，SolidWorks的這個功能容易上手，可以幫助你輕松完成從AutoCAD到三維CAD軟件的跨越。
| ○ SolidWorks簡介 |
|
SolidWorks是功能強大、易學易用和高效創新的三維CAD系統，可進行機械設計、零件設計、模具設計、裝配體和工程圖設計、消費品設計等。 SolidWorks公司成立于1993年，1995年推出了第一版SolidWorks95。1997年SolidWorks公司被達索收購(也就是CATIA母公司)。SolidWorks公司致力于將大家認為復雜、高級的3D CAD應用簡易化、平民化，使絕大部分工程師都能快捷上手。SW公司100%投入于3D CAD的研究、根據客戶需求提供強有力的技術創新、為工程師整合全面的輔助系統(CAE 等)。公司目標是成為機械設計領域中的三維標準。 |
從2D-3D的跨越可謂是傳統機械繪圖的逆向過程（類似圖1，但是由投影視圖生成立體模型）。輸入的2D草圖可以是AutoCAD的DWG格式圖紙，也可是SolidWorks工程圖，或者是SolidWorks的草圖。
本文討論如何從AutoCAD的圖紙輸入到SolidWorks中實現2D—3D的轉換。
原理：很多三維CAD/CAM軟件的立體模型的建立，是直接或間接的以草繪（或者稱草圖）為基礎的，這點尤以PRO/E為甚。而三維軟件的草繪（草圖），與AutoCAD等的二維繪圖大同小異（不過不同的就是前者有了參數化的技術）。
在SolidWorks中，就是將AutoCAD的圖紙輸入，轉化為SolidWorks的草圖，從而建立三維數模。
基本轉換流程：
1.在SolidWorks中，打開AutoCAD格式的文件準備輸入。
2.將*DWG,DXF文件輸入成SolidWorks的草圖。
3.將草圖中的各個視圖轉為前視、上視等。草圖會折疊到合適的視角。
4.對齊草圖。
5.拉伸基體特征。
6.切除或拉伸其它特征。
在這個轉換過程中，主要用2D到3D工具欄，便于將2D圖轉換到3D 數模。
下面以AutoCAD2004和SolidWorks2005為例，看一下如何從AutoCAD的圖紙輸入到SolidWorks中：
一、2D圖紙準備工作
因為此轉換主要是用的繪圖輪廓線，其余的顯得冗余，所以在AutoCAD中，需要將二維圖形按照1：1的比例，繪制在一個獨立的層中，比如“0層”。
注意：輸入SolidWorks的CAD二維圖形一定要注意比例，在單位統一的前提下（比如都是毫米），SolidWorks是嚴格按照輸入的CAD圖形轉換為草繪并生成數模的。
如果是已經繪制好的圖紙，調整各個視圖，并將其它圖素如中心線，標注線，剖面線等等分別設置在各自獨立的圖層中。
