教你實現(xiàn)CAD圖紙到SolidWorks的2D—3D轉換(3)
2019-10-05 鬼馬 真空技術網(wǎng)整理
三、將草圖定義出前視，上視，左視等視圖
輸入的草圖是三維數(shù)模在各個方向上的投影，就是從不同方向上看去的視圖，所以需要分別將其定義為前視，上視，左視等視圖。
注意：在定義任何其它視圖之前，必須先定義前視圖。您可進行框選擇、鏈選擇，或按住 Ctrl 來單獨選擇。
具體操作：
選擇下圖所示的視圖，單擊“2D-3D”工具欄上的“前視”，將其定義為前視圖。
第1頁：2D圖紙準備工作
第2頁：將AutoCAD的圖形轉換并導入SolidWorks
第3頁：將草圖定義出各方向視圖、定義輔助視圖
第4頁：對齊草圖、生成3D模型、總結
輸入的草圖是三維數(shù)模在各個方向上的投影，就是從不同方向上看去的視圖，所以需要分別將其定義為前視，上視，左視等視圖。
注意：在定義任何其它視圖之前，必須先定義前視圖。您可進行框選擇、鏈選擇，或按住 Ctrl 來單獨選擇。
具體操作：

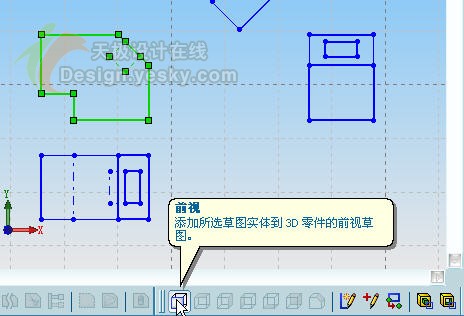

選擇下圖所示的視圖，單擊“2D-3D”工具欄上的“前視”，將其定義為前視圖。
同樣操作方法，將其它幾個視圖分別定義為上視，左視等視圖。
四、定義輔助視圖

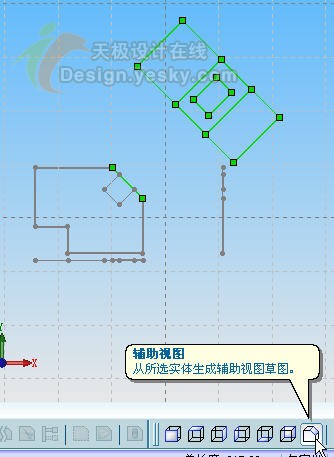

按下圖所示定義輔助視圖，注意必須在另一視圖中選擇一直線來指定輔助視圖的角度。

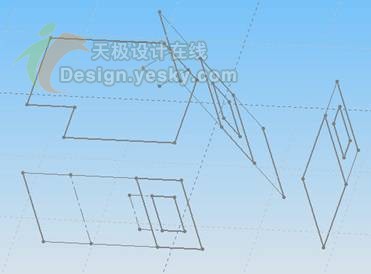

生成的各個視圖如下圖所示，是不是有了立體的感覺？
