DWG圖形的幾種"瘦身"技巧
在CAD設計工作中,設計師經常涉及到圖紙與外部的交流,如果自己設計的CAD圖紙?zhí)蠖沟貌捎绵]件等常見的方式進行傳遞十分麻煩,又或者對方傳給你的CAD圖紙?bào)w積太大而造成你用軟件打開、瀏覽甚至編輯修改的時候速度變的十分緩慢,這都是十分糟糕的事情。所以說,CAD圖紙的大小也是設計工作中不可忽視的一個方面,也許你會說,因?yàn)槲以O(shè)計的這張圖紙里面的內容本身就比較復雜,所以體積較大無法避免,但是我們可以通過中望CAD設計中的一些技巧和功能盡可能的減少圖紙的體積,而又不影響圖紙中的內容,達到"瘦身"的目的。下面就來看看我們有那些"瘦身"技巧吧。

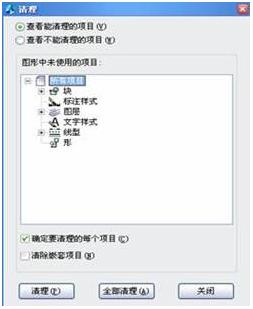

技巧一:PURGE命令。這可能是大家最了解的一個"瘦身"方法。采用中望CAD 2009中的PURGE命令可以把圖形中沒有使用過的塊、圖層、線型等全部刪除,可以達到減小文件的目的。
但是,采用PURGE的功能對圖紙進行"瘦身"的效果非常有限,根據很多設計師以往的經驗,要想達到良好的"瘦身"效果,我們必須通過對圖形本身做一些修改來達到的"瘦身"的目的,方式多種多樣,請看技巧二:
1.消除重線,通常我們在修改圖形的過程中會不自覺的產生很多的重線,我們并沒有去清理,這也是導致CAD圖形體積增大的一個原因。
2.少用復制命令,最好將常用的實體做成圖塊保存起來,當用到的時候選擇插入圖塊就行了,這樣可以頻繁插入幾乎不影響圖紙的大小。因?yàn)榇藭r圖形保存的只是指向該圖塊的路徑而已,從而達到圖紙瘦身的目的。
3.畫圖的時候,盡量少用PL線,多用L線。因?yàn)镻L線本身容量較L線要大。這是一個操作習慣問題,大家應該養成這樣良好的畫圖習慣。
4.統一字體,最好只用到一種或者兩種字型,而且盡量使用autocad的shx字體,不要使用windows下的turetype字體,turetype字體體積比較大的多。

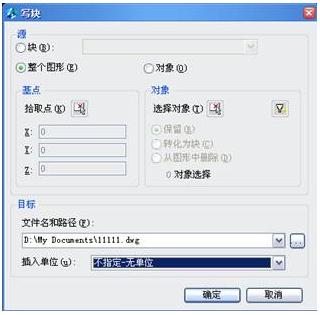

實施了第二步"瘦身"計劃后,如果效果仍然不明顯,沒關系,我們還有技巧三:"WBLOCK"命令。采用中望CAD 2009中的WBLOCK命令,把需要傳送的圖形文件用WBLOCK命令以塊的方式產生新的圖形文件,然后把新生成的圖形文件作為傳送或者存檔。如圖:

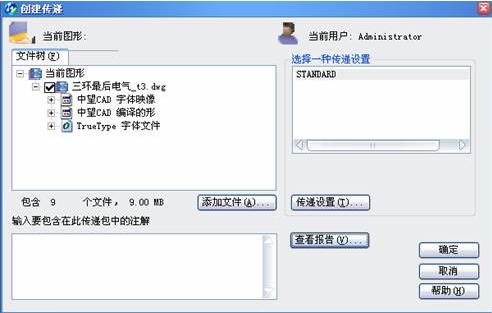

如果實施了上述三個技巧以后仍然達不到我們的要求,那么還有一個技巧,就是利用WINRAR文件的壓縮功能。在傳送DWG文件前,用WINRAR壓縮,效果比較好,幾乎只有原來的40%左右;蛘卟捎弥型鸆AD 2009中的"電子傳遞"功能,它能夠進行智能化的圖紙壓縮處理,壓縮包中不僅包含了DWG文件,而且還可以按照需要打包圖紙中的字體文件和字體映射表,更進一步方便了彼此之間的圖紙交流。如圖:
使用了以上"瘦身"技巧后,相信我們的DWG圖紙一定會變得很"苗條",在當今社會,女性追求以瘦為美的時尚風氣下,我們對DWG文件的"瘦身"也算得上是CAD設計中的另外一種美麗吧。
