在最新的CAD版本中新增了動態塊功能，對于被定義成具有動態縮放效果的動態塊，我們只需拖動圖塊的夾點，就可以輕松實現圖塊的動態縮放。在今天的CAD教程中，我們將以機械設計中常見的檢視口為例，詳細介紹縮放動態塊的方法。

　　在CAD 2014中，縮放動作可以與線性參數、極軸參數以及XY參數進行配對，實現多種動態效果。下面，首先讓我們看一下線性縮放。

　　1、繪制圖形

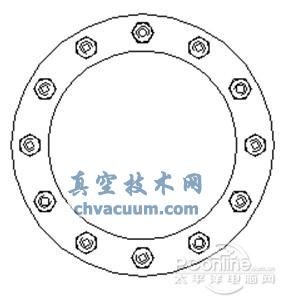

　　在模型空間中完成檢修口的繪制，并定義成塊(如圖1)。

　　2、添加線性參數

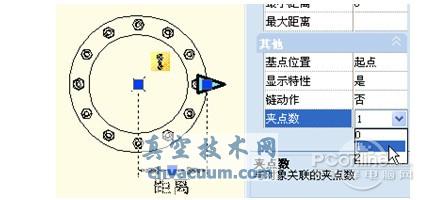

　　進入塊編輯器，添加線性參數。其中，線性參數的第一點取圓心，并將參數的夾點數改為“1”(如圖2)。

　　3、添加動作

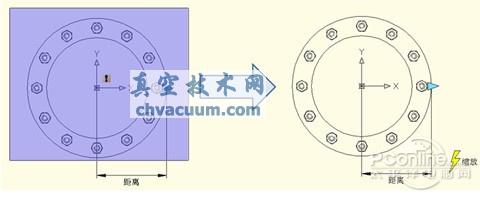

　　單擊動作面板上的縮放動作圖標，為動作指定參數，并將整個檢修口框選為動作的對象(如圖3)。

　　4、測試動態塊

　　退出塊編輯器并插入動態塊，選中動態塊后拖動三角夾點，檢修口隨之縮放(如圖4)。

　　5、精確縮放

　　為線性參數添加值列表，可以實現精確縮放。當然，我們也可以按前述方法為線性參數指定增量和方向。

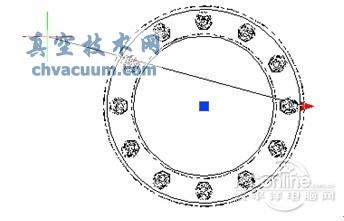

　　除了線性縮放之外，我們還會發現有其它的縮放類型。例如，當我們將檢修口的縮放夾點向圓心的左側移動，也就是線性參數基點的左側移動時，會發現圖塊并沒有發生相應的縮放(如圖5)。

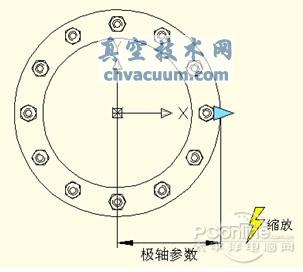

　　出現這種情況的原因是因?yàn)榫�性參數的端點不能越過其基點，所以我們需要將線性參數換成極軸參數，其余操作不變(如圖6)。

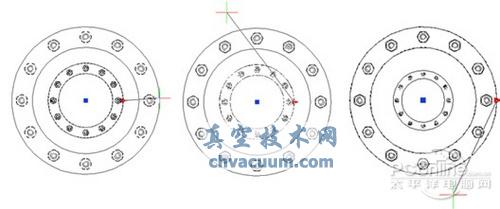

　　接下來，我們退出塊編輯器，再次對檢修口圖塊的夾點進行拖動，可以看到，將線性參數更為極軸參數后，可以通過向任意方向拖動夾點縮放動態塊(如圖7)。
