基于AutoCAD的燃?xì)夤芫W(wǎng)GIS矢量化拼接插件技術研究與實現，提出了一套全新的基于AutoCAD軟件進行燃?xì)夤芫W(wǎng)矢量化工藝中管線拼接的插件技術開發方法。該方法指出了一個全面采用統一軟件過程實施軟件項目的研究方向，采用RUP的規范進行項目管理、運用UML進行業務建模和系統設計、采用面向?qū)ο蠹夹g(shù)進行詳細設計和編碼。通過多個實際項目的應用表明，采用本文提供的插件開發技術和設計思路，研發的矢量化管線拼接軟件系統，能很好地滿足燃?xì)忸I(lǐng)域?qū)�管網GIS的數據管理需求和管線拼接工藝要求，縮短矢量化項目工程周期、降低項目實施成本。

　　引言

　　燃?xì)夤芫W(wǎng)矢量化，是指把傳統紙質的燃?xì)夤芫W(wǎng)信息轉換成矢量數據的數字化處理過程。具體而言，是將紙質燃?xì)夤芫W(wǎng)地圖、管線、管件資料，經過計算機圖形/圖像系統光-電轉換量化為點陣數字圖像，經圖像處理和曲線矢量化，或者直接進行手扶跟蹤掃描后，生成可以為地理信息系統顯示、修改、標注、漫游、計算、管理和打印的矢量地圖數據文件的數字化處理過程。

　　燃?xì)庑袠I(yè)中管網矢量化工程通常是在MapInfo、ArcGIS等大型GIS軟件系統中實施，然而這類軟件系統運行環境要求很高、部署繁瑣、操作復雜、對城市地理信息的依賴性極高，導致矢量化工程無法單機離網獨立實施、難以并行開展，造成燃?xì)夤芫W(wǎng)矢量化工程的項目周期長、成本居高不下、風險難以評估等諸多問題。此外，本可選擇在圖形矢量化軟件如AutoCAD等中進行矢量化工程，然而這類軟件只提供基本的圖形數據管理及簡單的擴展字段，無法適應燃?xì)夤芫W(wǎng)設施復雜的業務數據的保存需求。不僅如此，大型GIS軟件和AutoCAD等矢量化軟件，都沒有符合燃?xì)夤芫W(wǎng)工藝要求的圖形拼接功能。因而長期以來，在燃?xì)夤芫W(wǎng)矢量化工程的圖形拼接方面，一直缺乏符合燃?xì)夤芫W(wǎng)數據管理要求、運行高效、操作便捷、成本適中的圖形拼接軟件系統。

　　1、技術方案分析

　　燃?xì)夤芫W(wǎng)矢量化的實施過程通常分為管網工程繪制、圖形拼接、數據轉換、數據檢查校正等4個環節，上一環節的結果是下一個環境的數量來源，每個環節結束后按照既定的業務規則和質量標準，對該階段成果進行全面檢測，符合數據質量管理標準的階段成果才能進入下一個處理環節，檢查不合格則返回上一環節進行修正和完善。

　　燃?xì)夤芫W(wǎng)GIS矢量化拼接插件，應用于燃?xì)夤芫W(wǎng)矢量化工程的圖形拼接環節，是根據燃?xì)夤芫W(wǎng)工藝規范和接管、碰管和割接的工藝處理要求，定制開發的一套管網圖形拼接軟件，加載前階段繪制的零散的矢量化管線，實現垂直、平行、對碰、交叉、錯位等管線拼接和數據處理;并以圖形數據庫或關系數據庫的方式進行數據存儲。

　　通過對大量燃?xì)夤艿婪植记闆r的深入研究和綜合分析，得出燃?xì)夤芫W(wǎng)管道的位置分布情況有兩兩不相交和兩兩相交兩大類。兩兩不相交有：同在一條直線上、不同在一條直線上、平行錯開、垂直不相交、傾角不相交共5種;兩兩相交有：垂直相交、傾角相交、部分重疊共3種。燃?xì)夤芫W(wǎng)GIS矢量化拼接插件，實現上述8種情況的管線拼接功能，即可將原本孤立、分散的各區域的燃?xì)夤艿乐鹨黄春铣上嗷ヂ?lián)通的、完整的城市燃?xì)夤艿朗噶炕疓IS圖。詳細的管道位置分布情況如表1所示。

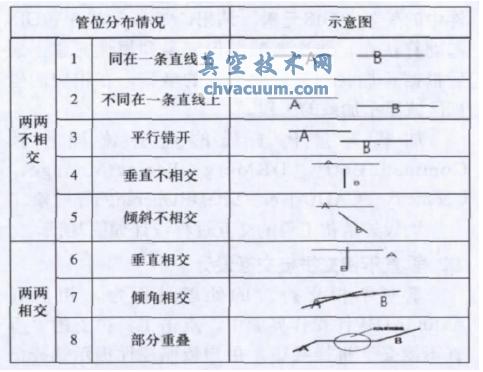

表1 管道位置分布情況

　　鑒于專業的大型GIS系統和單一的矢量化繪圖軟件均不符合燃?xì)夤芫W(wǎng)矢量化的圖形拼接功能，因而采用在矢量化繪圖軟件AutoCAD上進行功能擴展，開發全新的矢量化圖形拼接插件，既滿足燃?xì)夤芫W(wǎng)矢量化數據存儲和管線拼接需求，又保證工程實施的低成本和高效率。

　　燃?xì)夤芫W(wǎng)GIS矢量化拼接插件，在系統架構方面，采用純面向?qū)ο蠹夹g(shù)進行軟件系統的分析、設計，采納統一軟件過程(RUP)的規范來組織軟件項目的開發實施，運用UML進行軟件系統的需求分析、業務建模、邏輯設計。在編碼實現方面，采用Microsoft 的C#語言，以Autodesk開發包作為CAD開發驅動和圖形GIS算法基礎庫，基于AtuoCAD2010版本進行矢量化拼接插件設計和開發。

　　4、結束語

　　通過對燃?xì)庑袠I(yè)管網GIS矢量化工程全面深入的研究，本文闡述了一種全新的燃?xì)夤芫W(wǎng)矢量化工藝中管線拼接的插件研發技術，采用統一軟件開發過程(RUP)組織軟件項目實施，運用UML進行業務建模、需求分析和邏輯設計，全程采用面向?qū)ο蟮姆椒ㄟM(jìn)行架構設計、詳細設計和編碼，成功開發出運行效率高、操作便捷、成本適中的燃?xì)夤芫W(wǎng)矢量化的管線拼接插件。本文闡述的技術方案不僅對燃?xì)夤芫W(wǎng)矢量化軟件系統的開發與實施有切實的指導作用，對GIS領域其他應用軟件的分析與設計都有較大的參考價值。
