AutoCAD2013中文版工作界面詳解

2014-12-19 CAD繪圖教程 CAD繪圖教程

　　為了讓朋友們更好的學習AutoCAD2013中文版，在這里我用AutoCAD2013中文版經典工作界面來講解。

　　AutoCAD2013中文版工作界面：

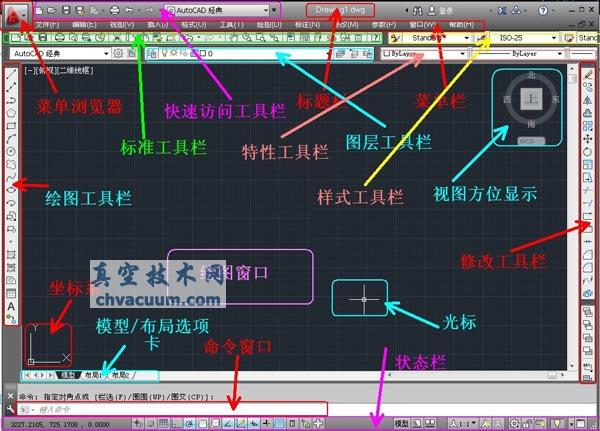

　　AutoCAD 2013中文版的經典工作界面由標題欄、菜單欄、工具欄、繪圖窗口、光標、命令窗口、狀態欄、坐標、模型/布局選項卡、命令窗口、狀態欄、滾動條等組成。

　　1、AutoCAD2013中文版標題欄：

　　用于顯示AutoCAD2013中文版的程序圖標以及當前所操作圖形文件的名稱和右上角的關閉退出AutoCAD2013中文版按鈕。

　　2、AutoCAD2013中文版菜單欄：

　　用其執行AutoCAD2013中文版的大部分命令。單擊菜單欄中的某一項，會彈出相應的下拉菜單。

　　3、AutoCAD2013中文版工具欄：

　　AutoCAD2013中文版提供了很多多個工具欄，每一個工具欄上均有一些形象化的按鈕。單擊某一按鈕，可以啟動AutoCAD2013中文版的對應命令。

　　用戶可以根據需要打開或關閉任一個工具欄。方法是：在已有工具欄上右擊，AutoCAD2013中文版彈出工具欄快捷菜單，通過其可實現工具欄的打開與關閉。

　　此外，通過選擇與下拉菜單“工具”|“工具欄”|“AutoCAD”對應的子菜單命令，也可以打開AutoCAD2013中文版的各工具欄。

　　4、AutoCAD2013中文版繪圖窗口：

　　繪圖窗口類似于手工繪圖時的圖紙，是用戶用AutoCAD2013中文版繪圖并顯示所繪圖形的區域。

　　5、AutoCAD2013中文版光標：

　　當光標位于AutoCAD2013中文版的繪圖窗口時為十字形狀，所以又稱其為十字光標。十字線的交點為光標的當前位置。AutoCAD2013中文版的光標用于繪圖、選擇對象等操作。

　　6、AutoCAD2013中文版坐標系圖標：

　　坐標系圖標通常位于繪圖窗口的左下角，表示當前繪圖所使用的坐標系的形式以及坐標方向等。AutoCAD2013中文版提供有世界坐標系(World Coordinate System，WCS)和用戶坐標系(User Coordinate System，UCS)兩種坐標系。世界坐標系為默認坐標系。

　　7、AutoCAD2013中文版命令窗口：

　　命令窗口是AutoCAD2013中文版顯示用戶從鍵盤鍵入的命令和顯示AutoCAD2013中文版提示信息的地方。默認時，AutoCAD2013中文版在命令窗口保留最后三行所執行的命令或提示信息。用戶可以通過拖動窗口邊框的方式改變命令窗口的大小，使其顯示多于3行或少于3行的信息。

　　8、AutoCAD2013中文版狀態欄：

　　狀態欄用于顯示或設置當前的繪圖狀態。狀態欄上位于左側的一組數字反映當前光標的坐標，其余按鈕從左到右分別表示當前是否啟用了捕捉模式、柵格顯示、正交模式、極軸追蹤、對象捕捉、對象捕捉追蹤、動態UCS(用鼠標左鍵雙擊，可打開或關閉。)、動態輸入等功能以及是否顯示線寬、當前的繪圖空間等信息。

　　9、AutoCAD2013中文版模型/布局選項卡：
