在設計圖紙之前，首先應設置圖形的單位。例如，將繪圖比例設置為1:1，那么所有圖形都將以真實的大小來繪制。圖形單位的設置主要包括設置長度和角度的類型、精度以及角度的起始方向。

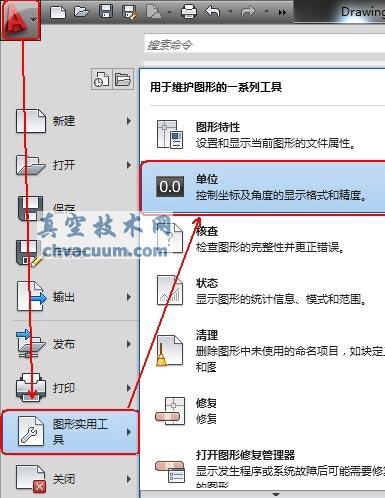

　　1、單擊選擇AutoCAD2013中文版-“圖形實用工具”-“單位”�；蜉斎氩�執行命令UNITS。

　　2、打開AutoCAD2013“圖形單位”設置對話框。

　　【設置長度】

　　在“圖形單位”對話框中的“長度”選項區中，可以設置圖形的長度單位類型和精度。

　　在“類型”下拉列表框中，主要有“小數”、“分數”、“工程”、“建筑”和“科學”五個長度單位選項;在“精度”下拉列表框中，可以選擇長度的單位精度，即小數的位數，最大可以精確到小數點后8位，默認值為小數點后4位。

　　注：我國的AutoCAD2013機械制圖中，長度尺寸一般采用“小數”格式。

　　【設置角度】

　　在“圖形單位”對話框中的“角度”選項區中，可以設置圖形的角度類型和精度。

　　在“類型”下拉列表框中，主要有“十進制度數”、“百分度”、“弧度”、“勘測單位”和“度/分/秒”五個角度單位選項;(十進制度用十進制數表示，百分度以字母g為后綴，度/分/秒格式用字母d表示度、用符號'表示分、用符號"表示秒，弧度則以字母r為后綴。

　　注：我國的AutoCAD2013機械制圖中，角度尺寸一般采用“度/分/秒”格式。

　　在“精度”下拉列表框中，可以選擇角度單位的精度;

　　“順時針”復選框用來指定角度的正方向，如果選中順時針，則以順時針方向為正方向，在默認情況下，以逆時針方向為正方向。

　　單擊“圖形單位”對話框中的“方向”按鈕，彈出“方向控制”對話框，在該對話框中，可以設置角度的基準方向。其中，可以選擇東、北、西或南方向為零度的方向;也可以選擇“其他”單選按鈕，才是“角度”文本框被激活，可在該文本框中輸入零度方向與X軸正方向的夾角數值。也可以單擊對應的“角度”按鈕，從繪圖屏幕上直接指定。

　　【設置插入比例】：

　　在“圖形單位”對話框中的“插入比例”選項區中，用戶可在“用于縮放插入內容的單位”下拉列表框中選擇用于縮放插入內容的單位。

　　注：設置繪圖單位后，AutoCAD2013中文版在狀態欄上以對應的格式和精度顯示光標的坐標。
