在CAD中要想快速、準確地完成對圖形的標注，首先繪圖時要精確，其次要合理設置標注樣式，最后就是需要了解標注相關命令和特性。

　　之前介紹了標注樣式的基本設置方法，為了讓大家可以更好地使用標注，這里再介紹一下正版CAD中標注相關的命令和一些特性。

一、標注相關的命令及快捷鍵

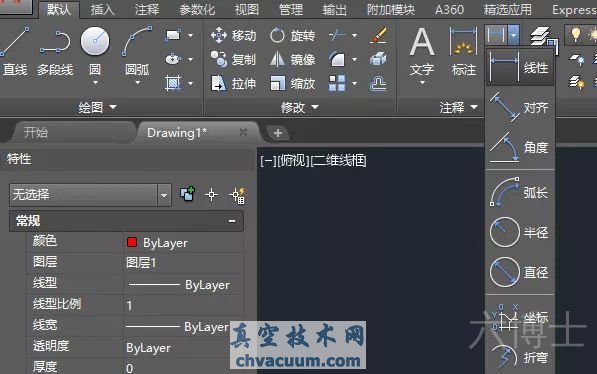

　　CAD提供了二十多種標注相關的命令，常用的有線性標注、對齊標注、半徑標注、角度標注、引線標注等，常規的操作是到命令面板或菜單工具欄中去調用這些命令，如下圖所示。

　　很多人為了提高操作效率，直接使用標注命令快捷鍵。下面將標注的常用命令給大家介紹一下，同時也將快捷鍵給列一下。如果有興趣的話，可以記一下快捷鍵，只需記住你常用的那幾個就可以。

　　標注樣式：打開標注樣式對話框，創建或修改標注樣式，命令名：DIMSTYLE，快捷鍵D。

　　線性標注：創建水平或豎直的長度標注，命令名：DIMLINEAR，快捷鍵DLI。

　　對齊標注：創建與圖形方向平行的長度標注，命令名：DIMALIGNED，快捷鍵DAL。

　　弧長標注：標注圓弧的長度，命令名：DIMARC，快捷鍵DAR。

　　坐標標注：標注點的X軸或Y軸的坐標值，命令名：DIMORDINATE，快捷鍵DOR。

　　半徑標注：標注圓或弧的半徑，命令名：DIMRADIUS，快捷鍵DRA。

　　直徑標注：標注圓或弧的直徑，命令名：DIMDIAMETER，快捷鍵DDI。

　　角度標注：標注兩條線之間的角度，命令名：DIMANGULAR，快捷鍵DAN。

　　折彎標注：用折彎方式標注比較大的半徑值，命令名：DIMJOGGED，快捷鍵DJO。

　　圓心標記：標記圓心的位置，命令名：DIMCENTER，快捷鍵DCE。

　　基線標注：選擇一個基準標準，以此標注的一側為基點，連續標注選擇前的尺寸。命令名：DIMBASELINE，快捷鍵DBA。

　　連續標注：選擇一個基準標注，連續標注相鄰選取點之間的尺寸，命令名：DIMCONTINUE，快捷鍵DCO。

　　形位公差：標注機械的形狀和位置公差，命令名：TOLERANCE，快捷鍵TOL。

　　快速引線：創建引線及相關注釋內容，早期版本使用的引線形式，命令名：QLEADER，快捷鍵LE。

　　多重引線：新型的引線形式，可以設置多重引線樣式，可以對引線進行合并、對齊操作的。命令名：MLEADER，快捷鍵MLA。

　　快速標注：可以框選多個圖形對象，直接對這些圖形的進行連續、基線、半徑、直徑的標注，也可以框選多個標注，修改標注的形式，例如將連續標注改成基線標注，命令名：QDIM。

　　編輯標注：可以編輯標注文字的內容或設置文字的旋轉和傾斜角度，此命令的選項被分解成了菜單中的幾個單獨命令，如傾斜、對齊文字。命令名：DIMEDIT，快捷鍵DED。

　　編輯標注文字：可編輯標注的文字或其他文字，命令名：DDEDIT，快捷鍵ED。高版本CAD直接雙擊標注文字即可激活此命令。

　　標注替代：替換標注系統變量，設置要替換的標注系統變量名和值，然后選擇標注進行修改，這個需要對標注相關系統變量比較了解，命令名：DIMOVERRIDE，快捷鍵DOV。

　　標注檢驗：添加和刪除于標注關聯的檢驗信息，命令名：DIMINSPECT。

　　標注間距：調整線性標注和角度標注之間的間距，命令名：DIMSPACE。

　　標注不關聯：讓關聯的標注變成不與圖形關聯。命令名：DIMDISASSOCIATE，快捷鍵DDA。

　　標注重關聯：讓標注重新與圖形關聯，命令名：DIMREASSOCIATE。

二、什么是標注關聯，如何控制?

　　在CAD中標注后調整圖形，標注會自動更新，這就是因?yàn)闃?biāo)注跟圖形之間存在關聯的關系，這就是標注關聯。但要想讓標注與圖形關聯，標注的時候必須捕捉圖形上的點，或者直接選擇對象。

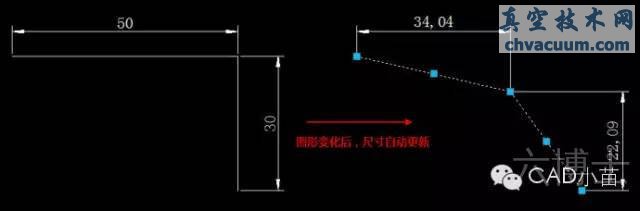

　　如捕捉一條直線的兩個端點或直接選擇直線進行標注時，當你拖動直線的夾點改變直線的長度時，標注會自動跟隨變化。

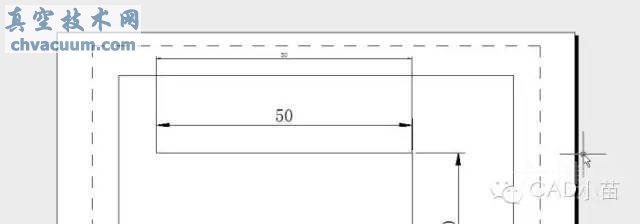

　　除此以外，如果在布局空間標注視口中的圖形話，如果通過選擇對象或捕捉點來標注的話，標注關聯可以使圖紙空間的標注值與模型空間的標注值一致，對于一些經常使用布局并在布局空間進行尺寸標注的設計師來說也比較方便。

　　標注是否關聯可以用變量來控制，變量是dimassoc，在命令行輸入變量名，回車，就可以查看當前的設置值，并可以重新設置成新的值。dimassoc有0,1,2三個值，這三個值的作用如下：

　　設置為0時，新建的標注是散的。如果你標注完后發現標注不是一個整體，就應該想到dimassoc的值可能被設置為0了

　　設置為1時，標注是整體，但不關聯。

　　設置為2時，標注關聯。

　　注意：當在布局的圖紙空間中標注視口內圖形時，要想關聯，必須用捕捉或選擇對象進行標注，否則關聯關系無法建立。除此以外，如果在圖紙空間中標注完后，雙擊視口進入模型空間調整圖形的話，標注應該可以跟隨更新，如果是縮放視圖，相當于改變了視口的比例，圖紙空間的標注是不會自動更新的，但關聯關系還在，如果你此時調整圖形，標注就會更新。

　　要想弄清楚這個變量的作用也很簡單。在空?qǐng)D里畫幾個簡單的圖形，分別將dimassoc設置成0,1,2，然后在模型空間和布局空間分別標注一下，在不同情況下拖動圖形的夾點改變圖形尺寸，觀察不同條件下的效果。

　　除了通過變量控制外，CAD中還提供了取消關聯和重新關聯的命令，我們可以選擇性對個別標注的關聯進行處理。

三、為什么標注上顯示一個感嘆號?

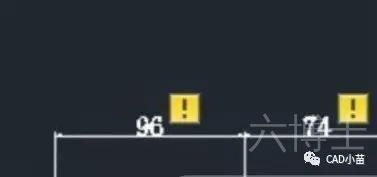

　　很多遇到過這個問題，標注上出現了一堆感嘆號，如下圖所示。

　　如果設置標注不關聯，或者在標注時并未選取關聯的圖形或圖形特征點，標注就是不關聯狀態。即使是關聯的標注，如果我們單獨移動了標注，或者刪除了與標注關聯的圖形，也會變成非關聯標注。

　　AUTOCAD可能是從2013版開始增加了一個注釋監視器的功能，打開注釋監視器后，圖中非關聯的標注上就會先一個黃色帶感嘆號的圖標。

　　知道了原因，想讓圖中不顯示感嘆號就變成很簡單了。有兩種選擇：一種是直接將注釋監視器關閉掉，一種就是讓標注重新關聯。

　　上面簡單介紹了一下標注相關的一些命令和標注的一個重要特征：關聯，希望能幫助大家能更好、更快地完成圖紙標注。其實掌握這些功能和特性并不難，比較難掌握的還是如何設置標注樣式中一些比例和參數。
