晚上的駕駛體驗與汽車大燈密切相關，當今的各類汽車品牌愈發重視車燈零部件的更新?lián)Q代，其設計標準和要求也在不斷提升，因此企業需選用專業的CAD設計軟件來確保產品的設計效率與質量。在車燈零部件反光碗的設計中，工程師會用三維軟件先繪制好零部件模型，標注好尺寸后,再轉到二維CAD中進行后續的布局注釋、設置圖框等系列工作。所以一款能與三維CAD軟件兼容、具備強大的標注、出圖功能的二維CAD專業軟件，是幫助工程師提高工作效率的關鍵。

　　之前，我們已經介紹過如何用中望3D繪制反光碗。本期，將會介紹用中望正版CAD機械版，快速輸出符合生產車間要求的車燈反光碗工程圖紙的三個訣竅，快來一起看看吧!

車燈反光碗的布局圖

技巧一：快速自定義圖幅

　　當我們?cè)谥型?D完成模型及工程圖后，將反光碗工程圖導出為DWG的格式，然后就可以用中望CAD機械版打開，進行相應標注操作。

　　要標注反光碗工程圖紙，第一步須設置圖幅。中望CAD機械版除了提供主流繪圖標準規范外，還支持每個企業根據自身實際需求定制專屬的圖幅，并且能夠同步到公司內部每一位設計師的電腦上。這有助于企業統一設計規范，減少重復操作的時間成本。

　　我們僅需輸入“TF”命令即可啟動“圖幅設置”功能，反光碗的圖幅樣式一般選擇GB(國標), A2(大小)，然后再把標題欄、附加欄，代號欄等都選上，選后即可進入圖紙進行編輯。譬如在標題欄里，我們可以把常用的材料PC填上，命令零件為“反光碗”，再填上公司名稱及對應的審核人員等相關信息，填寫后即可保存為自定義圖幅模板，以便后續統一使用。

　　值得一提的是，若遇到個人電腦上的設置變動或者被誤刪等極端情況，我們也可調用同事電腦圖幅的設置(默認地址為ZWSoftzwcadm�1zh-CNTemplate)，快速將軟件恢復到企業標準的狀態，而無需重新逐一手動恢復。

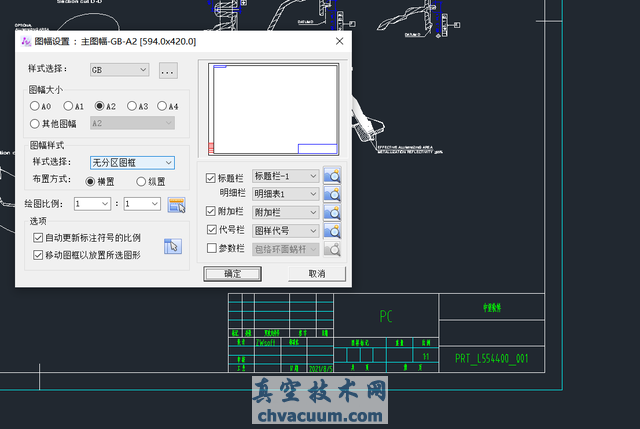

為反光碗創建自定義圖幅

技巧二：表格功能完成高效標注

　　圖幅添加完畢后，接下來我們需添加和完善反光碗的圖紙信息。中望CAD機械版改進了表格導入編輯功能，工程師可直接從外部Excel或WPS表格中復制表格并進入繪圖區粘貼，隨后對表格進行編輯，無需在繪圖區內繪制。另外，軟件還支持表格數據鏈接功能，實現中望CAD內與外部表格數據雙向同步更新，真正搭建起中望CAD和外部表格的橋梁。

　　這兩個表格功能都能幫助工程師更高效完成標注工作。例如在車燈反光碗圖紙中，我們常需用到有關拔模軸注釋的表格，這時我們可以巧用表格的數據鏈接，隨著后期反光碗拔模軸的修改，實現在內外表格中相關數據的同步修改。此外，通過快捷鍵“T”進入多行文字的編輯，你可以快速完成車燈反光碗圖紙常用的技術要求表格標注。你還可以將拔模軸注釋和技術要求的表格做成模板，在后續同一類的產品中直接調用表格數據。

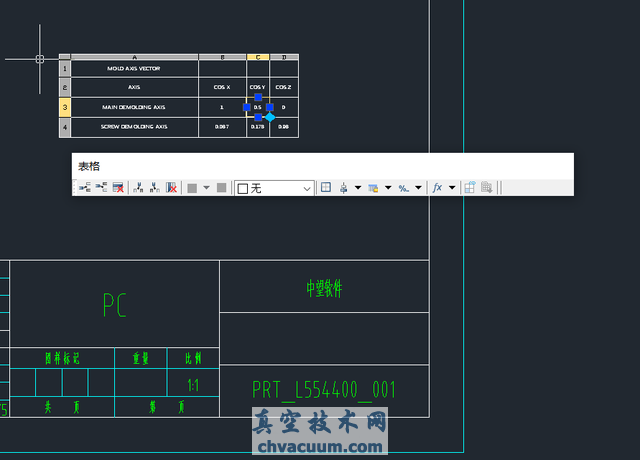

為拔模軸添加表格注釋

添加技術要求表格注釋

技巧三：善用智能化工具進行快速輸出

　　完成全部的注釋之后，我們就可以進行“出圖”操作，將反光碗圖紙打印或輸出為pdf等其他文件格式，讓設計成果得到最終體現。在中望CAD機械版中，你可以借助內置的PDF打印機功能，直接進行反光碗圖紙的PDF格式輸出，而無需借助插件。

　　在實際出圖過程中，如采用手動方式，我們只能逐張打印。而借助“自動排版”和“智能批量打印”功能，可實現一次性輸出同一文件下的多個圖幅圖紙。同時，軟件根據實際需要能自動識別圖紙比例、放置圖紙、旋轉圖紙，紙張位置的利用率成倍提高。

　　此外，通過強大的API接口，企業可將軟件與PLM、ERP等系統集成，實現設計數據同步交互，方便企業數字化管理。

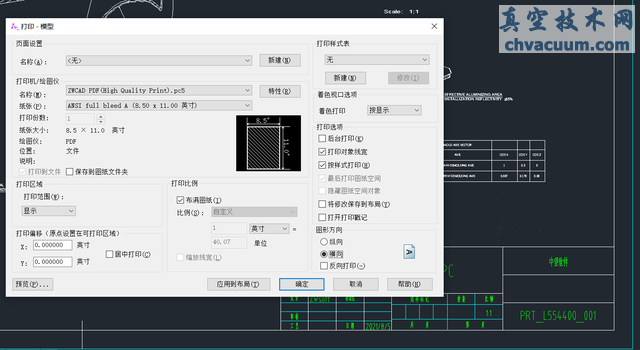

智能批量打印反光碗圖紙

　　至此，已經完成了車燈反光碗模型的出圖。車燈零部件設計是一個復雜的過程，要同時考慮美觀、照明功能、耐用度等一系列因素。而借助中望CAD機械版專業的圖幅創建、注釋和出圖功能，我們能快速完成車燈反光碗工程圖紙的輸出工作。
