1、概述

　　在傳統的壓力儀表、壓力變送器的檢測調校中，主要采用的是活塞式壓力計以及為校準壓力變送器所使用的電流表和供給變送器的2 4 V直流電源。在這種傳統的調校過程中主要存在以下問題: ①因?yàn)榛钊麎毫τ?jì)一般都比較重和要求平穩的工作臺面， 故此只能將其安放在檢測室內使用， 這對于在現場需要調校的儀表帶來極大的不便。②校準壓力變送器過程中，在使用活塞壓力計的同時，還將需要 24V直流電源及精度較高的電流表， 造成多次接線，操作較為縈雜. ③由于活塞壓力計是采用操作技術人員用肉眼看工作線的方式， 故此就不可避免地造成視覺上的誤差， 由于操作技術人員技術水平的差異， 有可能換一個操作人員便得到完全不同的檢側數據。

　　針對上述在壓力表及壓力變送器調校過程中存在的問連， 天津市國力電子有限公司在天津市計t技術研究所的指導幫助下， 翻版國外有關技術， 經過多年研制開發，生產出了GL32A數字式壓力校驗儀。

　　此產品可廣泛應用于石油、 化工、 鑰鐵、 科研等行業，經過多年在石化、 鑰鐵等行業的使用， 收到了 極好的效果，其便捷的特性已在國內許多行業用于壓力表、壓力變送器校驗的部門得到了 廣泛的應用。本文主要介紹的是G L 3 2 A型數字式壓力校臉儀的技術特點以及在石化、鋼鐵等部門的應用。

2、GL32A型數字式壓力校驗儀的主要性能及特點

　　為方便現場儀表的調校，GL32A型數字式壓力校驗儀設計為手持式機殼. 雙五位液晶顯示器， 采用內 部充電電 池和外接2 2 0 V交流電兩種供電方式， 這樣可方便地用于在沒有電鉚的檢側現場。

　　2.1、GL32A的主要功能為:

　　2.1.1壓力檢測功能:壓力量程廣泛:有從0-1 kPa到 16kPa的微壓量程，有從0 -20kPa到2M Pa的普通壓力量程。有從0-2.5MPa到30M Pa的高壓量程。測量精度適宜:精度有0.1%和0.05%。

　　2.1.2多用表功能:在多用表上設計有直流電流測量和直流電壓測量，量程分別為:

　　2.1.2.1 直流電流測量:0-±20 mA及0-±200mA兩檔，其精度都為0.05%。

　　2.1.2.2 直流電壓測量: O-±20V及0-±200V兩檔，其精度都為0.05%。

　　2.1.3、儀器設置了為現場被測儀表提供24V電源端子，極大地方便了被檢測儀表的供電。

　　2.2 、GL32A的主要特點為:

　　2.2.1 本儀器是集壓力測量、直流電壓、直流電流測量于一體的儀器，真正做到了一表多用。

　　2.2.2 本儀器可為被測傳感器及變送器提供其所需的2 4 V電源。

　　2.2.3 本儀器采用4 1/2 液晶顯示器，可較大地節省機內充電電池的電能，并且具有單位及狀態提示。

　　2.2.4 本儀器設計為雙顯示器，可同時顯示壓力信號及電信號，使用極其方便。

　　2.2.5 為方便壓力測: t 時的讀數，本儀器設計有測t數據的保持功能。

　　2.2.6 本儀器設計為外接220V交流電和機內充電電池兩種供電方式， 在電池充電上設計有自動充電控制。

　　2.2.7 本儀器采用手持式機殼，輕觸按鍵，做到了體積小，重t輕.更方便于現場使用。

3、GL32A型數字式壓力校臉儀在現場中的使用

　　3.1、多用表的使用

　　使用GL32A的多用表功能可非常方便地側量直流電流和直流電壓信號， 現以側t現場調節器等儀表為例，其接線如下( 見下頁圖1 )

　　當測量4-20mA輸出時， 按下GL32A的mA測量鍵，此時在GL32A的顯示器上便準確地顯示調節器等所測量?jī)x表的電流輸出值。

　　當測量1-5V輸出時， 按下GL32A的V測量鍵，此時在GL32A的顯示器上便準確地顯示調節器等所測量?jī)x表的電壓輸出值。

　　3.2、壓力校驗

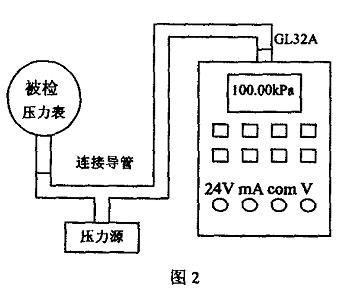

　　3.2.1、壓力表的校驗:其接線圖見圖2:

　　將壓力源輸出的壓力用輸入導管將GL32A頂端的壓力輸入口連接， 并將此壓力輸入到被校準的壓力儀表上，在不給壓力的情況下。調整GL32A頂端的壓力調零旋扭，使GL32A的壓力顯示為“00000” ,此時被校準的壓力表的指針應指向“ 0 ”。然后， 按壓力檢定規程的規定使壓力源輸出一定的壓力， 被校準壓力表的指針指示的壓力值應與GL32A所顯示的壓力值一致，否則，應調準壓力表使其GL32人的顯示一致。

3.2.2、壓力變送器的校驗

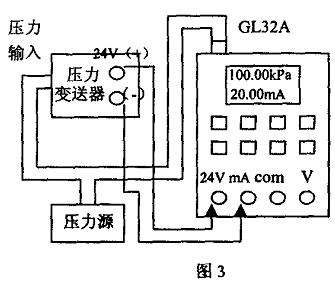

　　其接線見圖3 :

　　如同校準壓力表一樣， 將壓力渾與壓力變送器及GL32A連接好，用導線將GL32A的24 V輸出(24V端子做為高端， m A端子做為低端) 與壓力變送器的24V供電端連接， 在不給壓力的情況下，調整GL32A頂端的壓力調零旋扭。使GL32A顯示壓力的顯示器為“00000”。按下GL32A的“ 24V”和 “mA輕觸鍵，此時在GL32A的顯示器上有 “P”顯示，證明此時在GL32A的" 24 V”和“mA”端子上已有24V輸出，它即可為壓力變送器供電，此時的GL32A顯示器的下行顯示的是變送器的電流輸出， 此時它應為“4.000mA”，若此值偏離，應調整壓力變送器，使其顯示為“4.000mA”。給定壓力變送器的滿量程壓力值，如變送器的滿量程為100kPa ,即加壓，使GL32A的壓力顯示為，“100.00kPa”，此時GL32A的下行顯示應為20. 00mA ，若偏離， 則調整變送器，使其顯示為20.00mA。 然后， 依次在20 kPa, 40kPa,60kPa,  80kPa ，各點進行校準，看是否其輸出分別為:7.2mA,  10. 4mA, 13.6mA, 16.8mA 。 據此即可判定壓力變送器的準確性。

4 、小結

　　通過在天津石化、 鞍山鋼鐵公司、 唐山鋼鐵公司等較大企業的應用，使用GL32A型數字式壓力校驗儀在現場對各種壓力表及壓力變送器的校驗. 取得了較好的效果。 它提高了校臉的速度， 節省了操作工人的勞動強度， 尤其對現場出現的儀表故障實現了快速判定、快速檢修，可以說，采用GL32A型數字式壓力校驗儀也間接地取得了經濟效益。

　　根據一段時間的應用，我們覺得在選擇及使用GL32A型數字式多功能校準儀時應注意以下事項:

　�、龠x擇GL32A的壓力量程要合理。如當要校準的壓力變送器為100kPa其精度為0.5%時， 所選擇的GL32A如果精度為0.1%時其最程應盡魷接近100kPa，最多不應超過160kPa,即應計算里值傳遞是否合理。否則，校準結果將存在差異。

　　②要注憊在技準過程中的壓力給定值， 即最大給定的壓力值不得超過GL32A滿最程的3倍，否則，容易損壞GL32A的壓力傳感部分，這將會造成較大的損失。

　�、墼跍y(cè)量直流電流、 直流電壓信號時. 不能將超過GL32A測量量限的信號接入， 否則， 將會將GL32A損壞。

　�、墚�(dāng)G L32A出現低電壓指示時， 應及時為GL32A充電，否則會影響其測量的精度。
