為了提高真空斷路器的開斷性能，本文設計一種新型1/2 匝真空滅弧室線圈式縱向磁場觸頭結構，并對其縱向磁場分布特性進行分析。利用有限元方法建立三維結構模型并仿真，在電流分別處于峰值和電流過零時，得出靜觸頭表面、開距中心平面和動觸頭表面上的縱向磁場分布以及縱向磁場的滯后時間；縱向磁場在觸頭表面與開距中間平面比較均勻，縱向磁場在靜觸頭面的最大值為0.782 T，縱向磁場在動觸頭面的最大值為0.442 T，滯后時間為0.897 ms，導體電阻為28.25 μΩ；新型結構新型觸頭結構具有較強的縱向磁場，電流過零后的剩余磁場小、滯后時間短，且溫升較小。

　　由于真空介質的優異絕緣與開斷特性，真空斷路器在電力系統中尤其是在中壓領域得到廣泛的應用^[1~2]。真空滅弧室作為真空斷路器的關鍵部件對真空斷路器的性能指標起著十分關鍵的作用，而真空滅弧室觸頭間斷口的磁場控制技術（特別是縱向磁場控制技術） 是提高真空滅弧室極限開斷電流一項關鍵技術，它將關系到真空滅弧室開斷電弧是否在較高的開斷電流下仍然保持其擴散狀態，這對真空滅弧室的分?jǐn)嘈阅芫哂惺�分重要的影響。因此，性能�?yōu)良的真空滅弧室縱向磁場觸頭的結構設計備受研究者的關注^[3]。

　　傳統對稱式^[4~5]縱向磁場觸頭結構的動、靜觸頭各具有一個(縱向磁場)線圈，該線圈不僅用于產生所需的縱向磁場外，還作為主回路的一部分承載主電路工作電流的任務。為了保證斷路器觸頭閉合導通工作電流時的觸頭溫升不超過其最高極限允許溫升，線圈必須具有足夠大的導電截面積，此外還必須具有一定的機械強度，以保證觸頭承受閉合過程的沖擊。這就導致動觸頭的質量和體積的增加，這不利于動觸頭開斷速度的提高。新型的縱向磁場觸頭的設計克服了以上的問題，有利于斷路器的開斷。

1、新型1/2 線圈結構的設計模型

　　本設計的基本理念是簡化動觸頭的結構，提高斷路器的開斷速度，增大斷路器的開斷容量。同時又要保證滅弧室內產生的磁場均勻并且磁場強度滿足斷路器的設計要求。

　　圖1 所示為新型縱向磁場觸頭結構模型示意圖，圖中顯示的是一條電流路徑。設計思想是：靜觸頭具有兩層線圈，并以串聯方式相連接，而動觸頭側沒有任何線圈。由于靜觸頭是固定不變的，因此靜觸頭量的增加不會影響觸頭的開斷速度，而動觸頭側沒有任何線圈，因此減小了動觸頭側的質量，從而使得動觸頭能夠快速的斷開與閉合。因此, 滅弧室斷口間的縱向磁場僅由靜觸頭側線圈產生。其中靜觸頭面開有4 個槽，用來減小渦流，以保證電流過零后有較小的剩余磁場�？梢钥闯觯�該新型縱向磁場觸頭結構的動觸頭結構大為簡化，機械強度得以加強，質量減小，有利于提高觸頭開的斷速度。

　　滅弧室內的電流路徑如下：電流經靜導電桿和拐臂流向兩個串聯的線圈，經過突起(線圈與觸頭之間的連接部分) 進入靜觸頭，再經電弧流向動觸頭與動導電桿。

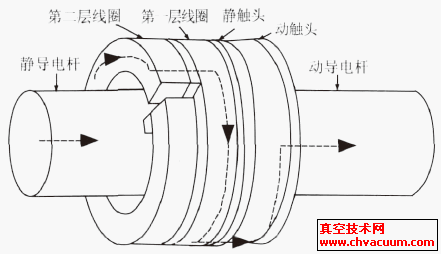

圖1 1/2 匝不對稱式縱向磁場觸頭結構

6、結論

　　本文設計一種新型的1/2 線圈縱向磁場觸頭結構的真空滅弧室，并對其利用有限元方法進行三維仿真分析，分析結果如下：

　�。�1）當電流為峰值時，縱向磁場在靜觸頭、觸頭間隙中間平面和動觸頭表面的分布相近，分布較均勻且場強大部分占平面的面積較大；場強分布規律為：靜觸頭表面大于觸頭間隙中間平面大于動觸頭表面；三種結果的三維分布都為平頂峰狀，即平面中間的大部分區域縱向磁場分布均勻且場強大。

　�。�2）在電流過零時，剩余磁場在中心部分較大，靠觸頭邊緣剩余磁場迅速下降�？v向磁場的滯后時間在觸頭間隙中間平面沿X 軸路徑的分布，也對應于縱向磁場的分布，可以看出成“幾”字狀分布，在平面中心滯后時間相對較大，靠近平面邊緣滯后時間較小。同時，導體電阻值比較小，即溫升較理想。

參考文獻

　　[1] 劉志遠,王仲奕,張炫, 王季梅. 線圈式縱向磁場真空滅弧室磁場特性[J]. 電工技術學報, 2007, 22 (1):47- 53.
　　[2] 郝建成,楊嘉祥,王新掌,上官霞南.126KV 真空滅弧室1/2 線圈縱磁觸頭三維磁場仿真[J].中國電機工程學報,2007(18):83- 88.
　　[3] 郝建成, 上官霞南, 楊嘉祥.126KV 真空滅弧室1/3 線圈縱磁觸頭三維渦流仿真[J].哈爾濱理工大學學報,2007(3):91- 94.
　　[4] 王仲奕,劉志遠,王季梅等.五種縱向磁場真空滅弧室觸頭磁場特性分析比較[J]. 電工電能新技術, 2006,25(7): 21- 26.
　　[5] Fenski B, Lindmayer M. Vacuum Interrupters with Axial Field Contacts 3- d Finite Elements Simulation and Switching Experiments [J]. IEEE Transactions on Dielectrics and Electrical Insulation, 1997,4（4）:407- 412.
　　[6] 西門子真空開關管有限公司譯稿. 真空滅弧室縱向和橫向磁場觸頭及其優化應用[J]. 華東電力，2001,(12)：69- 71.
　　[7] 劉志遠,王仲奕,王季梅,等.杯狀縱磁觸頭縱向磁場滯后時間研究[J].高壓電器,2004,(4):87- 90.
