溶膠-凝膠法制備氮化鋁AlN粉體

2009-12-01 馬艷紅中國鋁業股份有限公司鄭州研究院

　　AlN氮化鋁是Ⅲ-V族半導體化合物, 其晶體是以[AlN₄]四面體為結構單位的共價鍵化合物。25℃時晶格常數α0=3.1127,c0=4.9816,屬六方晶系,如圖1 所示。

　　AlN材料具有熱導率高(是Al₂O₃材料的8～10 倍) 、高溫電絕緣性好、介電性能好、熱膨脹系數低(4.4 ×10 - 6 ℃- 1 ) ,與單晶硅相近,比Al₂O₃ ,BeO還要低,耐熱沖擊電阻高、高溫下材料強度大、硬度高、無毒等優異的性能,從而在諸多領域中得到廣泛應用。

AlN晶胞結構圖

圖1 　AlN晶胞結構圖

　　在國際上用于混合集成電路(HIC)、微波集成電路(MIC)、電力電子模塊(GTRM、IGBTM)、激光二極管(LD)、坩堝、刀具材料等領域。尤其是它的熱膨脹與半導體硅材料相匹配并且無毒性、是較
理想的電子半導體封裝所用的支撐散熱材料,以取代BeO 等毒性大的材料,被認為是下一代半導體基片和電子器件封裝的理想材料。目前AlN的合成方法主要有以下幾種: 鋁粉直接氮化法、碳熱還原法、氣相反應法、裂解法、等離子體法、電弧熔煉法、自蔓延高溫合成法、微波合成法,前兩種方法已經應用于工業化大規模生產,其中鋁粉直接氮化法為強放熱反應,反應不易控制,反應過程中放出的大量熱易使鋁形成融塊,造成反應不完全,難以制備高純度、細粒度的產品。相比較而言,碳熱還原法制備的氮化鋁粉末純度高、性能穩定、粉末粒度細小均勻、成形和燒結性能良好。而在制備氮化鋁前驅體時溶膠-凝膠法又以成分易分布均勻、顆粒細小勝過固相混合法。

　　本文采用溶膠-凝膠工藝,以鋁鹽與有機碳源混合,在一定溫度及PH值下凝膠化,在高溫下,干凝膠中的鋁鹽與有機碳源均發生化學分解,從而可以制備出分子水平均勻的鋁源與碳源的混合物,由于分解后鋁源與碳源均為非常細小的顆粒,同時混合的非常均勻,因此可以在較低的溫度下發生氮化反應,具有制備工藝簡單,氮化溫度低,AlN轉化率高,無雜相,含氮量高等特點。

1、實驗

1.1、實驗原料

　　硝酸鋁、有機碳、聚乙二醇、尿素、氨水均為分析純。

1.2、實驗儀器

　　冷凍干燥機,DTY21SL型(北京古生代粉體科技有限公司);真空碳管爐,定做;脫碳爐,KSY-12-16型(上海電爐廠) 。

1.3、實驗方法

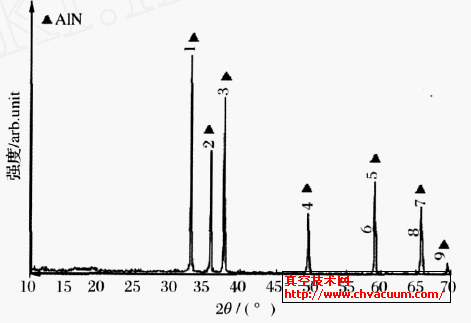

　　首先將硝酸鋁、有機碳、聚乙二醇等置于燒杯中,其中硝酸鋁與有機碳源的摩爾比為3,聚乙二醇的加入量為總量的5 ‰,然后加入去離子水溶解,將燒杯放入75℃恒溫水浴鍋中,加入一定量的尿素,邊攪拌邊滴加稀氨水溶液以獲得氧化鋁溶膠體,然后升高溫度蒸發掉大部分的水分,得到的凝膠體進行冷凍干燥,形成AlN 前驅體,將其放入密閉的真空碳管爐中,邊抽真空邊升溫,使前驅體中的有機物在無氧存在的情況下逐漸脫去水并炭化,與氫氧鋁分解生成的氧化鋁形成混合均勻且疏松多孔的物質,通過控制氮?dú)饬魉偌安粩嗌郎?最終在1550℃氮化得到含碳的AlN ,然后用脫碳爐于還原氣氛下800 ℃脫碳,即得到AlN 粉體,然后對樣品做粒度、XRD、SEM 等檢測其物理化學性能。

1.4、分析儀器

　　掃描電子顯微鏡(J SM - 6360LV 日本電子公司) 、X2射線儀(X’Pert MPD Pro 日本電子公司) ,激光粒度分析儀等。

1.5、實驗過程

　　實驗過程中所發生的化學反應如下:在溶膠-凝膠階段,主要發生尿素的水解反應與鋁鹽的水解反應:

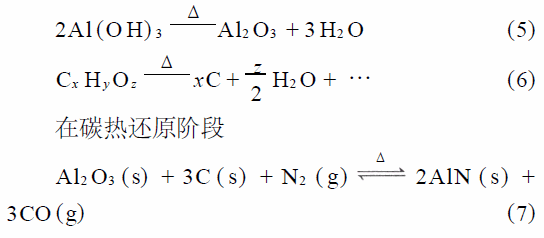

　　從式(1)～式(4) 可以看出,尿素?zé)岱纸獾倪^程就是形成氫氧化鋁的過程,同時溶解在水中的有機化合物被均勻地固定在了氫氧化鋁周圍。在燒結階段主要發生鋁膠與有機物的分解反應如式(5),式(6),其中式(6)為不完全的氧化反應,可以生成很多種化合物,諸如短鏈的烷烴等。經過燒結,在溶膠-凝膠階段固化在凝膠中的有機化合物變成了很細小的單質碳。
