NiO/YSZ凝膠注模工藝流變特性研究

2009-12-04 李偉 中國礦業大學(北京) 燃料電池研究中心

  用水基凝膠注法制備固體氧化物燃料電池( SOFC) 陽極材料NiO/YSZ是目前的研究熱點之一。本文研究了凝膠注模工藝中固相含量、分散劑和pH值對NiO/YSZ陶瓷料漿流變性質的影響。結果表明,NiO/YSZ水基料漿為假塑性流體;當pH=9、分散劑用量為0.012g/ml 、固相含量為45%(體積比) 的NiO/YSZ水基料漿,穩定性好,滿足澆注成型工藝要求,適合成型SOFC陽極材料NiO/YSZ。

  固體氧化物燃料電池(SOFC) 由于具有能量轉換率高、燃料可選范圍廣、不需用貴金屬催化劑以及全固態結構帶來的操作方便等優點而被認為是一種很有發展前途的新能源技術。Ni/YSZ ( YSZ代表組成為8% Y2O3 (摩爾比和92%ZrO2 ) 是目前SOFC中使用最廣泛的陽極材料,它具有成本低、電導率高,以及在還原條件下高活性等優點 。其中ZrO2的作用其一是作為Ni 顆粒的支撐基體,其二是調節熱膨脹系數與YSZ電解質材料相匹配,其三是提供從電解質到Y(jié)SZ ,Ni/YSZ和燃料氣體三相交接處的離子傳遞通道 。因此,Ni顆粒的前驅體NiO在YSZ中的分散即材料的均勻分散至關重要。

  凝膠注模成型工藝是20世紀90年代初美國橡樹嶺國家重點實驗室Mark A1 Janney 教授等提出的。它首次將傳統陶瓷工藝和聚合物化學有機結合起來,開創了在陶瓷成型工藝中利用高分子單體聚合成型的技術。該工藝制備的材料具有精確的尺寸公差、光滑的表面和均勻的微觀結構。凝膠注模成型工藝首先將陶瓷粉體分散于一定濃度的預混液中,球磨,得到高固相含量的懸浮液。懸浮液經過引發劑引發,固化干燥,燒結得到陽極材料。在該工藝中,高固相含量、低粘度、穩定水基料漿的配制尤為重要。

  將凝膠注模成型工藝用在SOFC元器件成型和制備方面是最近的事情,San Ping Jiang等采用凝膠注模成型工藝制備了NiO/YSZ陽極支撐的燃料電池,發現添加5%(質量比) 分散劑聚丙烯酸銨,pH=10時,固含量在55%~80% 的NiO/YSZ陶瓷料漿粘度達到最低值,但是并未對NiO/YSZ陶瓷料漿固相含量進行優化實驗。

  在SOFC陽極材料中,對NiO和YSZ粉體的粒徑和粒度分布有嚴格的要求,通常采用納米級的粉體,納米級的粉體比表面積大,隨著粉體比表面積增大,漿體粘度呈指數規律上升。這也正是納米級粉體分散及在濕法成型中普遍存在的難題。本文主要針對高固相含量的NiO/YSZ水基料漿流變學性質進行研究,希望獲得分散性和穩定性良好的水基漿料,來制備滿足要求的SOFC陽極材料。

1、實驗

1.1、實驗原料和過程

  YSZ粉料為實驗室自制,中位徑為0.53μm 。NiO粉(電子級) 購于蜀都電子材料廠,粒度分布如圖1所示。有機交聯體系詳見表1 ,單體與交聯劑質量比為20∶1 。實驗原料質量比YSZ∶NiO 為1∶1 ,自制聚丙烯酸銨分散劑,外觀為淺黃色液體,用氨水作為pH調節劑。分別配制固相含量為35% ,45%和55%(體積比) 的懸浮液,在球磨機上球磨24h ,混和均勻。采用NXS-11A 旋轉黏度儀(四川成都儀器廠) 測試料漿粘度。測試用NiO/YSZ水基料漿為40ml。測試粘度和剪切應力時,剪切速率控制在1.23~996s-1范圍內。調整工藝參數如固相含量、分散劑和pH值,進行比較實驗。固相含量根據式(1)計算:

  式中,m ,ρ分別為各自的質量和理論密度,VH2O為懸浮液中水的體積。

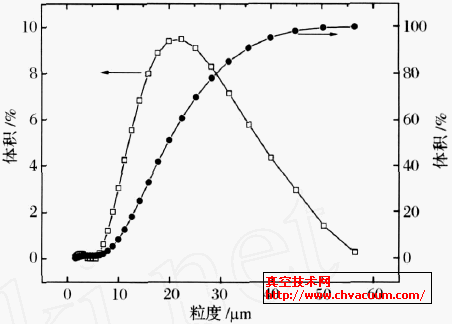

NiO粒度分布圖

圖1  NiO粒度分布圖

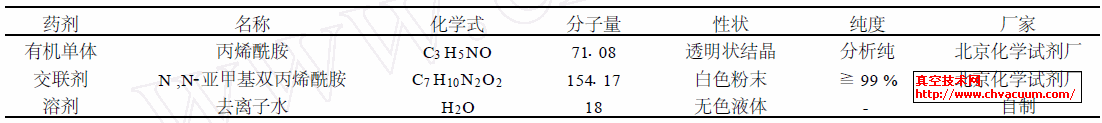

表1  有機交聯體系

有機交聯體系

2、結果與討論

2.1、固相含量對流變性質的影響

  在pH=9、分散劑用量為0.012g/ml 時,NiO/YSZ水基料漿粘度隨剪切速率變化曲線如圖2 所示。結果表明,穩定的NiO/YSZ水基料漿表現出剪切變稀特性,固相含量在35%~55%范圍內,漿體粘度相對較低,均小于1Pa ·s ,此時漿體適合澆注成型。從圖2中還可以看出,NiO/YSZ水基漿體中固相含量越高,其初始粘度越大,但是隨著剪切力的增加,懸浮料漿屈服于剪切力,即隨著固相含量的增大,NiO/YSZ漿體粘度變化不大。

  剪切變稀的實驗現象證明了細顆粒陶瓷粉體在料漿中處于絮凝狀態,此時NiO/YSZ料漿,在剪切力的作用下,絮凝物的結構為剪切力所拆散,因而粘度降低。如果料漿中絮凝物的結構被完全拆散,粘度就不能進一步下降。NiO/YSZ水基漿體中固相含量越高,坯體密度越大。但是55%的懸浮料漿穩定性不夠,靜置10h后,漿體會分層。從式(2) 可以看到,顆粒間距h隨固相含量Φ的增加而明顯減小。

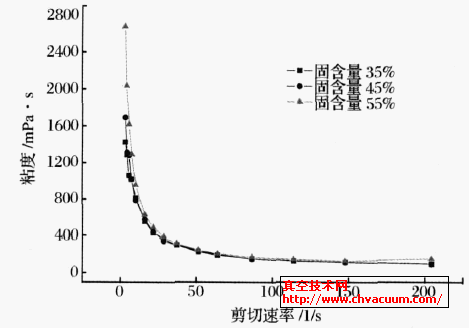

不同固相含量懸浮體流變特性曲線

圖2  不同固相含量懸浮體流變特性曲線

  式中, d為顆粒直徑, h為顆粒間的距離,Φ為固相體積。
