碳化硅耐火材料具有優(yōu)良的高溫力學(xué)性能,耐磨損性好,熱穩(wěn)定性佳、熱膨脹系數(shù)小,熱導(dǎo)率大以及耐化學(xué)腐蝕等優(yōu)良的性能,但碳化硅耐火材料高溫抗氧化性差限制了其在耐火材料領(lǐng)域的應(yīng)用。本文以碳化硅為基體材料,氧化鋯為表層涂覆材料,添加其他微量氧化物為燒結(jié)助劑,通過(guò)干壓成型方式在1500～1600℃范圍內(nèi)制備五層復(fù)合共燒結(jié)梯度材料。通過(guò)對(duì)材料顯微結(jié)構(gòu)和熱學(xué)性能的測(cè)定分析,制備出表面光滑平整、層間結(jié)合緊密,具有良好的化學(xué)穩(wěn)定性,能耗低的五層復(fù)合材料。

　　氧化鋯陶瓷材料具有良好的熱學(xué)與化學(xué)穩(wěn)定性,與燒結(jié)體不產(chǎn)生粘連反應(yīng),與被燒結(jié)件相近的熱膨脹系數(shù),良好的抗熱震性,是理想的承燒板材料。缺點(diǎn)是密度大(5.81g/cm³ ) ,價(jià)格高,能耗大 。碳化硅耐火材料具有優(yōu)良的高溫力學(xué)性能,耐磨損性好、熱穩(wěn)定性佳、熱膨脹系數(shù)小,熱導(dǎo)率大、硬度高以及抗熱震和耐化學(xué)腐蝕等優(yōu)良的性能,且密度小(3.12 g/cm³ ) ,成本低。但是,目前的碳化硅耐火材料存在一些不足之處,如抗氧化性、高溫強(qiáng)度低等。

　　基于此,本文提出一種氧化鋯/碳化硅復(fù)合材料的思路,外層采用氧化鋯,使其滿足承燒板材料的性能要求,內(nèi)層采用碳化硅又可降低成本,減少能耗。由外及內(nèi),氧化鋯漸少;由內(nèi)及外,碳化硅漸少,使兩種材料的成分及性能分別呈梯度變化。此類材料主要應(yīng)用于電子元器件行業(yè)。

　　目前,此類材料的制備方法主要有火焰噴涂法、等離子噴涂法、浸涂法等。本試驗(yàn)采用干壓成型、無(wú)壓燒結(jié)法制備氧化鋯/ 碳化硅復(fù)合材料。復(fù)合材料由五層組成,中間是以級(jí)配碳化硅層為主的內(nèi)層,在碳化硅層的外面是以級(jí)配氧化鋯為主的復(fù)合層,這兩層間的過(guò)渡層主要由氧化鋯﹑氧化鋁﹑碳化硅組成。

1、氧化鋯/碳化硅復(fù)合材料組成及制備

　　實(shí)驗(yàn)采用氧化鈣部分穩(wěn)定氧化鋯( PSZ) 、α2碳化硅為主要原料,氧化鋁為燒結(jié)助劑。三種材料組成見(jiàn)表1～表2 。

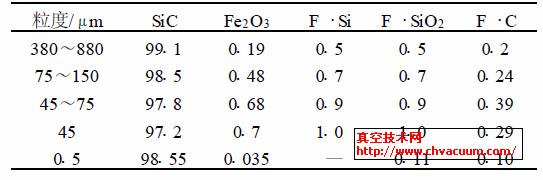

表1 　氧化鋯粉體的基本組成( 質(zhì)量比)　表2 　碳化硅粉體的基本組成( 質(zhì)量比)

　　實(shí)驗(yàn)承燒板樣品的厚度為10mm,其中,各層厚度和組成比例見(jiàn)表4 ,具體結(jié)構(gòu)如圖1 。

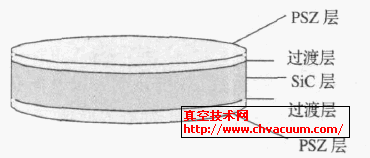

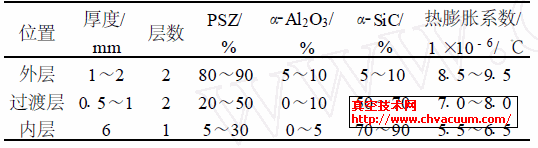

表4 　各層厚度、組成和性能　圖1 　氧化鋯結(jié)合碳化硅梯度材料的結(jié)構(gòu)

　　首先按每個(gè)復(fù)合層的配方設(shè)計(jì)在球磨機(jī)上混球磨2 h ;然后,采用干壓成型方式制備直徑為32mm 的小圓柱,由外向內(nèi)厚度依次約為1 ,1 ,6 ,1 ,1mm ;依據(jù)結(jié)構(gòu)設(shè)計(jì)的厚度,調(diào)整各層重量,反復(fù)試驗(yàn),逐層輕壓后, 整體在壓力機(jī)上壓制,壓力100MPa ;最后將成型的樣品置于燒結(jié)爐中,從室溫升至1500～1600 ℃(200 ℃/ h) ,恒溫4 h ,自然冷卻得到樣品。測(cè)試試樣燒結(jié)收縮率(公式(1)) ,密度,穩(wěn)定性能;采用日立S-2500 掃描電鏡觀察試樣的斷口形貌和微觀結(jié)構(gòu),采用S-530能譜儀觀察試樣斷口的元素分布 ;用X射線儀進(jìn)行相組成分析,采用步進(jìn)掃描方式(步長(zhǎng)0.02°) ,衍射儀的輻射源為Cu-Ka,工作電壓為45kV ,工作電流為40mA。

　　式中,s為樣品收縮率(膨脹率) , d2 為樣品燒結(jié)后直徑; d1 為樣品燒結(jié)后直徑。/p>

2、結(jié)果和討論

2.1、燒結(jié)溫度

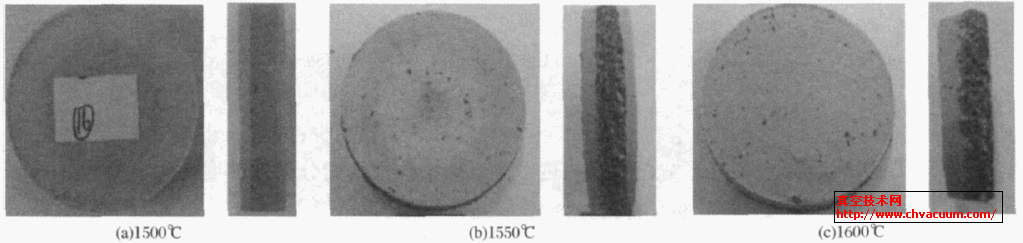

　　陶瓷材料的燒結(jié)溫度是保證陶瓷材料性能的關(guān)鍵因素。1500～1600 ℃下燒結(jié)的樣品如圖2所示,在1500 ℃下燒結(jié)的樣品,表面光滑,無(wú)明顯裂紋,無(wú)Si滲出;層間結(jié)合緊密;而在1550和1600℃下燒結(jié)的樣品,均出現(xiàn)過(guò)燒現(xiàn)象,表面粗糙、甚至凸起,即使層間結(jié)合緊密,但不足以滿足承燒板材料的使用要求,且隨溫度的升高,成本上升,所以,本試驗(yàn)選用1500 ℃作為該材料的燒結(jié)溫度。

圖2 　不同溫度下復(fù)合材料正面及斷面圖
