本文簡單介紹了R601減壓閥的控制原理和拆裝時的順序與注意事項，簡單明了方便適用。

1 、R601減壓閥的控制原理

　　該閥是先導控制的固定式壓力調節閥，它和普通的通過調節調壓彈簧來調節施加在施加在隔膜外端面的壓力的直動式壓力調節閥不同，它是由先導壓力調節閥輸出的氣體壓力來控制的。先導壓力調節閥的控制方式和普通的直動式壓力調節閥相同，當調節到想要的工作壓力時它所控制的主閥就會輸出相同壓力的氣體。通常主閥的隔膜上還會在主閥的隔膜上開一個旁通或者節流孔，這樣可以讓連續的氣流通過先導系統。這股氣流然后隨主閥的氣體一起排出調節閥。

　　R602和R603是單級先導控制式壓力調節閥，輸入的管道壓力直接由它們一次性減小到想要的工作壓力。R601是兩級先導控制式黃銅的壓力調節閥，在第一級輸入的管道壓力先通過調節先導壓力調節閥減小到一個中間壓力(通常是100到200)。然后這個中間壓力再通過調節二級先導壓力調節閥減小到想要的工作壓力。

　　當進氣壓力存在很大的波動或者對輸出的壓力要求比較精確時我們一般選擇兩級先導控制式壓力調節閥而不是單級先導控制式壓力調節閥。

2、先導壓力調節閥的形式

　　ESAB公司用來控制R601、R602和R603的先導壓力調節閥一般有兩種形式。像R-6101、R-6102、R-6103和R-6104這些基本型的先導壓力調節閥的功能和普通的直動式壓力調節閥一樣。本文里的所有安裝詳解都是基于這類先導壓力調節閥的應用來講的。

　　在特殊條件下我們可以用另外一種樣式的先導壓力調節閥，它們的壓力補償形式多樣。這些先導壓力調節閥(R-6109到R-6113)可以提供跟它前一級的先導壓力調節閥的輸出壓力變化相反的壓力，當壓力在壓力上升點上升或者下降。這類閥一般僅在，需要速度有大量的和突然的變化或者在調節閥和實際使用點有很大的管道容積時使用。

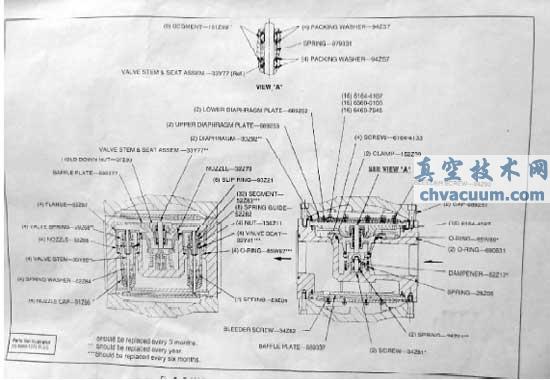

圖1 閥體結構圖

3、拆裝閥門的順序及注意事項

　　先對照上圖拆裝一級閥

　　松開先導調節器和主閥之間的配管，拆下主閥的端蓋。拆下隔膜組件，并更換兩隔膜板( 689252和689253)之間的隔膜(30Z92)。松開壓緊螺帽(37Z95)，松開導流板上的8 條螺絲，然后卸下導流板。松開噴嘴壓緊板的4 條螺絲，取下壓板取出噴嘴。取出閥座和連桿(1年換一次)，取出噴嘴凹槽里面的部件(墊片、扇形塊、彈簧)，扇形塊、彈簧一年更換一次，噴嘴上的O形圈丟掉。拆下并丟掉固定減振器的螺絲，減振器丟掉兩個彈簧留用。擦干凈并檢查閥座和閥桿，如果還好用繼續使用滿一年，然后更換新的。將彈簧和新的減振器和大扇形塊裝到閥座和閥桿組件上，更換噴嘴上的O形圈，這樣噴嘴的最外圈就可以和閥體緊密貼合。將閥座和閥桿組件裝入噴嘴，往噴嘴凹槽底部放入一個墊片然后圍繞閥桿均勻的放好4個扇形塊再放上彈簧，接著同上放好另外一組扇形塊。

　　拆裝二級閥

　　拆除壓緊閥座的法蘭，將二級閥的組件取出。從閥桿的頂部取出滑環和4個扇形塊還有彈簧導塊，扇形塊丟掉。取出彈簧留用，用滿一年再更換新的。從小噴嘴里拔出閥桿，松開鎖緊螺母，取下閥座并丟掉。從噴嘴底部松開并取下噴嘴帽，從閥桿的底部取出滑環和4個扇形塊還有彈簧導塊，扇形塊丟掉。取出彈簧留用，用滿一年再更換新的。從閥桿上取下彈簧墊，清理并檢查噴嘴的接觸面，如果表面如果損壞就更換一個新的。將新的閥座裝進閥桿然后擰緊鎖緊螺母(擰緊螺母時夾緊閥桿上的平面，這

　　樣在擰緊的過程中就不會損壞閥桿表面)。

　　將閥桿和閥座組件插進噴嘴，然后握住閥桿短的一端( 噴嘴頂部)，裝好墊片、小彈簧、導向塊、4 個扇形塊和滑塊，裝上噴嘴蓋，并擰緊。將上面的組件轉過來，然后安裝大彈簧、導向塊、4個扇形塊和滑環。換掉主閥閥體凹槽里的O形圈，將組裝好的組件裝進主閥閥體，裝上緊閥座的法蘭并擰緊。按照上面的方法拆裝剩下的3 個二級閥。將上面組裝好的一級噴嘴組件裝進主閥閥體，然后壓上兩塊噴嘴壓板，回裝導流板，擰緊壓緊螺帽(37Z95)，裝好隔膜組件蓋好上端蓋并擰緊螺絲，最后接上先導調節器和主閥之間的配管。下端蓋的二級隔膜一年更換一次，拆裝方法和一級的一樣。參見上圖，后面有*的零部件3個月更

　　換一次，后面有**的零部件一年更換一次，后面有***的零部件半年更換一次，具體如下。

　　每3個月?lián)Q一次的備件：一級閥的底部螺絲、阻尼塊還有噴嘴凹槽上的O形圈。每年更換一次的備件：一級和二級的隔膜片、阻尼塊兩端的彈簧、一級閥的8個扇形塊、一級閥的閥體組件、二級閥兩端的大小彈簧和閥座。每半年更換一次的備件：二級閥的扇形塊、閥座、O形圈。
