多種示漏氣體分析儀設計中考慮的一些問題
為了使分析儀具有較高的檢漏靈敏度,必須選用性能較好的四極質譜計。經過調研,選用了瑞士BALZERS公司生產的QMG421-C-3型四極質譜計。它具有90°偏轉的二次電子倍增器和法拉第筒。其主要性能有:最小可檢分壓:<10-13 Pa; 最高工作壓力:10-3Pa; 質量范圍:1～300amu; 最小可檢濃度:<1 ×10-9;動態范圍:109;重復性: ±0.2% 。
為了提高四極質譜計的檢測靈敏度,首先必須降低質譜分析室的本底及噪聲。因此,質譜室必須有較高的真空度。所以質譜室采用渦輪分子泵+ 機械泵的超高真空系統來抽氣。真空系統冷阱以上部分(包括鈦升華泵、四極質譜計、電離計及冷阱)放在臺面上可用烘箱或加熱帶對上述部分進行烘烤出氣。
為了提高四極質譜計的檢測靈敏度,除降低噪聲外,同時還必須提高信號,也就是盡量提高質譜室中惰性示漏氣體的分壓。因此,設計了一臺鈦升華泵,其抽速為700L/s。當用分子泵將質譜室抽到高真空后,關閉插板閥,采用鈦升泵來維持質譜分析室的工作真空度(1×10-4 Pa左右)。由于鈦升華泵對惰性氣體的抽速很小,質譜室內的惰性氣體的分壓就會上升。
通過計算表明,檢測信號就會提高近兩個數量級。然而,這樣一來,像氬等含量較高的惰性氣體的分壓也隨時間上升,這樣一方面會導致四極質譜計工作真空度的破壞,同時也增加了一個時間參數。為此,在插板閥旁并聯設置了流導較小的旁路閥(對N2的抽速3L/s)。保持分子泵對質譜分析室中的惰性氣體仍有一定的抽速,使質譜室的工作壓力達到動態平衡,消除了時間參數。
取樣閥的平滑調節和流量的穩定性對測試噪聲影響較大。因此,本儀器選用了性能較好的微流量閥(新加坡閥門配件公司生產的SS-22R6型針閥)。同時采用較大體積(1L)的采樣容器,使采樣氣體的壓力穩定。采用間斷采樣方式,采樣后V6閥關閉,使采樣氣體不受循環氣路特別是循環泵的影響。

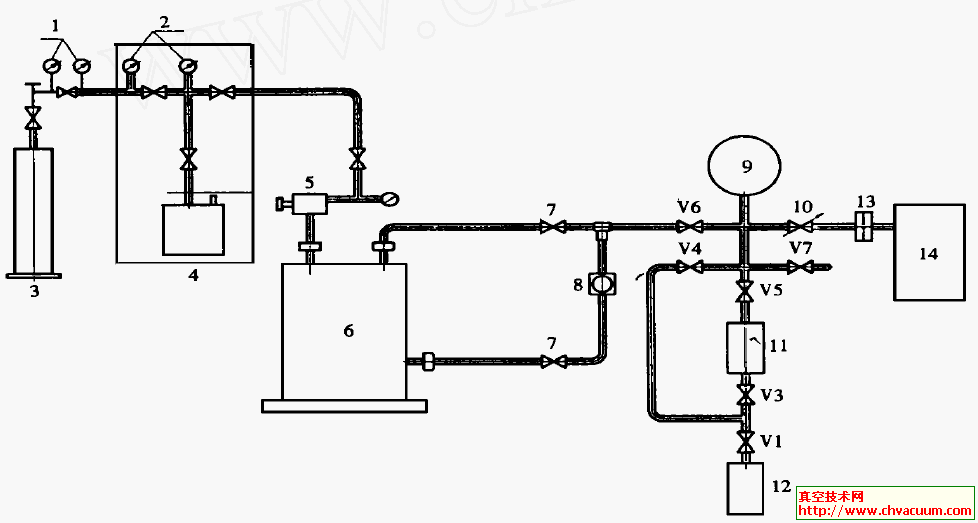

圖2 濃度靈敏度試驗系統
1-減壓表;2-真空壓力表;3-氣瓶;4-充氣系統;5-正壓漏孔;6-集氣容器;7-待測1 閥; 8-循環泵;9-采樣容器;10-取樣閥;11-分子泵;12-機械泵;13-取樣孔;14-質譜室
選用CF4作示漏氣體的最大優點是空氣中CF4的含量很低,其本底幾乎是零。且鈦升華泵對CF4的抽速很小,因此,其檢漏靈敏度可以很高。由于CF4的峰位在原子質量為69(CF +3)和50(CF+2)處,且69處的峰值比50處的峰值高15～20倍,這樣選69處非常有利。然而69處受機構泵油的質譜峰干擾很大,因此減少機械泵油對質譜室的污染就尤為重要。為此,在質譜分析室與抽氣系統之間設置了液氮冷阱,阻擋了機械泵油進入質譜室。據歐洲空間技術中心的研究報告稱,液氮低溫表面對CF4無抽氣作用,這就消除了人們對采用液氮冷阱會降低CF4分壓的疑慮。
