正壓漏孔校準裝置的優化設計

2009-09-05 馮焱 蘭州物理研究所

  針對目前正壓漏孔校準工作中存在的測量下限指標低、測量不確定度大等問題,提出了正壓漏孔校準裝置的優化設計方法。采用特殊設計,將定容室的容積減小到10mL以下,降低了氣體累計時間,延伸了測量下限。采用主、被動相結合的恒溫方法提高恒溫精度,使得測量系統溫度變化在校準時間內小于0.02K,減小了溫度漂移引入的虛流量及測量不確定度。在恒壓法正壓漏孔校準方法中,提出采用直徑小于1mm的精密細活塞及適用的動密封結構,可以將測量下限延伸到10-7Pa·m3/s 量級。通過以上方法,可使正壓漏孔校準裝置的測量下限優于5×10-7Pa·m3/s,不確定度小于5%,同時具有較高的工作效率。

  正文:在國防和國民生產各領域,尤其是在型號和武器裝備的研制、試驗、生產和使用的過程中,正壓檢漏技術發揮著越來越重要的作用,正壓漏孔作為正壓檢漏時的漏率標準,其校準精度也越來越受到人們的重視。

  目前我國正壓漏孔校準工作還面臨以下問題:①不能對漏率值在10- 7Pa·m3/s 量級及以下的正壓漏孔進行精確校準;② 校準時間較長,一般情況下,校準一支小漏率正壓漏孔需要7 天時間,校準效率低;③測量不確定度大,校準下限的測量不確定度在15%~30%左右。

  為此,本論文在定容式正壓漏孔校準裝置的研究經驗基礎上,利用目前正在研究和設計的恒壓式正壓漏孔校準裝置的相關技術,提出了對正壓漏孔校準裝置進行優化設計的思路和方法,而且這些設計方法對定容式和恒壓式校準裝置都是適用的,以期進一步提高我國正壓漏孔校準裝置的設計水平和校準質量。

1、校準裝置原理及校準方法

  校準裝置由供氣和穩壓系統,抽氣系統、校準系統、恒溫系統和測量與控制系統等五部分組成,圖1 為裝置原理圖,圖中虛線框內的部分放置在恒溫箱中。校準裝置既可采用定容法也可采用恒壓法來校準正壓漏孔。

正壓漏孔校準裝置原理圖

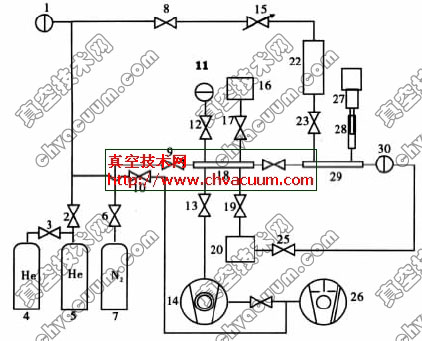

1,11,30. 電容薄膜規(CDG)  2,3,6,8,9,10,12,13,15,17,19,23,24,25閥門 4,5,7.氣瓶 14.分子泵 16,20.標準容積 18,29.定容室 21.電磁閥 22.正壓漏孔 26.機械泵 27. 伺服機構 28.變?nèi)菔壹盎钊?/p>

圖1 校準裝置原理圖

  供氣和穩壓系統由高壓氣瓶、低壓氣瓶、閥門、電容薄膜規等組成,主要為正壓漏孔的入口端提供高于2個大氣壓的He氣,并為正壓漏孔的出口端提供100 kPa±5 kPa 的N2氣。抽氣系統由分子泵、機械泵、電磁閥等組成,可以對供氣系統和校準系統的管道、變?nèi)菔壹皟蓚標準容積抽真空,以滿足校準要求。校準系統由正壓漏孔、定容室、標準容積、電容薄模規、變?nèi)菔壹盎钊、電機等組成,整體放置在恒溫箱內保持恒溫,是正壓漏孔校準裝置的核心部分,承擔著正壓漏孔的校準任務。恒溫系統為內外兩層恒溫箱組成,為校準系統提供恒溫保障。測量與控制系統的由工控機、數據采集卡、熱電阻變送模塊、電機控制卡、伺服系統等組成,采用LABVIEW虛擬儀器工具開發測控軟件,完成平動機構的運動控制、活塞運動速度及移動距離的計算、電容薄膜規的數據采集、測量結果的自動計算及保存等功能。校準裝置可以采用定容法和兩種恒壓法(PID 控制、壓力微小波動控制)來提供和測量流量,定容法的測量范圍是(5×10- 7~5×10- 3) Pa·m3/s,PID恒壓控制法的測量范圍為(1×10- 6~5×10- 5) Pa·m3/s,壓力微小波動控制法的流量測量范圍為(4×10- 7~2×10- 5) Pa·m3/s,其測量下限的準確性主要受到溫度變化的影響。

  關于校準裝置的詳細結構設計、測量方法及測量范圍等考慮到真空技術網的有另文解說,這里就不再詳細介紹。

2、校準裝置的優化設計

  在總體設計的基礎上,針對目前正壓漏孔校準工作中存在的測量下限指標低、測量不確定度大等問題,對正壓漏孔校準裝置提出了優化設計方法,這些方法也是正壓漏孔校準裝置設計中應考慮的核心問題,尤其值得關注。

2.1、定容室的優化設計

  定容室的容積大小直接關系到氣體累計間的長短,以及定容室壓力變化的快慢,是提高正壓校準效率和測量下限的關鍵因素。根據理論計算和國外文獻,定容室的容積應小于10mL為佳, 如德國PTB 恒壓式正壓漏孔校準裝置定容室為7.8mL。我站2000年研制的正壓漏孔校準裝置定容室為33mL,定容法測量下限在10-6Pa·m3/s由于定容室要連接正壓漏孔,壓力測量?jī)x器(一般為差壓式電容薄膜規),充氣接口(為定容室充1個大氣壓N2氣),尤其是在恒壓法校準時還要連接活塞及配套電機,所以需要較大的外部安裝空間,這就與減小定容室的容積產生了矛盾,一般的做法是優化管道設計,減小連接管道的長度。根據實際設計和計算,這種情況下定容室容積最小只能設計到15mL左右,而且還不含與正壓漏孔的連接容積以及電容薄膜規自身的管道容積,不能滿足要求。為此,我們提出了如下的優化設計方法,其結構如圖2 所示:用不銹鋼制作外型為立方體的變?nèi)菔抑黧w,在變?nèi)菔抑黧w內部開一個截面直徑小于2mm 的圓柱體孔,將用于安裝壓力計、正壓漏孔和活塞的連接管道按設計需求焊接在變?nèi)菔抑黧w上,且連接管道與圓柱體孔內部連通,在電容薄膜規的管道及其它標準連接管道(內徑4.3 mm)中放置直徑4mm的實心不銹鋼圓柱體進一步降低管道容積。

定容室結構

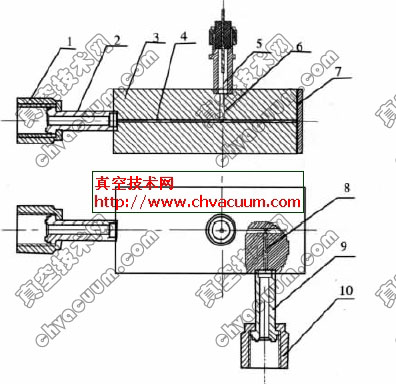

1,10.螺母 2,9.標準管道 3.變?nèi)菔抑黧w 4.變?nèi)菔覂?nèi)孔 5 活塞卡套接頭 6,8.內孔通道7.檔板

圖2 定容室結構

  這種方法的優點是在有效增大變?nèi)菔彝饷娣e的基礎上減小了變?nèi)菔业膬?nèi)部容積,可以使正壓漏孔漏率的測量下限擴展到10-7Pa·m3/s及以下,并且為正壓漏孔、壓力計、活塞及控制電機的安裝提供了充分的空間,提高了設計的靈活性。根據設計和理論計算,定容室的容積在6mL左右,再考慮到連接正壓漏孔時附加的1~2mL容積,這個容積值還是比較理想的。
