通過對檢漏儀的通訊原理的分析，介紹了ZQJ- 291 檢漏儀在真空檢漏設備數據采集系統中的應用。針對提高真空檢漏設備的自動化水平的目標，詳細闡述了ZQJ- 291 檢漏儀終端軟件的開發思路及關鍵功能的實現，在文章的最后對軟件界面進行了展示。

　　在航天密封產品的研制中，檢漏是極其重要的一環，因?yàn)樾孤┛赡茉斐砂l(fā)射失敗、在軌航天器壽命減短或功能失效、危及宇航員生命安全等事故，因此在航天工業中越來越受到重視。檢漏在保障航天產品質量和安全方面也發揮了越來越重要的作用。為了滿足衛星的檢漏要求，在小衛星及其應用國家工程研究中心的建設中，我們?cè)O(shè)計了一套真空檢漏設備。真空檢漏設備主要由真空容器、真空測量裝置、真空獲得設備、檢漏及壓力控制臺等組成^[1]。真空檢漏設備的系統原理圖如圖1 所示。

　　真空檢漏設備采用了中科科儀生產的ZQJ- 291 檢漏儀。為了提高真空檢漏系統的自動化水平，ZQJ- 291 檢漏儀特別增加了RS232 串行接口模塊，用于對檢漏過程數據進行實時采集和記錄。根據ZQJ- 291 檢漏儀的原理及使用方法，我們進行了該型檢漏儀數據采集終端軟件的開發應用。

圖1 采用ZQJ- 291 檢漏儀的真空檢漏設備

1、數據采集系統的硬件網絡

　　由于檢漏儀的數據采集端口為RS232 串行接口，而計算機本身自帶串口較少，數據采集系統需要對多臺儀器進行數據采集，所以構建數據采集系統的硬件網絡需要擴展其端口數量。USB- RS232 集線器是一種較為優越的選擇^[2,3]。一般一個USB- RS232 集線器最多可以擴展到16 串口，可以滿足使用要求。ZQJ- 291 檢漏儀在數據采集硬件網絡中的位置如圖2 所示。

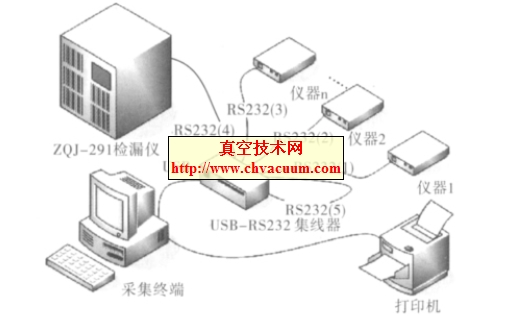

圖2 數據采集硬件網絡

　　同時在圖中可以看到， 所有的RS232 接口的儀器均連接在USB- RS232 集線器上，集線器通過USB 數據線與計算機USB 端口相連。圖中數據線RS232（5）的兩端均連接在集線器上，這是由于ZQJ- 291 檢漏儀輸出的數據格式為16 進制數據，而非文本數據，需要進行解譯處理，然后通過RS232接口將文本數據傳輸給采集軟件《Power Collector》（圖3）。該采集軟件是為數據采集而開發的通用數據采集軟件，它通過調用Script控件進行不同文本格式的數據分析，獲得數據信息，并進行存儲、顯示和分析^[2]。

4、結論

　　作為真空檢漏系統的關鍵設備，ZQJ- 291 檢漏儀終端軟件《ZQJ291 Helium Leak Detector》的應用提高了真空檢漏系統的自動化水平。通過該軟件可以直觀的了解檢漏儀的工作狀態，并對檢漏數據進行顯示和轉發，與目前使用的數據采集軟件《Power Collector》功能互補，形成了聯合應用。

參考文獻

　　[1] 丁勤，蘇文，葛宇，等. 小衛星真空檢漏設備研制[J].航天器環境工程，2006，23（3）:169- 174.
　　[2] 薛長利，丁勤，蘇文. 真空檢漏設備數據采集系統的實現[J]. 航天器環境工程，2006，23（4）:236- 240.
　　[3] 余善恩，尚群立. RS232 設備到USB 設備的升級及USB 設備的開發[J].計算機工程，2007，33（3）:256- 258.
　　[4] ZQJ- 291 型檢漏儀操作說明和維護人員手冊.中科科儀.2001.
　　[5] 張彥海.氦質譜檢漏儀遠程監控系統的設計[C].北京真空學會真空技術交流會論文集.2009.
　　[6] 汪文林，張斌，趙洪常. 基于LabVIEW 與TPG25xA 的壓強測量系統[J].真空，2009，46（5）:58- 61.
　　[7] 徐化冰.特殊真空系統的監控開發[D]. 沈陽：東北大學，2005.
　　[8] Evangelos Petroutsos 著，邱仲潘等譯.Visual Basic 6 從入門到精通[M].北京：電子工業出版社.1999.
　　[9] 吳師通. Visual Basic 使用編程百例[M]. 北京：清華大學出版社.2000.
　　[10] Xiaobing，F(xiàn)an, Fang，Yang, Juan Song，Heping Hang.Design of Smart Temperature Transmitter [C]. ICROS- SICEInternational Joint Conference，Japan，2009.
