本文以我公司首臺進口的油淬氣冷多用真空熱處理爐的現場檢漏分析為例，介紹了在沒有專用檢漏儀器的情況下，以理論分析判斷為主的檢漏方法，以及對真空熱處理爐現場檢漏的相關理論和注意事項進行了論述。

　　我公司的真空熱處理設備越來越多，圖1 是其中的一臺進口的油淬氣冷多用真空熱處理爐，也是我公司引進的第一臺真空熱處理爐，該照片圖比較清楚地反映出了設備的加熱室、淬火室以及設備的整個抽真空系統。

圖1 我公司的一臺進口的油淬氣冷多用真空熱處理爐

　　理想的真空系統應該是不存在任何漏氣現象的。但在實際的真空系統中，泄漏是絕對的，不漏則是相對的。只要設備的真空度維持在極限真空度以上，或者壓升率達到設備的設計要求，雖然存在漏氣，也可以認為系統是不漏的。真空熱處理設備的檢漏環節主要有以下四個方面，設備設計階段就要考慮各部件、各部位的檢漏方法和時機；設備制造過程要檢漏；設備安裝調試過程要檢漏；設備使用過程也要檢漏。

　　本文要探討的是設備使用過程的檢漏問題。真空檢漏的方法很多，大的分類有壓力檢漏法、真空檢漏法和背壓檢漏法三類，而壓力檢漏法和真空檢漏法中又有很多具體的檢漏方法，參考文獻中有很詳細的介紹。本文要探討的是參考文獻中沒有介紹的理論分析法，即不使用專用的檢漏儀器、利用設備上的抽真空系統和真空測量儀表，以理論分析判斷為主、輔之以簡易的檢漏方法來解決真空熱處理設備的現場檢漏問題。

1、影響真空度的主要因素

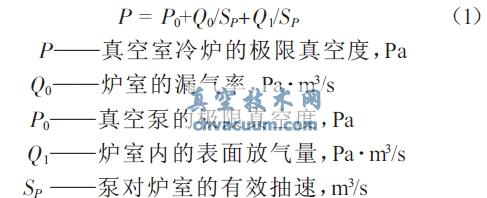

　　真空熱處理爐正常工作時的極限真空度由下式?jīng)Q定：

　　由公式（1）我們可以看出，真空爐的真空度是由真空泵的極限真空度、爐室的漏氣率、爐室內的表面放氣量和泵對爐室的有效抽速?zèng)Q定的。泵的極限真空度（P0）是設計階段的事，我們不討論。對爐子真空度的影響因素，除了上述三個方面的因素外，還有一方面，在查到的參考文獻中都沒有介紹，就是真空測量系統的故障問題，它直接影響儀表的真空度顯示值，例如真空規管的污染、真空儀表的零點偏移等。

2、真空泄漏的檢測指標

　　對于真空設備而言，無論密封系統多么可靠，微量的漏氣總是存在的。漏氣率是反映真空設備質量好壞的一個重要指標，冷爐的極限真空度是不能說明漏氣情況好壞的，這個結論可由分析公式（1）得到[2]。目前對真空爐的漏氣率均采用壓升率來表示，單位為Pa/h，JB/T 8195.4- 1999間接電阻爐ZC 系列真空淬火爐標準中規定：A級＜2.0 Pa/h，B 級＜1.33 Pa/h，C 級＜0.65 a/h。測量壓升率一般采用靜態升壓法，也稱為真空放置法，即首先抽真空到設備的極限真空度，然后關閉閥門使真空室同真空泵系統隔離，按GB/T10066.1- 2004 電熱設備的試驗方法的通用部分中的規定，進行讀取數據，并計算壓升率，也可以再乘以真空室的體積得到漏氣率。壓升率的測量最好是經過長時間抽真空，達到真空室內表面放氣量可以忽略不計的條件，對于長期使用的爐子或真空室長時間接觸大氣的爐子，要先進行脫氣或凈化處理方可測壓升率，即使這樣，讀取數據時也要在壓力隋時間變化呈線性段上讀取數據。

3、快速泄漏的理論分析

　　真空度快速下降，一般不用多考慮，肯定存在泄漏點�？焖傩孤┰�因的查找較微量泄漏容易的多，應用理論分析的方法就可解決問題，最多輔之以簡易的檢漏方法，就可以找到泄漏點。理論分析的基礎是數據，沒有真實、詳細的數據是無法進行理論分析的。當爐子的真空度出現異常時，要詳細觀察真空度下降的過程、真空度下降前后設備的工作情況、設備上各指示儀表的數據變化情況，包括回充氣壓力表的變化情況，這些數據是進行理論分析的重要依據。有時候依據數據變化情況進行理論分析甚至可以直接找到泄漏點。下面舉兩個應用理論分析找到泄漏點實際例子。
