機械密封故障分析:干氣密封端面變形,密封泄漏

2020-04-19 真空技術網整理 機械密封故障分析100例

故障現象

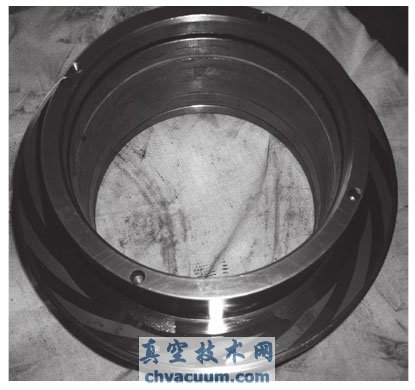

  干氣密封端面運轉基本沒有磨損,但是有時由于工藝和操作問題,密封端面也會發生各種情況的變形,造成密封泄漏現象,如圖1所示。

機械密封故障分析:干氣密封端面變形,密封泄漏

圖1 密封磨損圖

原因分析

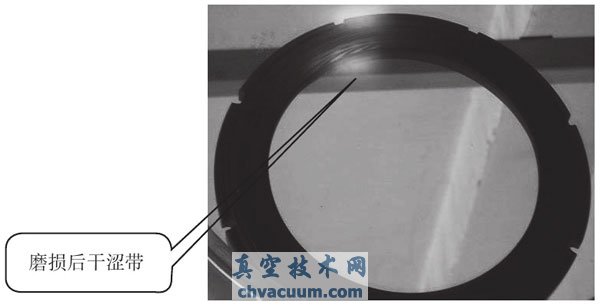

  1、安裝失誤。如 圖2 所示,安裝時將氣槽方向裝錯,造成密封工作時沒有打開端面,磨損變形。

機械密封故障分析:干氣密封端面變形,密封泄漏

圖2 密封磨損圖

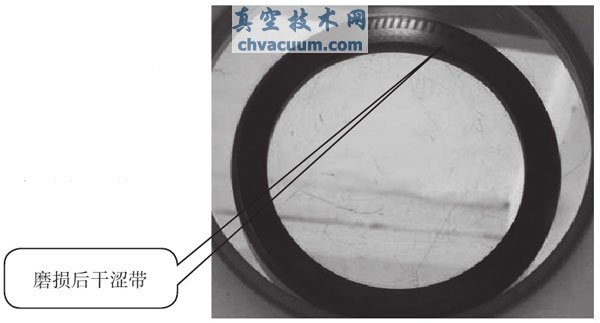

  2、操作不當,使干氣密封端面進入潤滑油等雜質,如圖3所示。

機械密封故障分析:干氣密封端面變形,密封泄漏

圖3 端面進入潤滑油

解決辦法

  1、重新確認干氣密封旋轉方向,正確安裝。

  2、正確操作,干氣密封的端面是不允許進入潤滑油和雜質的。

  3、干氣密封在裝配時,用鏡頭紙和酒精擦拭密封端面,不可有任何雜質。
