機械密封故障分析:密封泄漏,石墨端面出現均勻的環狀溝紋

2020-04-20 真空技術網整理 機械密封故障分析100例

故障現象

  靜環磨損嚴重,甚至有裂紋,在360°范圍均有嚴重磨損,并有唱片狀的刻槽,這時密封呈泄漏狀態( 圖1 、 圖2 )。

石墨環端面有環狀深溝

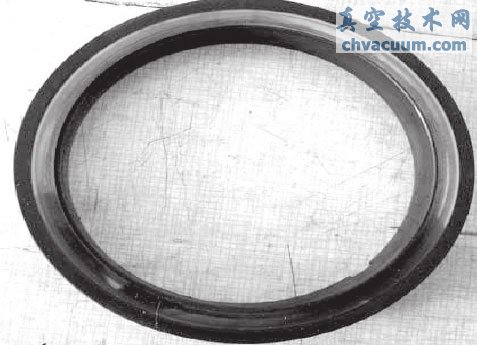

圖1 石墨環端面有環狀深溝

石墨環端面有環狀深溝

圖2 石墨環端面有環狀深溝

原因分析

  1、介質工作溫度高,端面液膜汽化。

  2、端面過熱,浸樹脂石墨性能下降。

  3、非平衡型機械密封, PV 值高,大量摩擦熱使端面液膜汽化。

  4、介質潤滑性不良(如液態烴、熱水)。

  5、抽空和汽蝕,引起密封干摩擦或半干摩擦。

  6、端面過熱過載(易發生在溫度較高的平衡型和非平衡型機械密封上),石墨撕裂附在硬環上,磨損石墨,發生粘著磨損。高溫下冷卻水結垢,磨掉石墨內緣,補償環失去補償性。

解決辦法

  1、降低 PV 值。

  2、改用軟化水或低壓水蒸氣。

  3、啟動前檢查冷卻水是否暢通。

  4、抽空和汽蝕屬于工藝問題,只有通過工藝調整才能解決。
