1、高黏度燃料油泵密封失效原因

  就黏度而言,燃料油屬于高黏度介質,主要成分是復雜的高分子烴類混合物及含硫含氮衍生物。通常泵輸送燃料油密封,多采用填料密封。動力廠P515 燃料油泵使用填料密封,長期泄漏,造成頻繁檢修,增加維修費用。

  填料密封因介質的高溫、高黏度及與軸的摩擦,在較短時期內其壓縮性和回彈性急劇降低,且由于輸出燃料油供應壓力達到1.5MPa 以上,使密封很快失效并導致泄漏。

2、確定設計方案

  (1)在保留部分填料的情況下,使用機械密封。根據泵腔結構、介質性能等因素,設計多彈簧外裝式機械密封。因決定保留填料,所以密封腔空間小,采用外裝外流式密封結構是首選。

  (2)高黏度介質流動性和導熱性差,端面潤滑條件惡劣,密封環早期磨損、燒傷和破壞是該類密封失效的主要原因,因此減小端面面積,減少摩擦熱的產生是密封設計的關鍵。補償密封端面采用刃邊形式,減小了端面面積,形成高的端面比壓,可以切斷高黏度介質,發熱少,壽命長。

  (3)只有當填料密封發生泄漏,機械密封才能發揮作用,無泄漏時為防止端面干摩擦,在安裝時密封與軸之間填滿潤滑脂,用于潤滑端面。

  (4)采用刃口端面,端面比壓有所提高,為快速散發端面摩擦熱,在壓蓋上開低壓蒸汽冷卻接口,使用低壓蒸汽(0.45MPa,155℃)快速帶走端面摩擦熱。密封結構見圖1。

密封結構

圖1 密封結構

  (5)摩擦副采用硬質合金對碳化硅,摩擦熱少,符合PV 值的合理推薦數值;輔助密封采用氟橡膠,可耐高溫;金屬材料用Cr、Ni、Mo 不銹鋼,可耐高溫硫腐蝕;特殊的阻擋結構防止高黏度燃料油外泄對密封的粘著破壞。

3、設計計算

高黏度燃料油泵用機械密封

  (3)對黏度大的燃料油介質,端面比壓一般選取0.5~0.7MPa,膜壓系數0.3~0.4,而且密封腔壓不超過0.25MPa。計算后得出密封腔壓Pt=0.86MPa。因腔壓小、膜壓系數小,所以端面比壓大小主要是由彈簧比壓決定的。通過計算,彈簧比壓達到0.86MPa。選用8 個剛度值為2N/mm 的小彈簧,保證壓縮量≥5.5mm,以保證彈簧力足夠?qū)⒏唣ざ冉橘|(zhì)在端面處切斷。

  (4)計算彈簧力。計算后得出彈簧力為89N。

Ft=Pt×A (3)

  (5)經計算和測試,設計端面的PsV 值(密封允許的工況負荷,MPa·m/s)為30.1MPa·m/s,對比表1。碳化硅對碳化鎢允許PsV 值36MPa·m/s,低于允許值,完全合理。

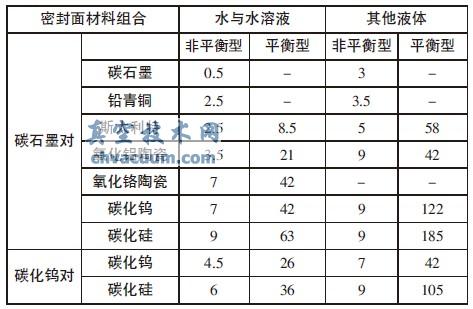

表1 相關摩擦輔材料組合的允許PsV 值MPa·m/s

相關摩擦輔材料組合的允許PsV 值

4、實施效果

  經過長達12 個月的在線檢驗,改進后的機械密封完全滿足燃料油輸送生產工況,設備事故率降低,保證了生產運行周期。
