研究原油高溫熱采工具O 形橡膠密封圈在高溫高壓下的密封特性。借助于大型有限元分析軟件ANSYS，建立O 形橡膠密封圈及其邊界的二維軸對稱有限元模型，研究油壓、裝配間隙和摩擦因數對密封面最大接觸應力、剪切應力和Von Mises 應力的影響，并采用熱應力耦合分析方法，分析溫度對O 形密封圈密封性能的影響。結果表明：摩擦因數對應力影響不大，而油壓和裝配間隙對應力影響很大，過大的裝配間隙會造成O 形橡膠密封圈最大接觸應力下降和最大剪切應力上升，造成密封失效；當溫度升高時，密封圈最大剪切應力和接觸應力相應減小，而最大Von Mises 應力明顯減小，因此真空技術網(http：//www.mp99x.cn/)認為應使O 形密封圈在適當?shù)臏囟认鹿ぷ鳎�以確保密封的可靠性。

　　隨著國民經濟的快速發展，陸地石油資源的不斷減少，海上稠油開采將會成為熱點之一。海上稠油開采通常采用高溫熱采作業模式，因此對開采工具的高溫高壓密封性能要求較高。當前原油開采一般都是在150 ℃以下進行，開采工具的密封部件基本上都是采用簡單高效、可靠性高的橡膠O 形圈，而橡膠O 形圈的耐用性、可靠性以及密封性能對溫度比較敏感，同時對安裝結構尺寸也有一定的要求。O 形密封圈簡稱O 形圈，是一種截面為圓形的橡膠密封圈，其成本低廉、安裝和使用方便，被廣泛應用于機械、汽車、動力及石油化工等領域。

　　對于常溫下橡膠O 形圈的密封性能，目前研究報道較多，而對于高溫(150 ℃以上) 下密封性能的研究，公開報道尚不多見。研究高溫( 在橡膠材料可用最高溫度范圍內) 和高壓( 稠油開采要求最高壓強達到20 MPa) 下橡膠O 形圈的熱應力耦合特性，對提升稠油高溫熱采工具密封性能有著至關重要的作用，可為密封部件的選擇和結構優化提供理論依據和數據支撐。

　　本文作者利用ANSYS 有限元分析軟件對O 形橡膠密封圈進行應力分析，并采用熱應力耦合分析方法，分析溫度對O 形密封圈密封性能的影響，得到溫度與應力變化的關系。

1、模型的建立

　　1. 1、幾何模型的建立

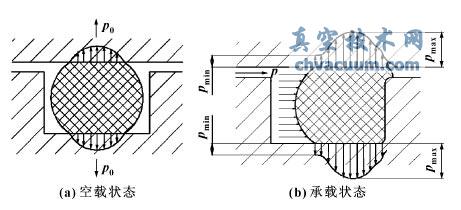

　　O 形橡膠密封圈工作時依靠密封圈發生彈性變形，在密封接觸面上產生接觸應力，當接觸應力大于密封介質的壓力時，則不發生泄漏。如圖1(a) 所示，當O 型密封圈裝入密封槽后，其截面承受接觸壓縮應力而產生彈性變形，對接觸面產生一定的不均勻的初始接觸密封壓力，即使沒有介質壓力或者壓力很小，O 型密封圈也能靠自身的彈性力作用實現密封。如圖1(b) 所示，當容腔內充入有壓力的介質后，在介質壓力p 的作用下，O 形密封圈發生位移，移向低壓側，且其彈性變形進一步加大，填充和封閉了密封間隙。

圖1 O 形密封圈工作原理

　　鑒于O 形橡膠密封圈邊界條件的復雜性，對其進行有限元分析時，將密封結構作為整體分析。根據密封結構的幾何形狀、材料、邊界條件的特點和ANSYS 的功能，O 形橡膠密封圈的模型可以簡化為二維平面對稱模型，并且取其1 /2 進行分析。本文作者以最常見的O 型橡膠密封圈的密封結構( 端面密封) 為例，如圖2 所示，建立O 形圈的幾何模型。O形橡膠密封圈受到來自端面的安裝預緊力的擠壓，產生形變，在彈性力作用下，和接觸面緊密接觸，形成密封。

圖2 O 形密封圈的幾何模型

　　1. 2、有限元模型的建立

　　首先做如下幾點假設：

　　(1) O 形密封圈具有確定的彈性模量E 和泊松比γ；

　　(2) O 形密封圈材料拉伸與壓縮的蠕變性質相同；

　　(3) O 形密封圈受到的軸向壓縮視為由約束邊界的指定位移引起；

　　(4) O 形密封圈的蠕變不引起體積的變化，即O形密封圈的橡膠材料不可壓縮。

　　O 形橡膠密封圈具有高度的非線性，即幾何非線性、材料非線性、狀態非線性同時存在。研究的O形橡膠密封圈選自某公司生產的全氟醚橡膠密封圈，規格為7075 O-Ring，尺寸為114 mm × 3.2 mm，硬度為HRA 75，線膨脹系數為2. 5 × 10^-4℃^-1。該產品具有卓越的耐熱性和耐腐蝕性。

3、結論

　　(1) 油壓對最大Von Mises 應力影響很大，在其他參數不變的情況下，隨著油壓的增大，O 形密封圈最大Von Mises 呈現大幅度增加的趨勢； 而最大接觸應力和最大剪切應力隨著油壓的增大呈小幅增加的趨勢，且增幅最終趨于平緩； 總體來說，摩擦因數對O形密封圈的密封性能影響不大； 過大的裝配間隙會造成O 形橡膠密封圈壓縮量不足，最大接觸應力下降和最大剪切應力上升，最終會造成密封失效，因此裝配間隙不宜過大。
