北儀優成MVP系列直聯高速旋片式真空泵

2019-10-05 北京北儀優成真空技術 北京北儀優成真空技術有限公司

  本文講述了北京北儀優成真空技術有限公司生成的MVP系列直聯高速旋片式真空泵設計原理、設計特征與優缺點、技術參數和外形尺寸圖,以便廣大用戶選擇時參考。

MVP系列直聯高速旋片式真空泵設計原理

  北京北儀優成真空技術有限公司生產的MVP系列直聯高速旋片式真空泵,以創新設計、精良的制造,滿足客戶的需求,填補TRP系列在較大抽速的空白。

  由上蓋、油箱、電機支座、泵芯組成,配置止逆閥和氣鎮閥保護真空泵和真空系統。效率高、易操作及維護方便。

MVP系列直聯高速旋片式真空泵設計特征

  1、極限真空度高。

  2、完善的內置進氣口止逆閥系統在停止時保護真空系統。

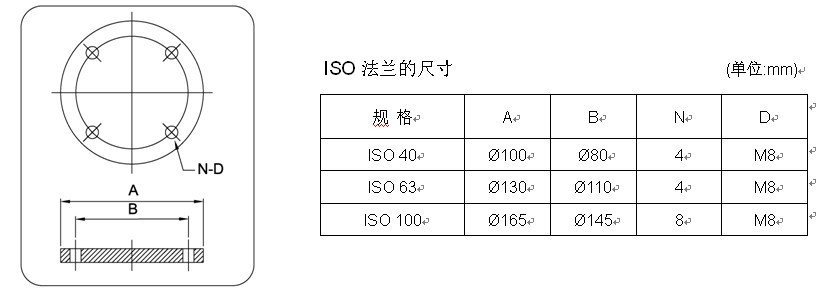

  3、采用國際標準法蘭。

  4、低噪音與低振動。

  5、恒定壓力油循環系統。

  6、方便的氣鎮閥控制

  7、維修和保養簡便。

  8、方便的冷卻系統,風冷(MVP-144/216)或水冷(MVP-324/432/540)。

MVP系列直聯高速旋片式真空泵技術參數


單位
MVP144
MVP216
MVP324
MVP432
MVP540
抽氣速率
50Hz
m3/h
120
180
270
360
450
L/min
2000
3000
4500
6000
7500
60Hz
m3/h
144
216
324
432
540
L/min
2400
3600
5400
7200
9000
極限壓力
氣鎮
Torr
5×10-3
關氣鎮
Torr
5×10-4
進氣口徑
mm
ISO 63
ISO 100
出氣口徑
mm
ISO 40
ISO 100
電機功率
kW
3.7
5.5
7.5
11
15
轉速
50Hz
R.P.M
1450
60Hz
R.P.M
1750
容油量
Liter
11
16
17
28
35
冷卻水
L/min

6
8
8
重量
kg
172
290
358
584
668

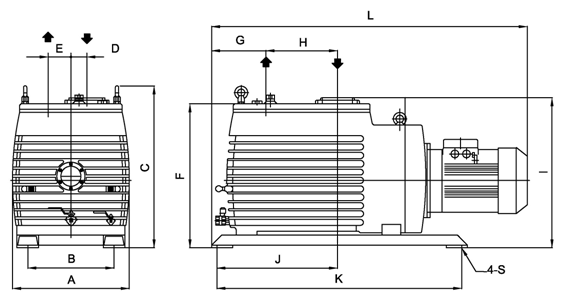

MVP系列直聯高速旋片式真空泵外型尺寸圖

  ■ 型號 : MVP144,MVP216,MVP324,MVP432,MVP540

北儀優成MVP系列直聯高速旋片式真空泵
北儀優成MVP系列直聯高速旋片式真空泵
