滑閥式真空泵常見故障消除與維修

2009-06-25 張以忱 東北大學

滑閥泵的常見故障與消除方法

滑閥泵的操作與維護可參照旋片泵,其故障和消除方法見表7。由于滑閥泵的結構與旋片泵不同,大修時拆裝程序有些差異,可按下述步驟進行。

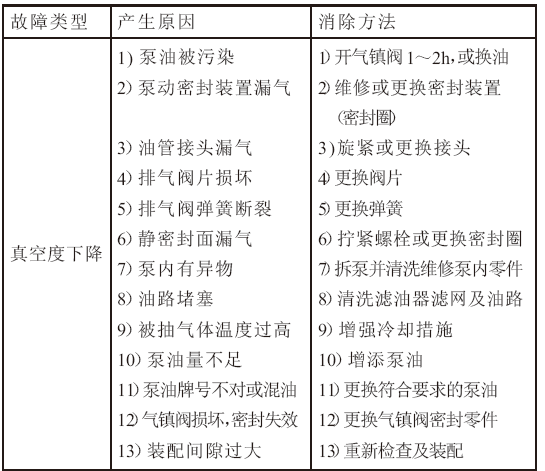

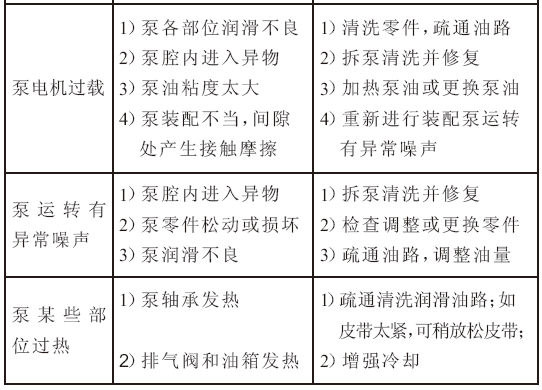

表7 滑閥泵常見故障及消除方法

滑閥泵常見故障及消除方法

滑閥泵常見故障及消除方法



滑閥泵的維修

a.滑閥泵拆泵程序

1)放出冷卻水和泵油,拆下皮帶防護罩,卸下三角帶和皮帶輪;

2)拆油箱組件,拆分離器組件,拆濾油器組件,拆排氣管,拆排氣閥組件,拆進氣管;

3)拆油管、油泵和油泵軸;

4)拆密封裝置和軸承蓋,拆左右兩端蓋及軸承,拆滑閥組件及導軌組件;

5)拆偏心輪、平鍵及軸。

b.滑閥泵的裝泵程序裝泵程序與拆泵程序相反。

c.拆裝泵的注意事項

1)不能直接用鐵錘敲打加工面,拆裝時防止碰傷;

2)零件裝配前清洗干凈并烘干;

3)泵裝好后密封處不得漏氣、漏油。

4)泵修目完應進行全性能的試驗,如其他條件不具備,至少應試驗極限真空度。
