定片式真空泵工作原理

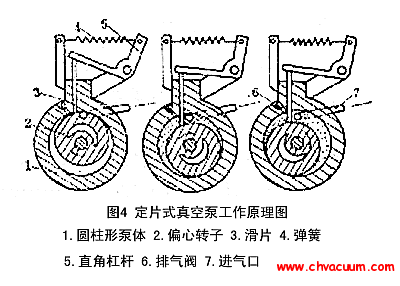

　　定片式真空泵的典型結構及工作原理如圖4所示。在圓柱泵腔(1)內有旋轉的偏心轉子(2)，在泵缸體上裝有可以上下滑動的定片(3)，借助于彈簧(4)的作用壓向轉子，將泵腔分隔成A、B兩個空間。隨著轉子旋轉角度不同，兩個空間體積交替增大或縮小，從而完成吸氣和排氣作用。

　　圖：定片式真空泵工作原理圖

　　在泵的工作過程中，滑片作垂直往復運動，并在轉子表面上滑動。彈簧是通過一直角形杠桿(5)與滑片發生作用。泵內的一切運動表面都覆蓋著油層，形成吸氣腔和排氣腔之間的油封。此外，油還充滿了泵腔內的一切有害空間，以消除它們對極限真空度的影響。

定片式真空泵的特點

　　定片式真空泵抽速較小，有單級、雙級之分，雙級泵的極限真空可達10^-1Pa。泵的結構簡單、使用壽命較長和檢修容易，但由于其工作性能不如旋片泵，所以目前已經很少生產和應用。
