羅茨泵與前級泵性能關系

2008-11-14 劍氣書生 真空技術網整理

            機組的性能與羅茨泵的性能密切相關,而羅茨泵的性能又隨前級泵的不同而有所不同。

1)由于羅茨泵的轉子與轉子之間、轉子與殼體之間存在著間隙,因此有返流存在,而這種返流受進口壓力和出口壓力的影響,即使是同一臺羅茨泵,使用不同的前級泵時,其抽氣速率也會有所不同。

  羅茨泵的抽氣速率可由下式確定:

   δ=δ0(P2/P1/K)

  式中:δ0-設計的抽氣速率;

     P1-進口壓力;

     P2-出口壓力;

     K-固有常數,由該泵轉子的形狀、間隙量、轉子圓周速度和出口壓力來確定。

  由上式可知,抽氣量受到出口壓力與進口壓力之比的影響,亦即若增加前級泵的抽氣速率,那么羅茨泵的抽氣速率也會增大。

(2)極限壓力由泵的抽氣速率,各間隙的返流量,泵體泄漏量及高真空側的放氣量所決定。即:

   P0=(Q1+Q2+Q3)/δ

   式中:P0-極限壓力;

     δ-抽氣速率;

      Q1-返流量;

      Q2-泄漏量;

      Q3-放氣量。

  在這些參數中,Q1受排氣壓力即前級泵的極限壓力的影響很大,在用水環泵作前級泵時,羅茨泵的極限壓力隨水環的飽和蒸汽壓的不同而不同。

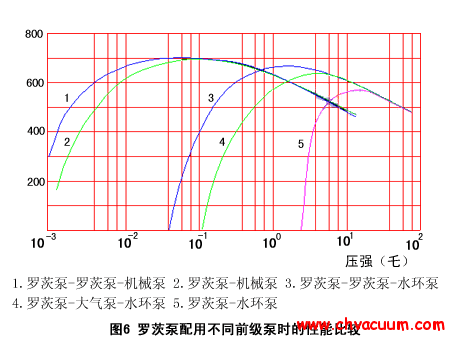

  圖6是用同一臺羅茨泵配不同的前級泵時的性能比較。



羅茨泵與前級泵性能關系
            從圖可見,前級泵的極限真空度愈高時,機組的極限真空度也隨之增高;兩級羅茨泵串聯使用,則能提高機組的極限真空度(實質上就是前一個羅茨泵為后一個羅茨泵的前級泵),且性能曲線平緩擴大,也即使用的范圍擴大(由曲線1與2,曲線3與5的比較而得)。機組1、2的曲線大致相同。同樣,機組3、4、5的曲線也有相同之處。然而1、2機組曲線和3、4、5機組曲線卻是完全不同的兩組曲線。這說明對于同一羅茨泵而言,選用不同的前級泵時,其機組的性能曲線有本質的差異。由此可見,前級泵對機組性能有相當大的影響。
