間隙流導對羅茨泵的最大零流量壓縮比的影響

2008-12-10 任躍軍浙江真空設備集團有限公司

在羅茨泵的吸入壓力PA =133.3 ～1333Pa工作時, 間隙內的流動狀態為分子流, 間隙流導L

式中　 T v ——通過間隙的氣體溫度, 等于排氣溫度

　 M ——分子量

　 K 1、K 2、K 3、K 4——分別為型線輪廓的、徑向的、端面固定端和端面流動端間隙的克勞辛修正系數

D1、D2、D3、D4——分別為型線輪廓的、徑向的、端面固定端和端面流動端的間隙

　 R ——轉子半徑

　 l——轉子長度

　 A——轉子節圓半徑

因此要降低羅茨泵的間隙流導, 最有效的方法是降低羅茨泵的各項間隙和排氣溫度。

羅茨泵的各項間隙由泵的制造精度和裝配精度、零件的受熱膨脹、作用力引起的零件變形等因素決定。因?yàn)? 零件的受熱膨脹對各項間隙的影響最大, 所以要減少羅茨泵的各項間隙, 除提高泵零件的制造、裝配精度及選用強度高的材料外, 還要對零件的受熱膨脹進行控制。特別是大泵受熱膨脹更厲害, 相應地, 各項間隙也要取得更大。

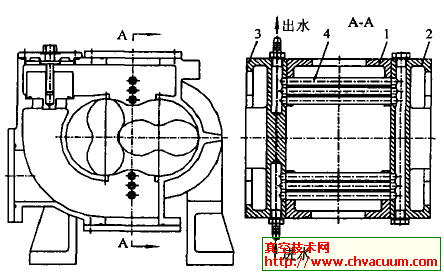

針對零件的受熱膨脹, 我們認為可以采用以硅樹脂為基料的絕熱涂料, 對轉子表面、泵體內腔、兩側蓋與泵體連接表面進行噴涂處理, 以隔絕壓縮氣體產生的熱量傳遞給轉子、泵體及兩側蓋。而涂料本身的線膨脹系數很小, 因此可以大大減輕零件的受熱膨脹對各項間隙的影響。這些涂料還具有防腐蝕, 防氧化的功能, 在石油化工廠, 冶金煉鋼廠, 發電廠等高溫部位及設備上已得到了廣泛的應用。而泵體內的熱量由裝在泵腔內的氣體冷卻器吸收, 其結構見圖1 所示。這樣又可以降低排氣溫度,進一步降低羅茨泵的間隙流導。
