液環式真空泵的工作原理及常見型號

2014-02-21 中國真空網 中國真空網

  液環式真空泵是帶有多葉片的轉子偏心裝在泵殼內,當它旋轉時,把液體(通常為水和變壓器油)拋向泵殼并形成與泵殼同心的液環,液環同轉子葉片形成了容積周期變化的旋轉變?nèi)菡婵毡谩Kh(huán)式真空泵是液環式真空泵中最常見的一種。

  水環式真空泵主要用于粗抽真空、抽氣量大的工藝過程中,在化工、石油、輕工業部門得到了廣泛的應用。這種泵的優點是:結構簡單,制造容易,工作可靠,使用方便,耐久性強,可以抽腐蝕性氣體、含有灰塵的氣體和氣水混合物。被抽氣體的溫度在20℃~40℃為宜。

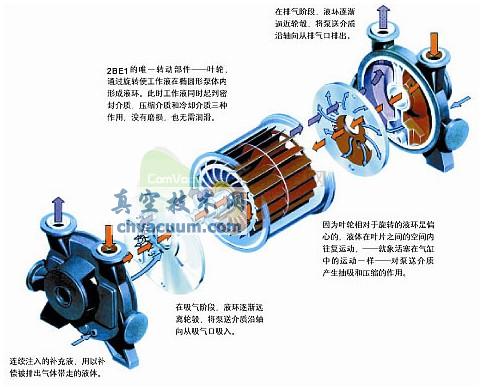

液環式真空泵的工作原理及常見型號

  單級水環泵的極限壓力可達8×10³Pa~2×10³Pa,雙級水環泵的極限壓力可達2×10³Pa~4×10³Pa,抽速為0.25m³/min~500m³ /min。

  目前國內水環泵的主要型號有SZ型、SZB型、SZH型、SZZ型和SZL型、SK型、2BEI型。

  SZ型水環式真空泵可用于抽除無腐蝕性、不溶于水、不含有固體顆粒的氣體和空氣。

  SZB型水環式真空泵為懸臂式。除具有SZ型相同的用途外,特別適用于大型水泵真空引水,極限壓力可達1.5×10^6Pa,SZH型水環式真空泵主要用于抽除空氣,以便在密閉裝置中獲得真空,還特別適用于水泵真空引水,亦可用于真空過濾裝置。SZH泵工作時不宜使用含有雜質的水做循環水。

  SZZ型、SZL型泵為直聯式泵,用途同S213型。

  SK型水環式真空泵是一種效率較高的雙作用型水環真空泵。工作氣體溫度在-10℃~+40℃。廣泛用于各工業部門作真空干燥、真空脫水,尤其適用于需要清潔、無油的真空系統,有大量水蒸氣溢出的抽氣過程以及洗煤廠、選礦廠的真空過濾。

  2BE1型水環式真空泵是引進德國西門子公司技術開發的節能產品。采用單級單作用的結構形式,具有結構簡單、運行可靠、高效節能的優點。用途同SK型水環式真空泵。

  此外,油環泵也是液環式真空泵的一種。它與水環泵的最大區別是工作液由變壓器油替代了水,除密封件的不同之外,泵本身結構與水環泵無多大差別。為使油環泵能在合適的溫度下工作,油環泵本身均帶有冷卻油箱(又稱油氣分離器)。油環泵的極限壓力可達6.7×10^2Pa~l×10³Pa。若需回收被抽物質,可采用與被抽物質相溶的液體作為泵的工作液,如煤油、苯乙烯、乙二醇等。
