羅茨真空泵的結構與工作原理

2013-06-06 真空技術網 真空技術網整理

  羅茨真空泵的結構簡圖如下圖所示。在泵腔內,有二個"8"字形的轉子相互垂直地安裝在一對平行軸上,由傳動比為1的一對齒輪帶動作彼此反向的同步旋轉運動。在轉子之間,轉子與泵殼內壁之間,保持有一定的間隙,可以實現高轉速運行。

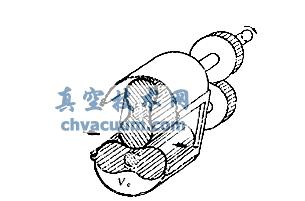

羅茨泵的結構簡圖

  由于羅茨泵是一種無內壓縮的真空泵,通常壓縮比很低,故高、中真空泵需要前級泵。羅茨泵的極限真空除取決于泵本身結構和制造精度外,還取決于前級泵的極限真空。為了提高泵的極限真空度,可將羅茨泵串聯使用。

羅茨泵的工作原理

  羅茨泵抽氣時兩個轉子由傳動比為1的一對齒輪帶動,作彼此反向的同步旋轉運動。轉子彼此無接觸,其間存在間隙。

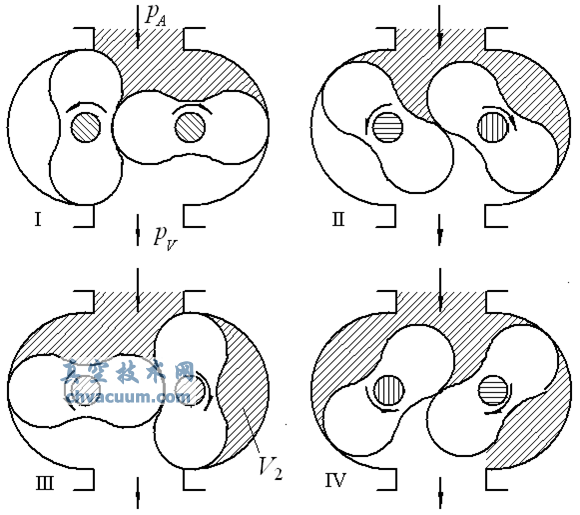

羅茨泵的工作原理

羅茨泵的抽氣特點

  在較寬的壓力范圍內有較大的抽速;

  轉子之間、轉子與泵腔壁之間有間隙,泵腔內運動件無摩擦,不必潤滑,泵腔內無油;

  轉子形狀對稱,動平衡性能良好,運轉平穩,選擇高精度的齒輪傳動,運轉時噪音低;可獲得較高轉速(抽速);

  羅茨泵在抽氣過程中其工作空間容積是不變的,即“無內壓縮”,這與大多數的變?nèi)菔秸婵毡貌煌?/p>

  氣體的排出:當轉子頂部轉過排氣口邊緣,封閉空間與排氣側相通時,由于排氣側氣體壓力較高,則有一部分高壓氣體返沖到封閉空間中,使空間內氣體壓強突然升高到排氣壓力,即所謂的“外壓縮過程”。當轉子繼續轉動時,氣體排出泵外。
