羅茨真空泵是雙轉子容積式真空泵。其在泵腔內有兩個形狀對稱的轉子，轉子形狀有兩葉、三葉和四葉。

　　兩個轉子按一定相位安裝在一對平行軸上，由軸端齒輪(i =1)驅動做同步反向旋轉運動。轉子彼此無接觸，轉子與泵腔壁也無接觸，其間通常有0.15～1.0mm的間隙。泵腔靠間隙及高轉速來密封(相對密封)。

　　由于泵腔內無摩擦，轉子可高速運轉，一般：500～3000r/min。泵的潤滑部位僅限于軸承、齒輪及動密封處(齒輪箱有油，且與泵腔之間有壓差，預抽管通前級側)。

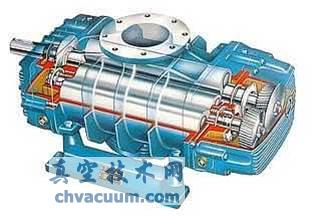

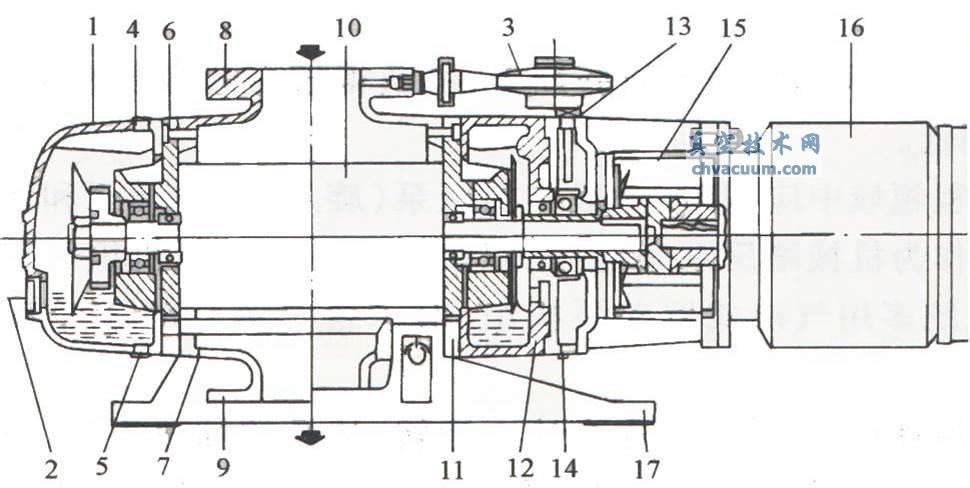

1-前端端蓋　2-油標　3-壓力傳感器　4-注油塞　5-放油塞　6-齒輪側軸承端蓋　7-泵體　8-入口法蘭　9-出口法蘭　10-轉子　11-馬達側軸承蓋　12-中間法蘭　13-油封處注油塞　14-油封處放油塞　15-籠形支架　16-電動機　17-泵底座

羅茨真空泵的結構圖

羅茨真空泵結構型式分類

　　轉子在泵體中如何安裝決定了泵的總體結構。目前國內外的羅茨泵大致有兩種型式：

　　1、立式羅茨泵：這種結構的進、排氣口成水平位置，裝配和連接都比較方便。但泵的重心較高，在高速運轉時穩定性差，故多用于小泵。

　　2、臥式羅茨泵：泵的進氣口在上，排氣口在下。有時排氣口水平方向接出，因而，進、排氣方向是相互垂直的。排氣口可以從兩個方向接出，一端接排氣管道，另一端堵死或接旁通閥。這種結構重心低，高速運轉時穩定性好，一般用于大、中型泵。

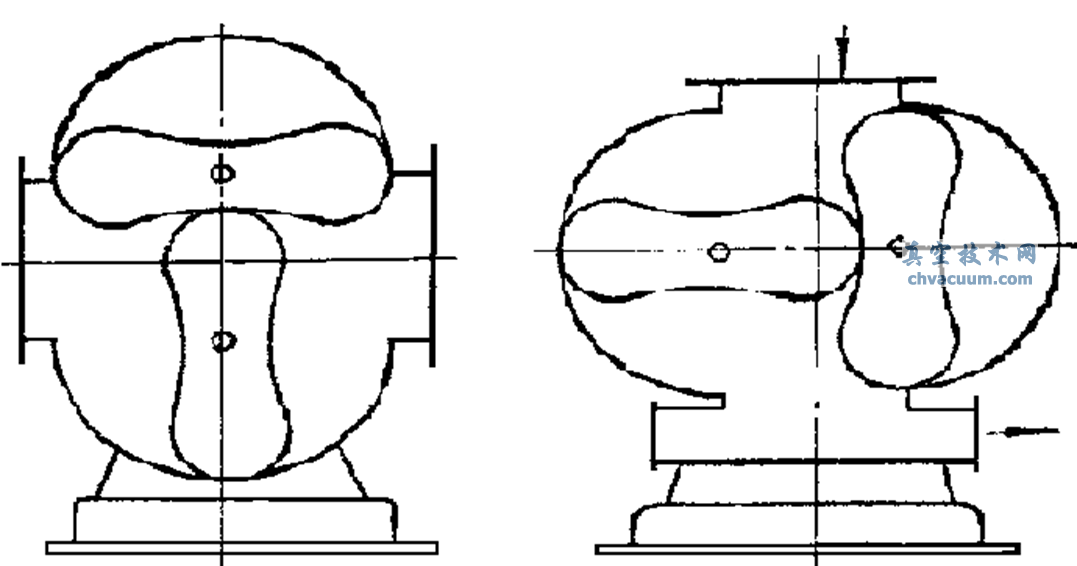

立式結構和臥式結構羅茨泵結構

羅茨真空泵的傳動方式

　　傳動方式有如下兩種：

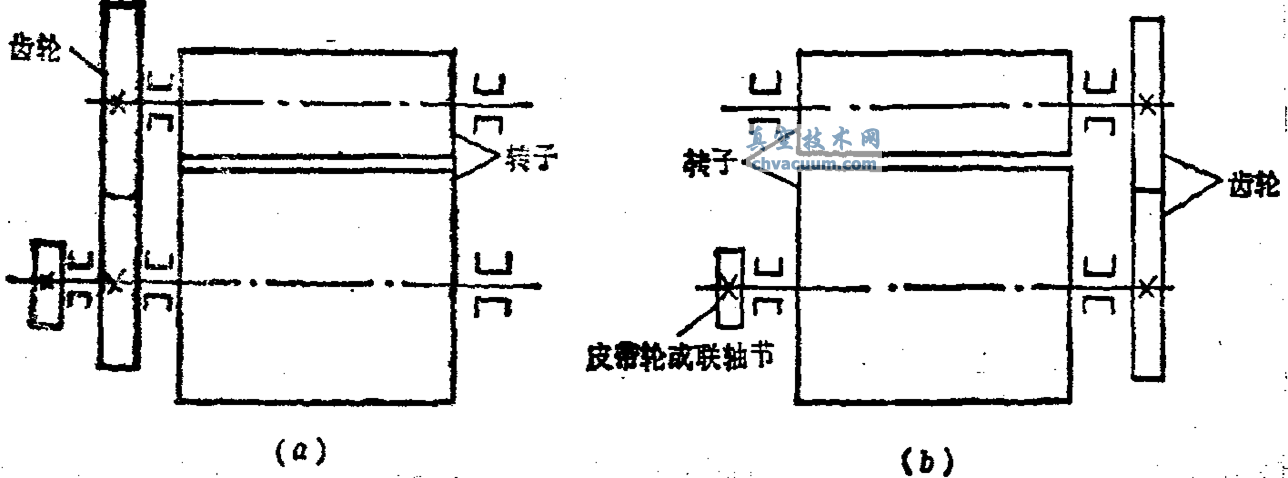

　　1、電動機與齒輪放在轉子的同一側

　　從動轉子的扭矩由電動機端齒輪直接傳過去，所以主動轉子軸的扭轉變形小，因而轉子與轉子之間的間隙就不會因主動軸的扭轉變形較大而改變，故使間隙在運轉過程中均勻。

　　缺點：主動軸上有三個軸承，給加工和裝配帶來一定困難，對齒輪的拆裝和檢查都不方便，整個結構也顯得不勻稱，使泵的重心移向電動機和齒輪箱一端。所以，采用這種結構的較少。

　　2、電動機與齒輪傳動設在轉子的兩側

　　這種結構克服了上述的缺點，但主動軸扭轉變形較大。為了保證轉子在運轉過程中的間隙，要求軸應有足夠的剛度。軸與轉子要固結(鑄造的轉子采用軸轉子整體結構或熱壓過盈配合，焊接的轉子采用轉子和軸直接焊在一起的整體結構)。這種結構拆卸和裝配都很方便。
