該文簡單介紹了礦井智能化主排水泵的工作原理。礦井智能化主排水泵可以實現智能化控制水泵的開啟和停止、遠程實時監控主排水泵的工作狀況，并且可以根據水位自動確定需同時運行的主排水泵的臺數，從而實現主排水泵高效經濟的運行。

　　國內煤礦約90% 都是地下開采，煤礦生產過程中會產生廢水，包括井下自然涌水、生產廢水等。為保證礦井的安全生產，必須將井下的廢水排到地面，即礦井廢水的安全排放是保證礦井安全生產的必要條件。一個簡單的排水系統必須包括污水水源、水泵、排水管路和排放地點。就煤礦而言，水從井下中央水泵房經過主排水泵，從主排水管道排到地面溝渠中。

1、自動控制

　　自動控制是指完全以PLC 設定程序自動執行一系列操作，完成排水工作，不需要人為干涉，通過檢測水倉水位、電力波峰段和其它參數，時啟動水泵，合理調度水泵運行的臺數，從而提高水泵的工作效率和安全性。下面以水倉水位為例來說明水泵自動控制的全過程。

　　假設，原礦井每小時排出廢水的流量為Q1，中央水泵房的水位為H1，由于礦井正常生產，礦井水位在Q1的排放流量下，水位變成了H2，此時通過水位監測傳感器，將實時水位H2傳輸給PLC 控制臺，因為PLC控制臺設有程序，該程序內設有選擇語句，設有m 個臨界值，分別為m1、m2…mm，此時可以通過程序控制，當H2 < m1時，PLC 會控制關閉所有排水泵，當H2在m1和m2之間時，PLC 控制開啟1 臺水泵，當H2在mk和mn之間時，PLC 會控制a 臺排水泵開啟進行排水，這些數據根據每個礦井廢水水位和涌入量的不同可以自己設定。這樣可以實時自動控制，既節省人力又經濟高效。其控制流程圖如圖1 所示。

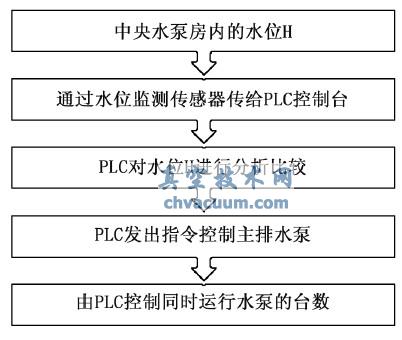

圖1 水位控制水泵臺數工作原理示意圖

2、遠程監控

　　所謂遠程監控，就是在地面上就可以對主排水泵進行性能監測和控制。通過光纜以及相應信號交換設備，將井下PLC 與井上的計算機相連，采用WINCC 自動化監控軟件建立綜合自動化網絡平臺，可實現遠程自動、半自動控制，實時顯示、記錄各泵組運行情況和相關參數，支持歷史數據查詢。同時，井下裝設防爆型網絡攝像機，通過光纖將圖像傳送到地面系統，地面調度中心通過硬盤錄像機將畫面發送到地面工業電視上。主排水泵控制系統如圖2 所示。

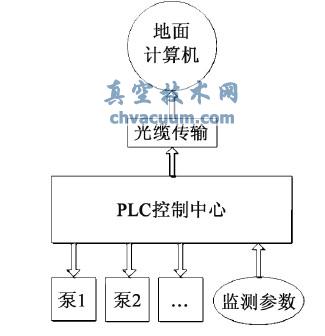

圖2 主排水泵控制系統

3、實施維護

　　3.1、水泵輪換工作

　　水泵輪換是排水設備綜合自動化控制系統的中心環節。它由PLC、中間繼電器、接觸器等組成，以上環節最終都要與本環節配合，根據水位情況自動開停水泵。為了防止因備用泵長期不用而使電機受潮或有其它故障而未被發現，當緊急情況需要投入而不能投入以至影響礦井安全，系統根據水泵的開啟次數自動按一定順序輪換開啟水泵。當某臺或其所屬閥門故障或檢修時，該泵退出輪換，其余各泵仍按輪換工作制運行。

　　3.2、障礙報修

　　不論是原始的手動控制，還是采用PLC 實現的智能控制，都無法避免主排水泵出現，如主排水泵發生汽蝕損傷、主排水泵平衡盤異常磨損、主排水泵葉輪空蝕磨損、電動機短路等。這些問題都會導致主排水泵工作異常。這些異�？梢酝ㄟ^相應的傳感器，將數據傳輸給PLC 控制臺，然后PLC 控制臺對數據進行分析處理，將有問題的主排水泵組傳輸給地面計算機，由計算機發出報警信號。這樣檢修人員可以及時的采取措施。

　　3.3、管路監測

　　因為礦井廢水的排放，主要通過管路由主排水泵排至地面，所以管路出現問題也會引起排水系統的崩潰，因為排水管路較長，不可能每處都設監測站，所以，礦井一般都有備用管路，當一個管路出現問題，PLC 控制臺會發出命令，自動切換到另一條管路，不用停機切換。

4、結語

　　(1) 本文通過介紹水泵的工作原理，對水泵進行了分類，并對單級、單吸離心式水泵具體工作原理做了說明。

　　(2) 針對礦井開采這一行業的特殊性，描述了礦井主排水系統，并繪制了礦井主排水系統示意圖。

　　(3) 闡述了以PLC 為核心的水泵自動控制系統，通過合理的程序設計，實現了根據水倉水位的高度自動啟動水泵進行排水，減輕工人勞動強度，增強井下排水的可靠性。同時也實現了水泵運行的合理調度，提高設備利用率，節能增效。

　　(4) 通過PLC 與地面計算機相連接，實現對井下主排水泵的遠程監控和實時維護功能。
