為滿足大功率高速混流泵汽蝕性能要求，在保證水力性能的基礎上，對該混流泵葉片進行了抗汽蝕的改進設計使用CFD數值方法分別對原設計模型和改進模型進行了水力性能和汽蝕性能的預測。

　　結合內流分析和外特性的計算結果，對改進前后的高比轉數混流泵的汽蝕性能進行了對比分析，最后結合試驗結果對汽蝕性能的改進效果進行評價，并探索和總結了改進高比轉數混流泵葉片壓力分布的方法和思路。

　　大型水力機械的汽蝕性能優化的研究一直以來都是流體機械領域的研究熱點。高比轉數混流泵以其通流能力強。啟動功率低等優勢多被應用于大型瞬態動力設備中。對于大流量混流泵的設計以及水力性能優化，國內外學者做了大量研究. 王樂勤等對開敞式混流泵進行了試驗研究，從瞬態啟動特性的角度對開敞式混流泵系統的性能進行了分析和討論; 吳大轉等采用數值模擬和試驗相結合的方法，進一步研究了離心泵的快速啟動特性，A ltoineDazin 四對一臺離心泵做了相對細致的性能試驗，闡述了汽蝕狀態下離心泵的水力特性。而對于更高比轉數泵的研究多見于軸流式泵的水力性能以及裝置相關問題研究等。

　　本文中，作者采用減小葉片入口安放角同時配合進口邊前伸的方式改善葉片入口流動結構，對高比轉數混流泵的葉片進行了抗汽蝕改進設計，并使用C F D 數值方法分別對原設計模型和改進模型進行了水力性能和汽蝕性能的預測。真空技術網(http://www.mp99x.cn/)結合內流分析和外特性的計算結果，對改進前后的高比轉數混流泵的汽蝕性能進行了對比分析，對汽蝕性能的改進效果進行評價，并探索和總結改進高比轉數混流泵葉片壓力分布的方法和思路，該研究可為水力機械抗汽蝕葉片的設計提供參考和依據。

1、設計模型和計算方法

　　1.1、物理模型

　　圖1 為臥式高比轉數混流泵裝置結構圖，該混流泵采用導葉式混流泵結構，出水流道采用軸流式90彎管形式，主要過流部件包括葉輪!導葉! 泵殼體等。該混流泵運行參數及過流部件尺寸參數如表1 所示。

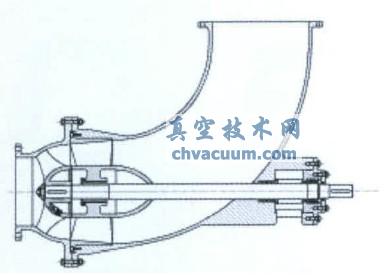

圖1 高比轉數臥式混流泵結構示意圖

結論

　　本文對改進前后的高比轉數混流泵進行了水力J性能和汽蝕性能的CFD數值分析，分別從外特性和空化區域等方面對兩套水力模型進行了對比分析,得出以下結論：

　　l) 采用減小葉片入口安放角同時入口邊靠近輪毅一側向泵入口方向延伸的方法，增強流體的預旋,可以在一定程度上改善葉片入口流態，在不明顯降低水力效率的同時起到改善汽蝕性能的作用。

　　2) 通過改善入口流動形態同時增加葉片包角的方式改進后的高比轉數混流泵水力模型，相比原模型具有較好的汽蝕性能，必需汽蝕余量得到明顯降低。

　　3) 高比轉數混流泵的汽蝕特性決定，汽蝕余量的判斷要結合振動和噪聲情況，一般的汽蝕不會使泵的性能明顯降低，而此時較大的振動將會威脅機組的安全。
