水蒸汽噴射泵的工作原理

2020-05-03 真空技術網 真空技術網整理

一、水蒸汽噴射泵的概述

  水蒸汽噴射泵是以靠從拉瓦爾噴咀中噴出的高速水蒸汽流來攜帶氣的,故有如下特點:

  1、該泵無機械運動部分,不受摩擦、潤滑、振動等條件限制,因此可制成抽氣能力很大的泵。工作可靠,使用壽命長。只要泵的結構材料選擇適當,對于排除具有腐蝕性氣體、含有機械雜質的氣體以及水蒸等場合極為有利。

  2、結構簡單、重量輕,占地面積小。

  3、工作蒸汽壓力為4~9×105Pa,在一般的冶金、化工、醫藥等企業中都具備這樣的水蒸汽源。

  因水蒸汽噴射泵具有上述特點,所以廣泛用于冶金、化工、醫藥、石油以及食品等工業部門。

二、水蒸汽噴射泵的工作原理

  噴射泵是由工作噴咀和擴壓器及混合室相聯而組成。工作噴咀和擴壓器這兩個部件組成了一條斷面變化的特殊氣流管道。氣流通過噴咀可將壓力能轉變?yōu)閯?dòng)能。工作蒸汽壓強P0和泵的出口壓強P4之間的壓力差,使工作蒸汽在管道中流動。

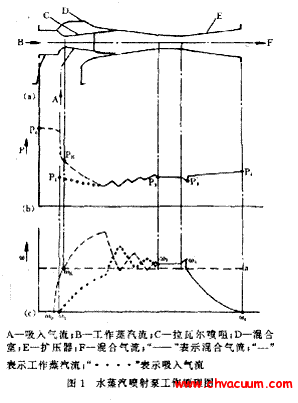

水蒸汽噴射泵的工作原理圖

圖1:水蒸汽噴射泵的工作原理圖

  在這個特殊的管道中,蒸汽經過噴咀的出口到擴壓器入口之間的這個區域(混合室),由于蒸汽流處于高速而出現一個負壓區。此處的負壓要比工作蒸汽壓強P0和反壓強P4低得多。此時,被抽氣體吸進混合室,工作蒸汽和被抽氣體相互混合并進行能量交換,把工作蒸汽由壓力能轉變來的動能傳給被抽氣體,混合氣流在擴壓器擴張段某斷面產生正激波(如圖1中3'斷面),波后的混合氣流速度降為亞音速ω'3,混合氣流的壓力升為P'3。亞音速的氣流在擴壓器的漸擴段流動時是降速增壓的;旌蠚饬髟跀U(kuò)壓器出口處,壓力增至P4,速度降為ω4。故噴射泵也是一臺氣體壓縮機。
