中國石油大連石化分公司100#真空泵油的生產(chǎn)是以HVIS500基礎(chǔ)油為原料進(jìn)行的，由于生產(chǎn)調(diào)整，已經(jīng)不再生產(chǎn)HVIS500基礎(chǔ)油，而在生產(chǎn)3#擴(kuò)散泵油時(shí)，分子蒸餾和薄膜脫氣工序產(chǎn)生的拔頭油，與HVIS400和HVI650基礎(chǔ)油按一定比例調(diào)合而成的HVIS500基礎(chǔ)油，經(jīng)過生產(chǎn)小試以及實(shí)際生產(chǎn)，可以滿足100#真空泵油要求。

　　真空泵是獲得真空設(shè)備中最基本的一個(gè)設(shè)備。真空泵在運(yùn)行過程中，隨著泵腔內(nèi)轉(zhuǎn)子的旋轉(zhuǎn)，轉(zhuǎn)子上2個(gè)縱向槽中的旋片，緊貼著定子的內(nèi)壁滑動(dòng)，這樣轉(zhuǎn)子、旋片與內(nèi)壁之間必然產(chǎn)生摩擦而引起擦傷和劃痕，同時(shí)也會(huì)使零件的溫度升高，從而影響設(shè)備的正常運(yùn)轉(zhuǎn)及使用壽命。真空技術(shù)網(wǎng)(http://www.mp99x.cn/)認(rèn)為真空泵油就是用來對(duì)這些產(chǎn)生摩擦的部位進(jìn)行潤滑、密封、冷卻的潤滑劑。真空泵油注入到泵體內(nèi)，在潤滑過程中，隨著氣體壓強(qiáng)的不斷降低、泵體溫度的不斷提高，油品中飽和蒸汽壓高的分子組分不斷蒸發(fā)到真空空間，影響真空泵的抽真空能力，同時(shí)又向真空系統(tǒng)返流擴(kuò)散，污染真空系統(tǒng)，特別是對(duì)高速旋片式真空泵的影響更加顯著。

　　因此對(duì)真空泵油的質(zhì)量要求是非常嚴(yán)格的。一是適宜的粘度，在低溫下能夠使真空泵迅速啟動(dòng)，在高溫下具有良好的密封性能，使溫升控制在一個(gè)較低的水平。二是較低的飽和蒸汽壓，在泵的最高工作溫度環(huán)境中，可保持足夠低的飽和蒸汽壓。三是具有優(yōu)良的熱穩(wěn)定性和氧化安定性，避免油品在使用過程中發(fā)生氧化和熱解，影響真空度和污染真空系統(tǒng)。四是具有良好的水分離性和抗泡沫性，避免油品的乳化和在油品表面生成大量的氣泡，引起泵排氣口處的油外溢。

　　鑒于真空泵油的質(zhì)量要求，真空泵油的生產(chǎn)是采用高粘度指數(shù)深度精制的石蠟基基礎(chǔ)油，通過真空脫氣提煉而成的。而100#真空泵油則是采用HVIS500基礎(chǔ)油生產(chǎn)的。

1、HVIS500基礎(chǔ)油生產(chǎn)100#真空泵油

　　1.1、HVIS500基礎(chǔ)油質(zhì)量標(biāo)準(zhǔn)與典型數(shù)據(jù)(見表1)

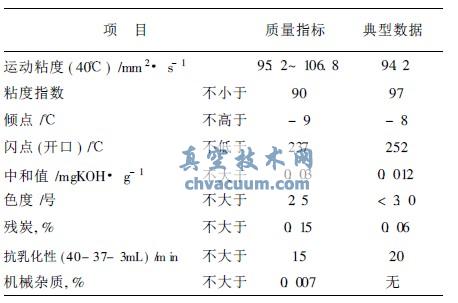

表1 HVIS500基礎(chǔ)油質(zhì)量標(biāo)準(zhǔn)與典型數(shù)據(jù)

　　HVIS500基礎(chǔ)油的減壓分餾見表2。

表2 HVIS500基礎(chǔ)油的減壓分餾

　　1.2、用HVIS500為原料生產(chǎn)100#真空泵油

　　HVIS500經(jīng)過薄膜脫氣，脫去對(duì)極限壓強(qiáng)有較

　　大影響的輕組分，生產(chǎn)100#真空泵油。具體操作條件見表3。

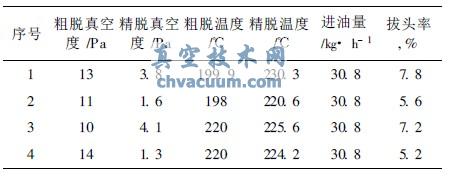

表3 HVIS500生產(chǎn)100#真空泵油操作條件

　　生產(chǎn)的100#真空泵油分析結(jié)果見表4。

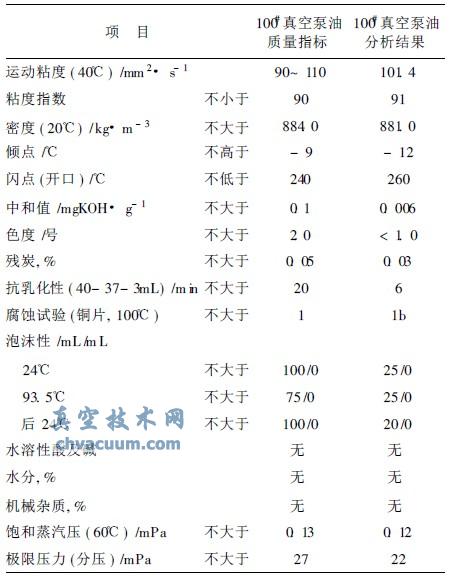

表4 100#真空泵油分析結(jié)果

　　用HVIS500基礎(chǔ)油經(jīng)過脫氣生產(chǎn)的100#真空泵油的質(zhì)量指標(biāo)，完全達(dá)到了100#真空泵油優(yōu)質(zhì)品的要求。

　　但是近幾年由于生產(chǎn)的調(diào)整，HVIS500基礎(chǔ)油已經(jīng)停止生產(chǎn)，而市場(chǎng)對(duì)100#真空泵油仍有不小的需求，所以必須在100#基礎(chǔ)油的調(diào)合上進(jìn)行新的選擇，以保證100#真空泵油的生產(chǎn)。

2、用HVIS400和HVI650調(diào)合生產(chǎn)100#真空泵油考察

　　根據(jù)粘度等級(jí)，用HVIS400和HVI650基礎(chǔ)油按一定比例調(diào)合為HVI500基礎(chǔ)油生產(chǎn)100#真空泵油。

　　調(diào)合后HVI500基礎(chǔ)油的實(shí)際結(jié)果見表5。

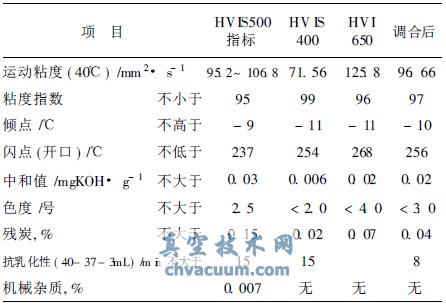

表5 HVIS400、HVI650及調(diào)合后試驗(yàn)結(jié)果

　　從調(diào)合后的HVI500基礎(chǔ)油的結(jié)果來看，色度不合格。

　　用調(diào)合后的HVI500基礎(chǔ)油經(jīng)過脫氣，生產(chǎn)100#真空泵油，其具體操作條件見表6。

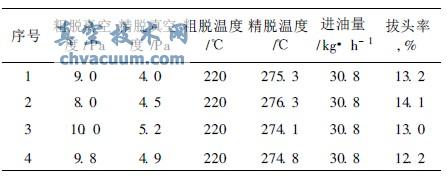

表6 調(diào)合后的HVI500基礎(chǔ)油生產(chǎn)100#真空泵油操作條件

　　由于是調(diào)合的基礎(chǔ)油，因此其餾分范圍相比較而言變寬了，所以在脫氣過程中，提高了粗脫和精脫溫度，拔頭率也由HVIS500基礎(chǔ)油的平均6.4%，提高到10.6%。生產(chǎn)的100#真空泵油分析結(jié)果見表7。

表7 100#真空泵油分析結(jié)果

　　用HVIS400和HVI650基礎(chǔ)油調(diào)合的HVI500基礎(chǔ)油生產(chǎn)的100#真空泵油，色度大于2.0，而且飽和蒸汽壓和極限壓力都不合格，根本達(dá)不到100#真空泵油優(yōu)級(jí)品的質(zhì)量要求，即使作為一級(jí)品或合格品，其比色也不合格。

3、用3#擴(kuò)散泵油拔頭油、HVIS400和HVI650調(diào)合生產(chǎn)100#真空泵油方案考察

　　在3#擴(kuò)散泵油的生產(chǎn)過程中，分子蒸餾和薄膜脫氣產(chǎn)生的拔頭油，以前都是作為廢油，調(diào)合到相應(yīng)的基礎(chǔ)油中做基礎(chǔ)油使用。

　　但這些拔頭油從化驗(yàn)分析成績來看非常接近于HVIS500基礎(chǔ)油，除了粘度指數(shù)較低以外，其他各項(xiàng)指標(biāo)都達(dá)到了要求，特別是色度更是遠(yuǎn)遠(yuǎn)高于指標(biāo)，見表8。

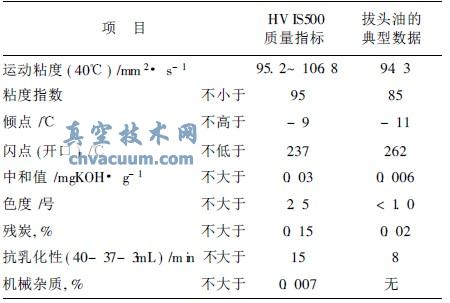

表8 擴(kuò)散泵油拔頭油典型數(shù)據(jù)

　　根據(jù)拔頭油的質(zhì)量情況，如果單獨(dú)用拔頭油生產(chǎn)100#真空泵油，其粘度指數(shù)達(dá)不到100#真空泵油的質(zhì)量要求，另外由于3#擴(kuò)散泵原料的變化，有的拔頭油的運(yùn)動(dòng)粘度也達(dá)不到要求，所以單獨(dú)使用3#擴(kuò)散泵油拔頭油生產(chǎn)100#真空泵油是不可能的。

　　結(jié)合用HVIS400和HVI650基礎(chǔ)油調(diào)合而成的HVI500基礎(chǔ)油生產(chǎn)100#真空泵油，其色度、飽和蒸汽壓和極限壓力不理想的實(shí)際情況，將拔頭油、HVIS400和HVI650按照一定比例調(diào)合成HVIS500基礎(chǔ)油，經(jīng)過薄膜脫氣生產(chǎn)100#真空泵油，具體操作條件見表9。

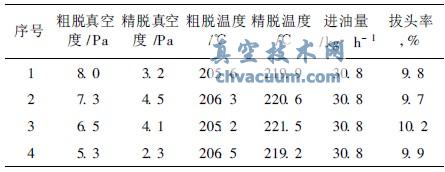

表9 拔頭油、HVIS400和HVI650調(diào)合后生產(chǎn)100#真空泵油操作條件

　　生產(chǎn)的100#真空泵油結(jié)果見表10。

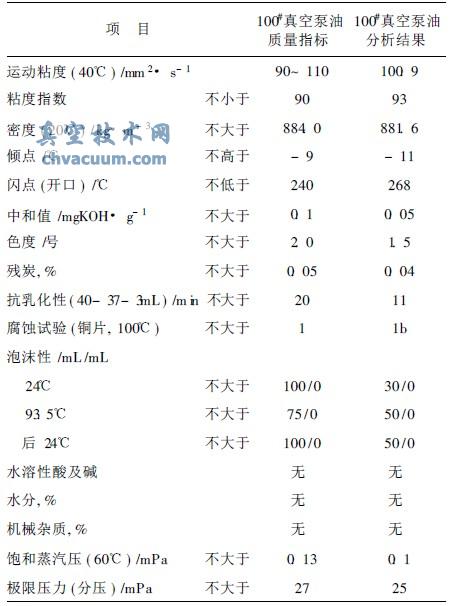

表10 100#真空泵油分析結(jié)果

　　采取將拔頭油、HVIS400和HVI650按照一定比例調(diào)合成HVIS500基礎(chǔ)油生產(chǎn)100#真空泵油的工藝，從實(shí)際產(chǎn)品質(zhì)量來看，雖然粘度指數(shù)有所下降，靠近下限，但是產(chǎn)品的色度、飽和蒸汽壓和極限壓力都合格，達(dá)到了100#真空泵油優(yōu)級(jí)品的質(zhì)量要求。

4、結(jié)論

　　由于生產(chǎn)調(diào)整，在沒有HVIS500基礎(chǔ)油可供生產(chǎn)100#真空泵油的情況下，單純依靠HVIS400和HVI650基礎(chǔ)油調(diào)合，生產(chǎn)的100#真空泵油達(dá)不到優(yōu)級(jí)品的要求，甚至連合格品都達(dá)不到。而將生產(chǎn)3#擴(kuò)散泵油時(shí)產(chǎn)生的拔頭油，按照一定比例與HVIS400和HVI650基礎(chǔ)油調(diào)合，就可以改善100#真空泵油的質(zhì)量，達(dá)到生產(chǎn)優(yōu)級(jí)100#真空泵油的要求。當(dāng)然在具體生產(chǎn)過程中，由于目前基礎(chǔ)油質(zhì)量的不穩(wěn)定性，還要根據(jù)具體的質(zhì)量情況來進(jìn)行調(diào)合，以保證生產(chǎn)出優(yōu)質(zhì)100#真空泵油。
