在工業自動化發展過程中，氣動真空吸取技術已越來越廣泛地應用于各種生產線上，主要用于吸取易碎、柔軟、薄的非鐵、非金屬材料，以完成搬運、夾緊或包裝等作業。目前，在生產線上廣泛應用的真空發生裝置主要為射流式真空發生器，壓縮氣體通過噴嘴的高速流動從而產生一定的真空度。根據其工作原理決定了它只能在較高的供給壓力下才能達到極限真空度，并且耗氣量大，不利于氣動系統節能。

　　真空技術網曾經提到過一種新型的真空發生器PVSCTC-1(Pneumatic Vacuum System Consistingof Two Cylinders-1)，工作原理如圖1所示，它可在相對較低的供給壓力下達到較高的極限真空度，這就有可能直接或間接利用氣缸排氣的能量進行工作，產生真空，達到氣動系統節能的目的，在工程應用中具有較高的應用價值。

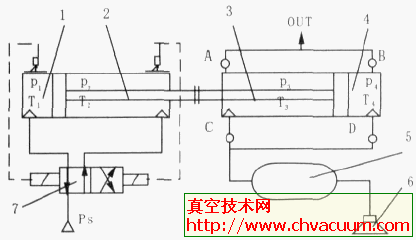

　　1.動力腔Ⅰ 2.動力腔Ⅱ 3.真空腔Ⅰ 4.真空腔Ⅱ 5.連接管道等效容器 6.真空吸盤 7.換向閥

　　圖1 雙活塞缸式氣動真空發生器工作原理

　　這種新型的真空發生器作為一種節能的氣動真空發生裝置，在滿足基本性能要求的基礎上，本身應具有較高的能量使用效率，否則研究意義不大。通過前期的研究發現，其響應時間和耗氣量這兩個性能指標上較同級別的射流式真空發生器都還存在一定的差距。本文研究的目的正是通過相關的理論分析，對其不足之處進行改進，提高整體能力水平。
