高速旋轉的離心壓縮機組,其軸端密封主要有迷宮密封、浮環密封、機械密封和干氣密封四大類。迷宮密封通過梳齒間隙對氣體產生節流效應而起密封作用,適用于對泄漏要求不高且壓力較低的場合,若采用抽氣、充氣式結構,則可密封危險性或較高壓力的氣體。但因迷宮較長而增大了轉子的軸承跨距,降低了高速轉子的動力學性能。機械接觸式密封通過端面接觸達到密封目的,但其極限速度較低,阻封氣體消耗量大。浮環密封在我國自行設計制造的離心式壓縮機軸封上應用較普遍,20 世紀80～90年代大化肥引進機組也有采用機械浮環組合密封的,其主要缺點為阻封氣體消耗量大,且油系統復雜,投資多,占地面積大,運行維護費用高。干氣密封為非接觸式密封,其極限速度高,密封性能好,壽命長,不需密封油系統,功率消耗少,運行維護費用低,是目前最先進的密封形式,近年引進的大化肥機組多采用干氣密封。

1、干氣密封的工作機理及典型結構

1.1、工作機理

　　干氣密封(dry gas seal) 的概念是20 世紀60 年代末在氣體潤滑軸承的基礎上發展起來的,其中以螺旋槽密封最為典型。經數年的研究,英國JohnCrane 率先推出干氣密封產品并投入工業使用。由于干氣密封屬非接觸式密封,基本上不受PV值的限制,因此特別適合作為高速高壓條件下的大型離心式壓縮機的軸封。

　　與普通機械密封相比,干氣密封在結構方面沒有很特別的地方,其主要區別在于:干氣密封的動環密封面上精加工有均勻分布淺槽,干氣密封之所以能在非接觸狀態下運行就是靠這些淺槽產生流體動壓效應與密封面分開。以螺旋槽面干氣密封為例,它由動環、靜環、彈簧、O形環、軸和組裝套等組成。動環表面精加工出一定數量的螺旋槽后研磨,密封面拋光,螺旋槽開頭近似對數螺旋線,螺旋槽深度2.5～10μm。

　　動環放置時,被密封的氣體周向吸入螺旋槽內,由外徑朝向中心,徑向分量朝著密封壩流動,而密封壩節制氣體流向中心,于是氣體被壓縮引起壓力升高。此流體膜層壓力企圖推開密封,形成要求的氣膜。在此厚度氣膜下,由氣膜作用力形成的開啟力與由彈簧力和介質作用力形成的閉合力達到平衡,于是密封實現非接觸運轉。此平衡間隙(即膜厚) 典型值為3μm。

　　干氣密封的密封面間形成的氣膜具有一定的正剛度,保證了密封運轉的穩定性。螺旋槽干氣密封在正常運轉條件下,其閉合力(彈簧和氣體作用力)等于開啟力(氣膜作用力) ,這是理想的設計工況。若受到外來干擾(如工藝或操作波動) ,間隙(氣膜厚度) 減小,則氣體的粘性剪切力增大,螺旋槽產生的流體動壓效應增強,氣膜壓力增大,開啟力大于閉合力,為保持力的平衡,密封恢復到原來的間隙;反之,若密封受到干擾,氣膜厚度(即間隙) 增大,則螺旋槽產生的動壓效應減弱,氣膜壓力減小,開啟力小于閉合力,密封恢復到原來的間隙。因此,只要在設計考慮的范圍內,當外來干擾消除后,密封即能恢復到設計的工作間隙,這樣干氣密封的運行穩定可靠,衡量密封穩定性的主要指標就是密封產生氣膜剛度的大小。氣膜剛度是氣膜作用力的變化與氣膜厚度的變化之比。氣膜剛度越大,表明密封的抗干擾能力越強,即密封運行越穩定。

　　因此,干氣密封作為不需任何密封端面冷卻和潤滑用油的無維修密封系統,正取代浮環密封和迷宮密封而成為石化行業高速離心壓縮機軸封的主流。據估算,濕封系統與干封系統的投資比為8∶1 。

1.2、典型結構

　　干氣密封的設計選用主要取決于氣體成分、氣體壓力、工藝狀況和安全要求等工況條件。實際應用中,干氣密封主要有三種布置形式:單端面、串聯和雙端面。

1.2.1、單級密封結構

　　單端面又稱單級密封,主要用于中、低壓條件下,允許少量介質氣體泄漏到大氣環境中的場合。見圖1 。

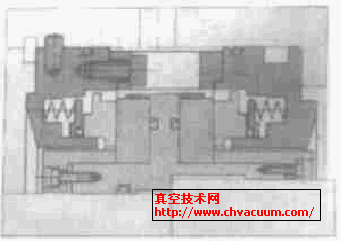

圖1 　單級干氣密封結構示意圖

1.2.2、串聯式干氣密封結構

　　串聯式干氣密封是應用最普遍的一種結構形式,見圖2 。一個串聯式干氣密封可能由兩級或更多級干氣密封按照相同的方向首尾相連,每級密封分擔部分負荷。通常情況下采用兩級結構,第一級(主密封) 承擔全部負荷,而另外一級作為備用密封不承受壓力降,在備用密封和主密封之間通入惰性氣體就形成阻塞密封,保證密封介質絕對不向大氣泄漏。在壓力很高的場合,需采用三級串聯式密封,其中前兩級密封分擔總的負荷,第三級作為備用密封和阻塞密封。

圖2 　串聯式干氣密封結構示意圖

1.2.3、雙端面密封結構

　　雙端面密封主要采用面對面結構,有時兩個密封共用一個動環,通過采用惰性氣體作阻塞氣體而成為一個性能可靠的阻塞密封系統,見圖3 。由于阻塞氣體的壓力總是維持在比密封氣體壓力高的水平,因此氣體泄漏的方向便朝著工藝介質氣體,這就保證了工藝氣體還會向大氣泄漏,故其主要用于有毒、易燃易爆的氣體以及不污染外界的食品加工和醫藥加工過程。

圖3 　雙端面密封結構示意圖

2、干氣密封的使用和維護

　　干氣密封適用的操作參數范圍很廣,無需特別維護。操作巡檢時,每天應對密封泄漏量進行監測記錄,泄漏率增大表明密封裝置有問題。干氣密封的使用和維護一般應遵循下列原則:

　　a) 為保證干氣密封運行的可靠性,如前所述,CO2壓縮機的軸端密封安裝有與之相匹配的控制系統,使得密封工作在最佳設計狀態,當密封失效時系統能及時報警,有利于維護工人以最快的速度處理現場事故。密封氣體壓力由壓力表顯示,密封氣體通過過濾器后的氣體壓降由壓差表測出,當壓力降達到一定值時,須切換過濾器更換濾芯,以保證氣體的過濾質量。

　　b) 經過濾的CO2氣體進入干氣密封腔體,通過儀表控制,其壓力應高于被密封的CO2氣體壓力約0.05MPa ,以保證密封腔非常干凈。

　　c) 每天監測泄漏的CO2氣體壓力和流量。若泄漏CO2氣體壓力過高,系統報警,則應檢查干氣密封的控制系統壓力是否在設計范圍;若控制系統壓力滿足設計要求,則表示干氣密封已經失效。

　　d) T.28XP 型干氣密封裝置是單向的,應防止機器的反轉。

　　e) 每月檢查一次干氣密封和外側迷宮密封之間的放空管線,管線上不應有潤滑油。

3、結語

　　螺旋槽干氣密封其密封端面在運行期間幾乎無磨損,只在開停車時才出現很小的磨損。密封最容易被磨損的部位是螺旋槽根部,一旦有顆粒雜質進入密封腔,密封面螺旋槽根部很容易遭到磨損。因此,用于密封的CO2氣體一定要清潔,無顆粒雜質。
