目前對磁流體密封的研究主要有3 個方面:

1. 密封件和密封體系的設計與制作

　　密封體系的設計主要包括動態過程密封、隔絕密封、特殊機械密封和環境密封4 個方面。

　　1) 動態過程密封，是磁流體應用中最早開發的, 應用于半導體加工、光學纖維、激光器、X 射線裝置、熱處理設備、硅單晶多晶爐和航空電子設備等需要特殊密封的場合。這種密封體系的密封性能好(可滿足10^-7Pa 的真空度要求) , 幾乎無泄漏(最少泄漏量小于10^{- 12}m³/Pa·s) , 密封所產生的阻尼小(效率可達99% ) , 使用壽命長(可長達10 年之久, 且更換磁流體后可繼續使用)。但這種密封體系用于高壓密封、高速密封和高溫密封時, 需進行不同處理。

　　用于高壓密封時, 由于密封能力是靠各級密封(一般每級密封為20～ 80kPa) 的壓力和, 而且當密封級數超過一定的級數(一般為70～80級) 后, 密封能力就不再提高。若要進一步提高密封壓力, 一般要采用壓力平衡或組合密封的方式來達到對較高壓力的密封。用于高速密封時, 要考慮磁流體的離心力和運動中產生的熱與溫度, 溫度過高時需采用循環水冷卻, 受離心力的限制主要與磁流體的性能和磁場強度有關。用于高溫密封, 是磁流體密封最薄弱的環節。當溫度超過永久磁鐵和磁流體許可溫度后, 磁場強度急劇下降, 磁流體的飽和磁化強度也急劇下降,從而使密封裝置失去密封能力。

　　2) 隔絕密封，是利用磁流體對關鍵元件進行保護的一種密封方式。如在紡織工業中, 磁流體隔絕密封用來保護電動機軸承免受纖維污染; 如采用磁流體密封保持磁盤驅動器的主軸和專用計算機磁盤空腔的環境清潔, 且因磁流體良好的導熱、導電性使硬盤驅動器的熱量及時傳出和防止產生電火花, 提高其可靠性; 在機床業中, 磁流體密封將含碎屑的切削液和軸襯潤滑油隔絕, 從而延長軸承壽命; 為了保護清潔機器人不受油污和微粒的污染, 機器人所有的運動關節都采用磁流體密封來保證其清潔要求。

　　3) 特殊機械密封是把磁流體密封應用于具有特殊目的的密封, 壓力范圍一般在10^{- 6}～ 10⁶Pa,如應用最多的真空密封、鉸孔閥和壓力聚集器、磁流體軸承、水陸二用坦克動力傳遞軸的密封等, 具有密封可靠、結構簡單、維修少、壽命長等特點。

　　4) 環境密封在化工廠、核電廠、冶煉廠等排放污染物, 如揮發性物質和危險物品的排放, 除了配件、閥門和接頭外, 主要是泵。采用一級機械密封和一級磁流體密封, 可使泄漏降到零。普通的環境磁流體密封壓力小于5×10⁵Pa, 溫度小于80℃, 轉速小于5 000 r/min, 目前已經有使用超過8 年無泄漏的報道。當然所選的磁流體必須與環境氣體相匹配。

2. 磁流體密封的性能測試

　　磁流體密封的性能測試有極限耐壓能力、泄漏、使用壽命、功率損失、極限真空度和濺射特性等項,其中前3 個項目最為重要。以上多數項目指標可在圖1所示的試驗裝置中測量或模擬測量。

圖1　密封性能測試裝置示意圖

　　1) 極限耐壓能力測量，啟動電機, 使軸按規定轉速旋轉, 同時用壓力泵使壓力腔內的壓力增大, 用溢流閥調定最大壓力, 當壓力增加到一定值時, 壓力表上的標值會突然降低, 這時的壓力就是所測的極限耐壓能力。耐壓能力與磁流體性能、密封裝置的密封級數和密封間隙、軸的轉速、溫度等有關。在實驗研究中, 可以改變以上因素, 并測得其極限耐壓能力, 從而得到不同因素對耐壓能力的影響。

　　2) 泄漏，先將圖2 所示的系統以真空密封的方式抽真空, 當真空度到達10^-6Pa 時, 用1×10^-11std·cc/s He 氦質譜檢漏儀直接測得除磁流體密封以外所有部位的密封; 然后開啟電機和壓力泵, 把壓力腔的壓力增大到試驗要求, 再關好截止閥, 每經過一定時間后觀察和記錄壓力表的數值, 最后根據測得的壓力變化確定泄漏情況(單位:m³/Pa·s)。

　　3) 使用壽命，使用壽命無法直接測量, 需要把旋轉速度、磁場強度、磁流體的飽和蒸汽壓等按一定比例放大或縮小, 然后進行模擬試驗, 測得模擬使用壽命, 最后換算為使用壽命。

　　4) 功率損失，是用磁流體密封裝置進行功率傳遞時的輸入功率與輸出功率之差, 也可用傳遞效率來表示。其主要由軸承的效率決定, 因?yàn)槊芊庥么帕黧w引起的功率損失很小, 只是旋轉時磁流體被剪切而轉化為熱量的部分。一般磁流體密封裝置的傳動效率大于99%。

　　5) 極限真空度，是指真空密封情況下密封裝置可以達到的最大的真空度。一般磁流體密封裝置可以長時間穩定地達到10^-6Pa 的真空度。測量真空度時必須使真空腔的體積盡量小, 具體測量與1)、2) 指標相同, 真空表上顯示的就是真空度。

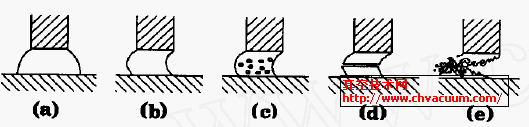

　　6) 濺射特性，是指液體密封圈破裂時磁流體濺射特點和重新愈合。如圖2 所示, 在磁極兩側壓力相同時, 磁流體的狀態為圖2a, 當右側的壓力大于左側時, 磁流體發生彎曲(見圖2b) , 當兩側的壓力差大于一定值時就有氣泡穿過磁流體(見圖2c) , 若兩側壓力差很大時, 磁流體就會被擊穿, 被擊穿時磁流體可能只在磁流體中間產生一窄通道(如圖3d) ,也可能產生濺射(見圖2e)。由于擊穿后磁流體兩側的壓力趨于相同, 磁流體又會重新愈合, 恢復耐壓能力, 這是磁流體密封的特點。而且磁流體的破裂濺射能使裝配時磁流體分布的不均勻變得均勻, 一般每個磁流體密封裝置在剛加壓時均會有此種現象。

圖2　磁流體在密封裝置內的形態

3. 磁流體密封能力的理論數值計算

　　影響磁流體密封裝置耐壓能力的因素很多, 要從理論上直接推導出耐壓能力的計算公式相當困難, 目前只有一些近似計算公式和數值計算方法。

　　1) 近似計算公式

　　目前設計中使用的最為常見的簡便公式(單級密封) 為:

　　式中: Dp ——承受的壓差, Pa;M s——磁流體的飽和磁化強度, Gs;H ——磁場強度,Oe。

　　如磁流體的飽和磁化強度為500Gs, 間隙中的磁場強度為15 000Oe, 理論上可承受60 kPa 的壓差, 考慮安全系數1. 8, 可承受33 kPa 的壓差。但這個公式是建立在擴展的貝努力方程基礎上的, 只考慮磁流體在壓力作用下切割磁力線所做的功而獲得的。沒有考慮磁極極齒尺寸、密封間隙大小、磁流體粘度等因素, 且推導過程沒有考慮到受壓力后磁流體彎曲等現象, 與試驗測量有較大的偏差。本文中考慮了以上因素進行計算, 得到了:

　　式中: L0——真空中的導磁率, 4P×10^{- 7} H/m ;w/h ——磁極極齒的寬與密封間隙之比;A——與間隙及磁流體彎曲程度有關的參數。

　　若考慮磁流體粘度對耐壓能力的影響, 則式(2)可變?yōu)?

　　式中: Gs——磁流體粘度, cP。

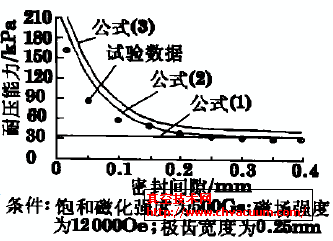

　　根據式(2) 計算, 當間隙為0.3mm , 極齒寬度為0.3～ 0.5mm 時, 與式(1) 相符, 如間隙很小, 如為0.05mm 時, 式(2) 的計算值遠遠超過式(1) 的計算值, 與試驗值較為接近, 見圖3。

圖3　間隙對密封耐壓性能的影響

2) 數值計算

　　磁流體密封的數值計算所涉及的范圍與近似計算公式相差很大, 其主要涉及磁場構型、磁流體注入量和流體動力學對密封能力的影響。許永興等采用任意三角形網格劃分的有限元法求解描述永磁軟鐵系統性質的非線性Poisson 方程, 以矢量磁位為計算量得到磁流體密封裝置中間隙內的磁場分布情況, 得到極齒參數與密封耐壓能力的關系。Ferfman. V. E 等從數值上研究了一級磁流體密封的流體動力學, 討了磁場構型對磁力與離心力競爭而產生的對密封能力的影響, 獲得了最佳磁流體注入量。Rakhuba. V. K 等進行了2 個復雜形狀同軸旋轉的固體間隙(模擬磁流體密封間隙) 中的磁流體有限環形薄層的三維流動結構和能力耗散的數值研究, 得到了橫向流動對能量耗散的影響隨轉動速度增大而增大, 為高速旋轉的磁流體密封的設計和研究提供了分析依據。
